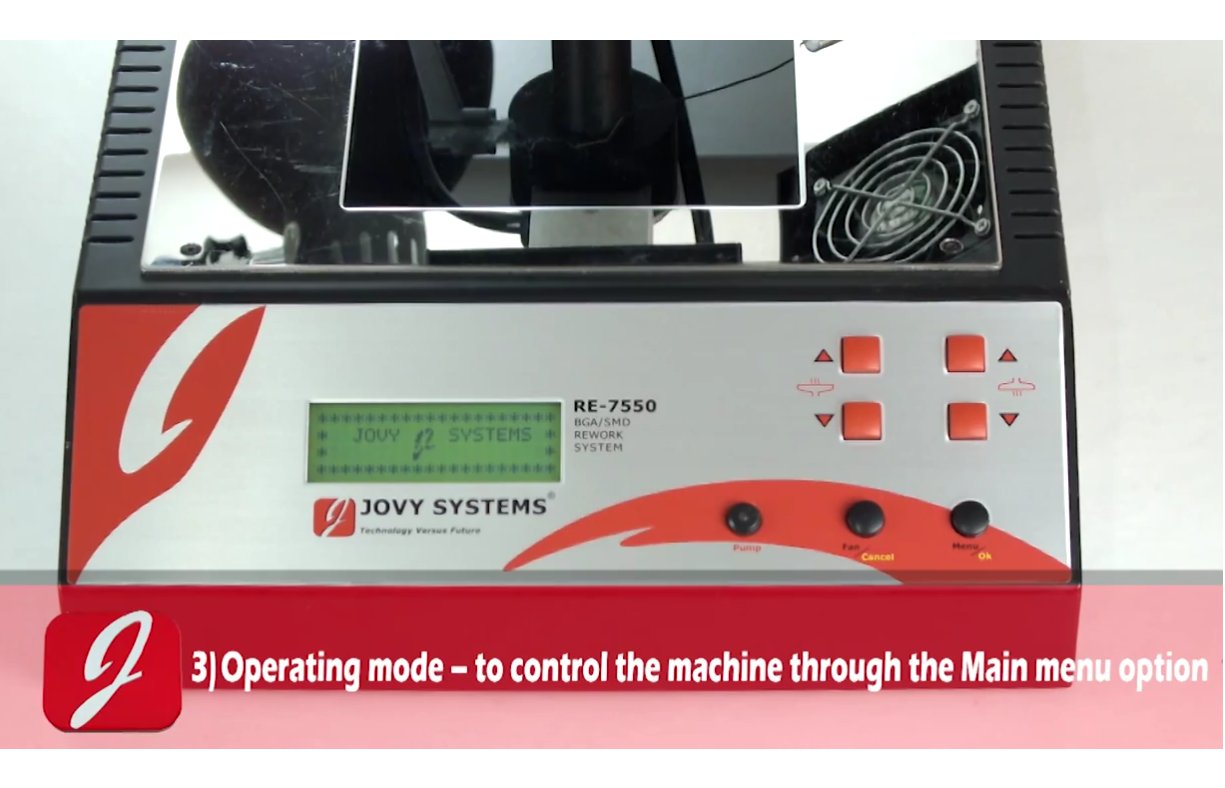

Stacja lutownicza Jovy RE-7550 to lutownica na podczerwień (Infrared), zaprojektowania do stosowana jest przy procesach lutowniczych takich układów jak SDM, BGA, CBGA, CCGA, CSP, QFN, MLF, PGA itd.
Układy mogą być montowane w technologi ołowiowej, jak i bezołowiowej.
Jeżeli układy są obudowane w różnego rodzaju plastiki w trakcje procesu lutowniczego, mogą ulegać uszkodzeniu, przysmażeniu, dzięki wykorzystaniu ciemnej podczerwieni (dark infrared) w RE-7550 problem ten nie występuje.
Stacja lutownicza Jovy RE-7550 posiada doskonałe rozwiązania techniczne, wysoką funkcjonalność, przy prostej obsłudze, dzięki użyciu tej lutownicy łatwo i szybko zostanie podniesiona wydajność i jakość wykonywanych napraw.
Oficjalny dystrybutor na terenie Polski - TOWAR NA STANIE MAGAZYNOWYM - Natychmiastowa wysyłka lub odbiór osobisty
UWAGA w zestawie z urządzeniem znajduje się program do obsługi urządzenia lutowniczego przez komputer wraz z pełną możliwością wgrywania profili oraz ich edycji, a także tworzenia nowych.
Stacja lutownicza RE-7550 to dużo więcej niż stacja RE7500
- Stabilne połączenie USB o wysokiej prędkości, nowo zaprojektowany komputer sterujący wykorzystujący ulepszone oprogramowanie z lepszym interfejsem.
- Ustawienie temperatury bezpieczeństwa, po której następuje automatyczne wyłączenie i załączenie wentylatora.
- Ustawienie czasu szczytowania dla temperatury wymaganego w procesie lutowania bezołowiowego.
- Krótka pętla kontroli temperatury , dzięki temu proces lutowniczy jest dokładniejszy.
- Mamy możliwość: tworzenia, edytowania i usuwania profili.
- Pamięć urządzenia pozwala zapisać do 50 profili.
- Ma możliwość pełnej kontroli mocy, a nie tylko 2, czy 3 poziomy jak to jest w RE-7500.
- Zwiększona moc dolnego elementu grzejnego do 800 Wat, zwiększa szybkość uzyskiwania zadanych parametrów procesu lutowniczego.
- Stacja posiada możliwość uaktualnienia oprogramowania przez łącze USB.
Porównanie stacji RE-7500 do RE-7550
RE-7500 do RE-7550
Porównanie techniczne |
| Specyfikacja |
RE-7500 |
RE-7550 |
| Całkowita moc |
900W |
1100W |
| Maksymalny rozmiar PCB |
200x200mm |
200x200mm |
| Rozmiar elementów |
15x15mm-60x60mm |
15x15mm-60x60mm |
| Dolny podgrzewacz |
IR 600W |
IR 800W |
| Górny podgrzewacz |
IR 300W |
IR 300W |
| Liczba profili zapisywana w pamięci urządzenia |
3 |
50 |
| Tryby pracy dla górnego podgrzewacz |
Dwa tryby z różnymi poziomami mocy pracy, RE-FLOW 75%, szybki RE-FLOW 90% mocy górnego podgrzewacz |
Moc ustawiana procentowo od 0% do 100 % dla większej kontroli procesu lutowania przez użytkownika |
| Tryby pracy dla dolnego podgrzewacz |
Trzy tryby z różnymi poziomami mocy pracy, PREHEAT 65%, RE-FLOW 75%, szybki RE-FLOW 90% mocy dolnego podgrzewacza |
Moc ustawiana procentowo od 0% do 100 % dla większej kontroli procesu lutowania przez użytkownika |
| Sterowanie stacji lutowniczej |
Pełna kontrola urządzenia za pomocą oprogramowania |
Pełna kontrola urządzenia za pomocą interfejsu maszyny i oprogramowania |


RE-7550 Cechy
- Stosowana przy różnych rodzajach elementach jak SDM, BGA, CBGA, CCGA, CSP, QFN, MLF, PGA oraz wszystkie układy BGA... itp.



- Zalecana przy wymianach plastykowych części, PTH, gniazda, złączki, łącza i metalowe osłony.
- Stacja RE-7550 wykonuje :
- Podgrzewanie wstępne (Pre-Heating)
- Wygrzewanie rozpływowe (Re-Flow),
- Schładzanie (Cooling), do temperatury pomieszczenia.
- Wygrzewanie (Soak)
- Każdy etap procesu lutowniczego jest osiągany zgodnie z nastawionym programem.
- Lutowanie stacją na podczerwień IR nie wpływa na inne elementy w układzie.
- RE-7550 wyposażona jest w czujnik pomiaru temperatury, dzięki temu proces lutowniczy jest bardzo precyzyjny.
- Chwytak podciśnieniowy, umożliwiający bezpieczne i precyzyjne usuwanie,umieszczanie elementów elektronicznych, niezależnie od temperatury.
- Podczerwień wyposażona jest w solidną, stabilną, precyzyjną podstawę do umiejscowienia serwisowych elementów.
- Ręczne lub automatyczne ustawianie profili chłodzenia, w celu zachowania wysokich standardów procesów chłodzenia PCB.
- Stosując stację RE 7550 masz gwarancję równomiernego, jednolitego rozprowadzenia temperatury.
- RE-7550 posiada pełną programowalną i automatyczną kontrolę procesów lutowniczych.
- Używając RE-7550 masz gwarancję, że układ otrzyma tyle energii, ile jej zaprogramujesz w odpowiednim miejscu i położeniu.
- Stacja posiada dowolnie programowalne profile pracy.
- Możesz w czasie rzeczywistym na ekranie komputera monitorować proces lutowniczy.
- Wykorzystując stacje na podczerwień unikamy przegrzania, czy niedogrzania punktów, zdmuchnięcia kulek BGA z elementu, jakie by mogły powstać, stosując stacje na gorące powietrze hotair.
- RE-7550 jest optymalną stacją do naprawy kulek BGA
- Stacja lutownicza RE-7550 umożliwia precyzyjne pozycjonowanie elementów dzięki laserowemu wskaźnikowi
- Elementy grzejne niemieckiej produkcji
Przykłady zastosowań lutownicy:
- W średnich i dużych serwisach elektronicznych.
- W telefonii komórkowej GSM i w innych systemach radiowych
- Naprawa PDA, Palmtopy, notebooki i płyty głównych.
- Urządzenia sieci LAN
- Naprawa konsol do gier
- Telewizorów
- Inne urządzenia elektroniczne
JOVY System to
- Dzięki szybkiemu portowi USB błyskawiczne prześlesz dane, w celu pełnej kontroli procesów lutowniczych.
- Rzeczywisty kontrola temperatury i czasu.
- Graficzne przedstawienie procesu lutowniczego, z możliwością archiwizacji i wydruku.
- Możliwości wyświetlania temperatury w °C/ °F
- Użytkownik ma możliwość tworzenia nowych programów pracy.
- Pełna kontrola nad ustawieniami ( czasem uśpienia, alarmami, itp.)
- Możliwość przywrócenia ustawień fabrycznych
- Umożliwia ściąganie programów pracy i wgrywanie ich do stacji
Komplet zawiera:
- Stacja lutownicza JOVY RE-7550
- Termopara do pomiaru temperatury
- Chwytak do podnoszenia elementów z 5 silikonowymi końcówkami
- Stolik lutowniczy Jovy
- Taśma jovy
- Oprogramowanie
- Karta gwarancyjna
- 1 szt. Komplet zasłon promiennika górnego
- 2 szt. Uchwytów do małych płyt JV-SSU
Kupując stacje RE-7550 otrzymujesz w komplecie
|
