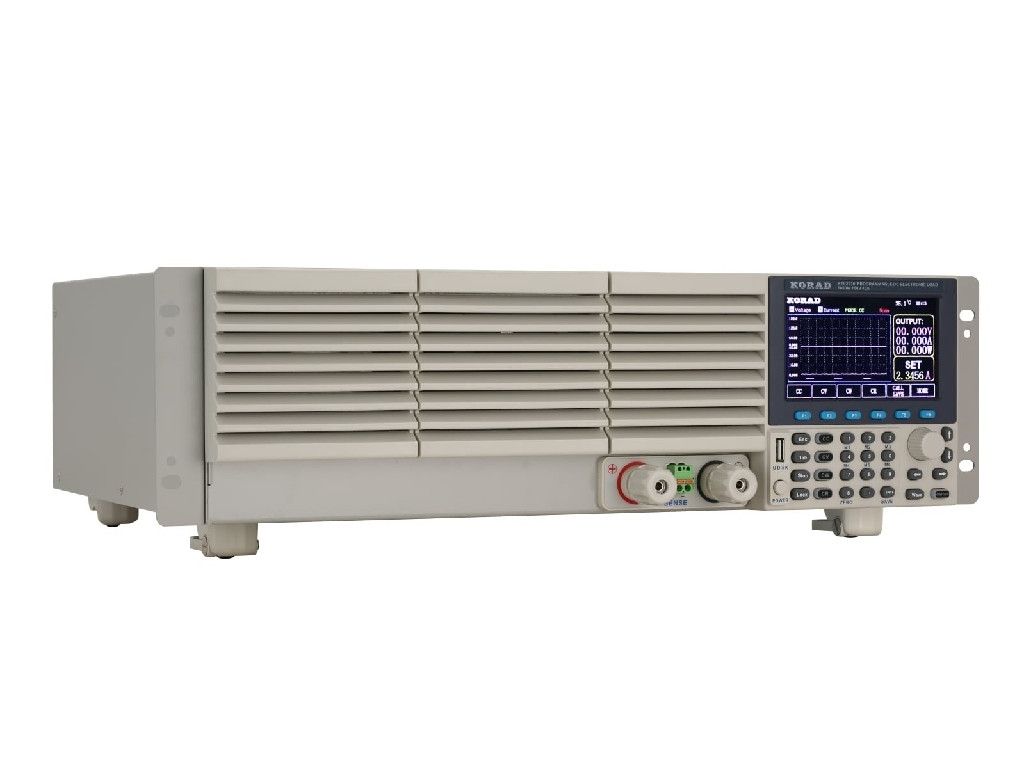

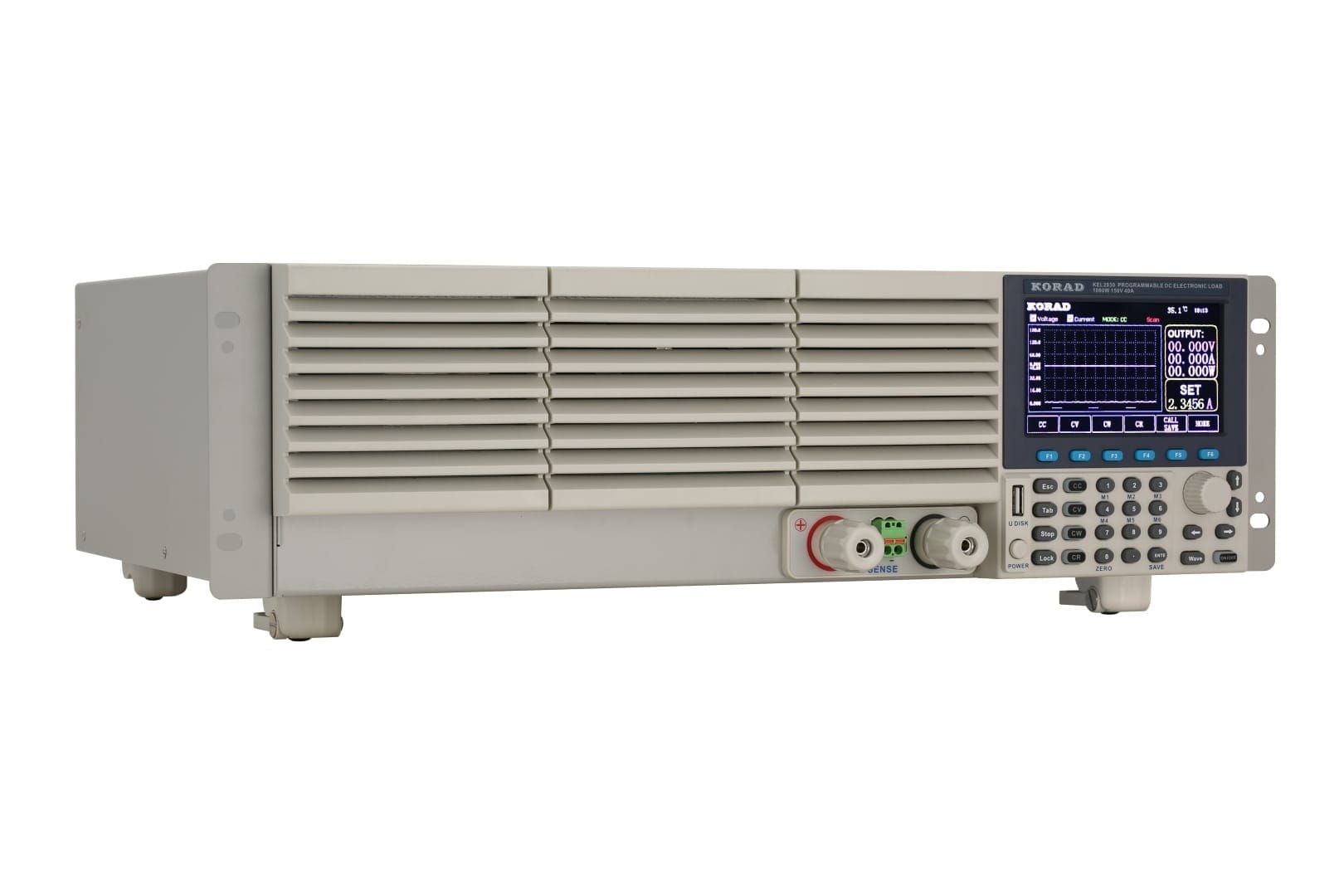

Obciążenie elektroniczne KORAD KEL2030 150V 40A 1000W
Programowalne obciążenie elektroniczne DC KORAD KEL2030 (150V, 40A, 1000W) to zaawansowane urządzenie pomiarowe dedykowane do laboratoriów, serwisów i przemysłu elektronicznego. Wyposażone w 4 tryby pracy (CV, CC, CR, CW), czytelny wyświetlacz oraz płynną regulację parametrów. Oferuje bogate opcje komunikacji (USB, RS232, LAN) ze wsparciem dla zdalnego sterowania oraz obsługę pamięci do 100 grup ustawień. Niezawodne narzędzie do testowania zasilaczy, akumulatorów i systemów prądowych.
| Kod ean | 5904538207168 |
|---|
Programowalne obciążenie elektroniczne KORAD KEL2030 150V 1000W 40A
KEL2030 to programowalne jednokanałowe elektroniczne obciążenie DC o mocy 1000W, prądzie do 40A i napięciu do 150V. Urządzenie zostało zaprojektowane z myślą o zaawansowanych zastosowaniach testowych w przemyśle, serwisach i laboratoriach.

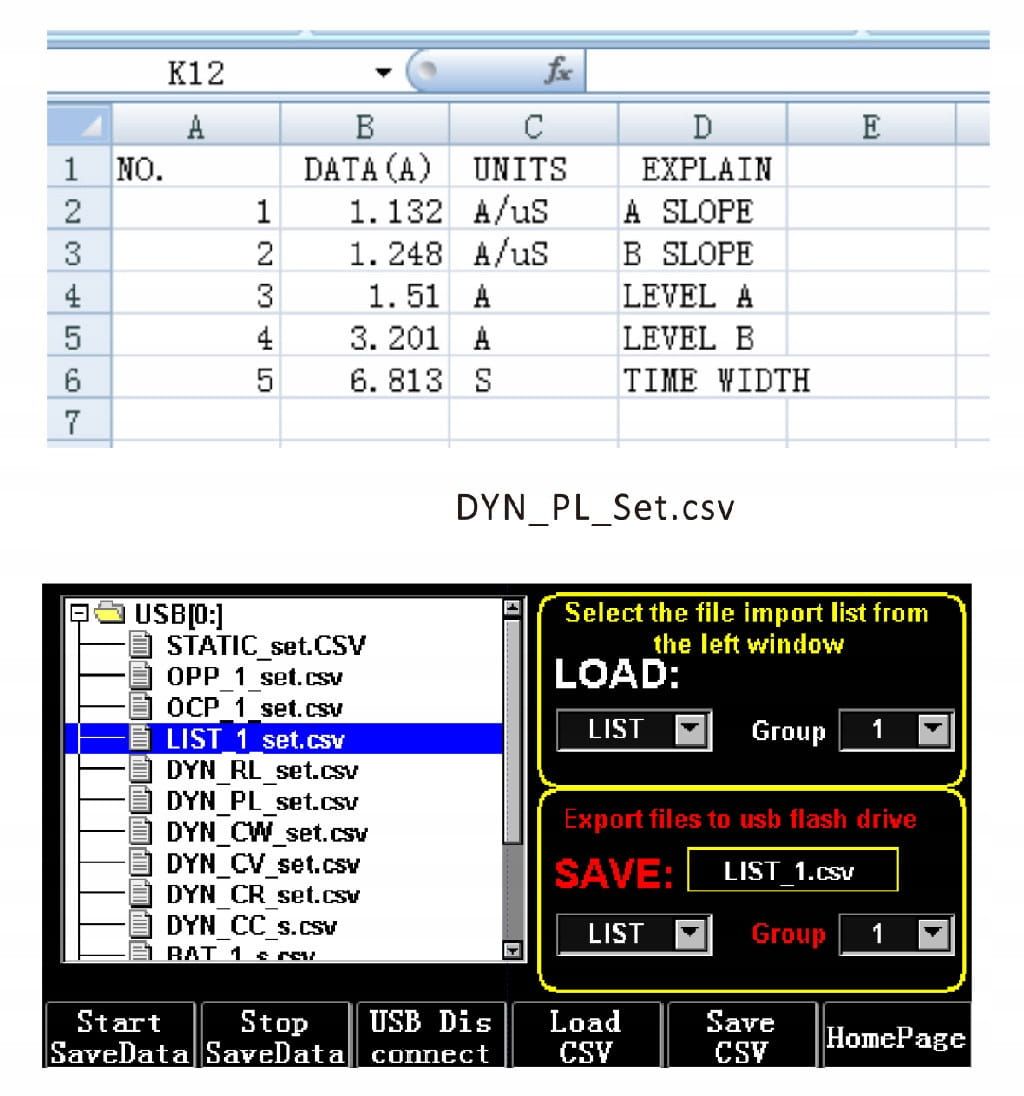

Obciążenie oferuje bogate funkcje pomiarowe i diagnostyczne, w tym wyjście przebiegów dynamicznych, podgląd przebiegów w trybie oscyloskopowym, bezpośredni import/eksport danych z dysku USB, rejestrację testów baterii oraz zmianę parametrów i sterowanie z poziomu oprogramowania PC.
Główne zalety i funkcje
- Płynna regulacja obciążenia: Zakres prądowy 0–40A oraz napięciowy 0–150V.
- Cztery tryby pracy: CV (stałe napięcie), CC (stały prąd), CR (stała rezystancja), CW (stała moc).

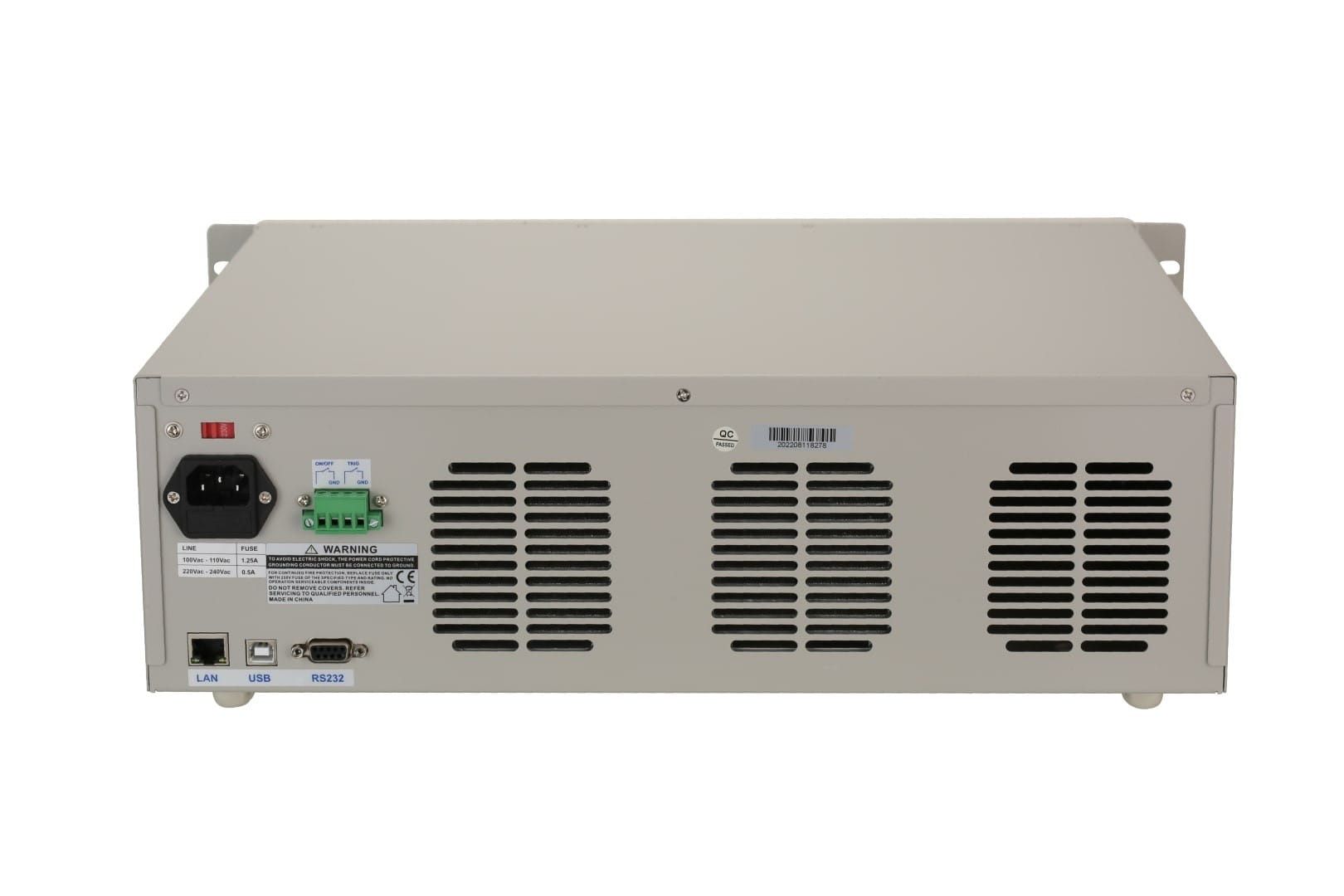

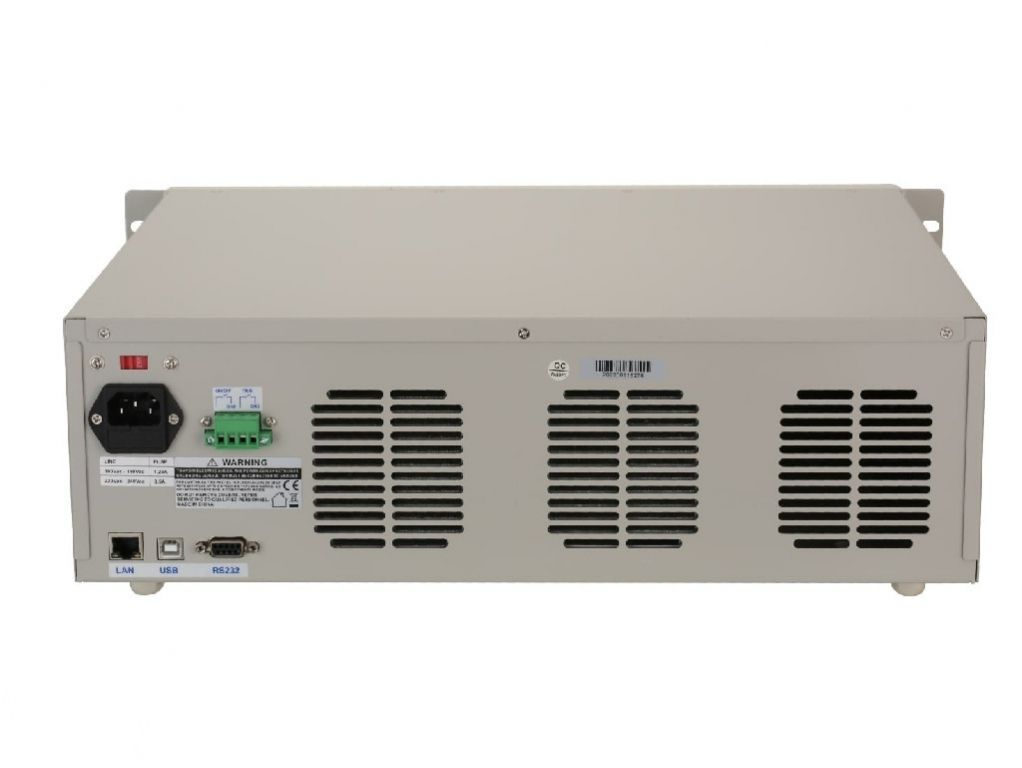

- Bogaty interfejs komunikacyjny: Wbudowane porty USB, RS232 oraz LAN (opcjonalnie GPIB) do zdalnego sterowania i integracji systemowej.
- Pamięć do 100 grup ustawień: Szybki zapis i przywoływanie zdefiniowanych parametrów.

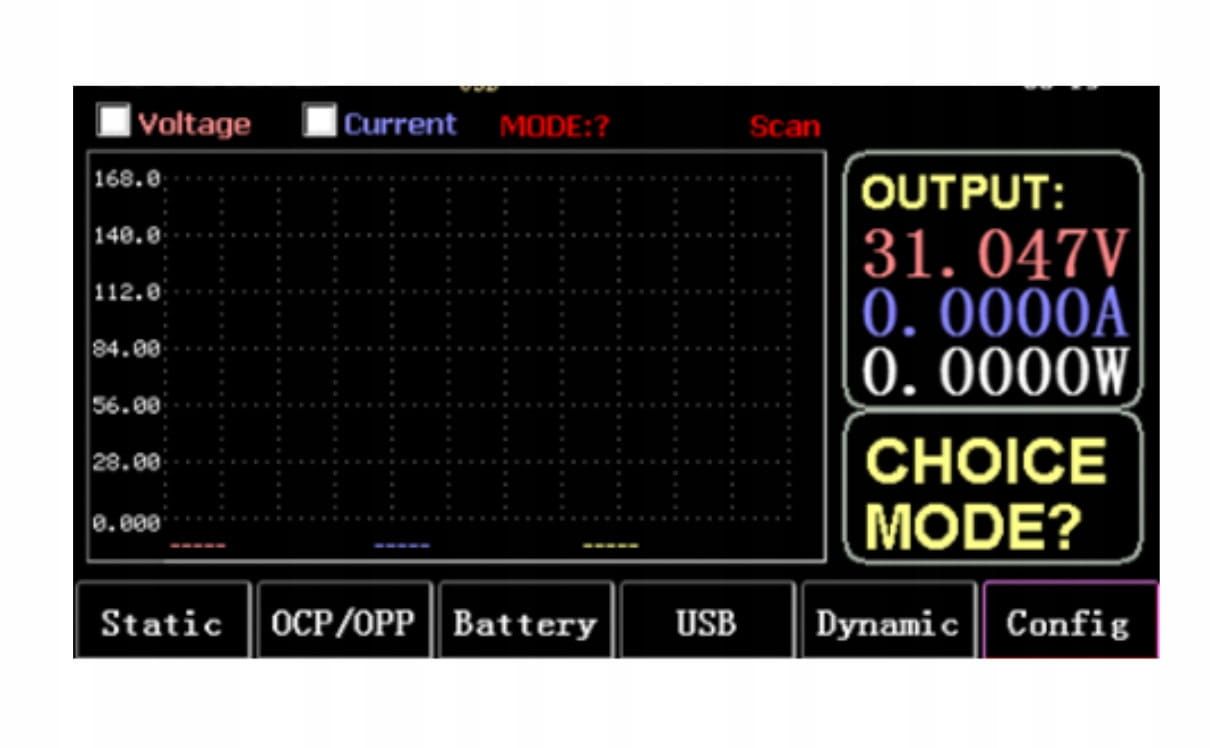

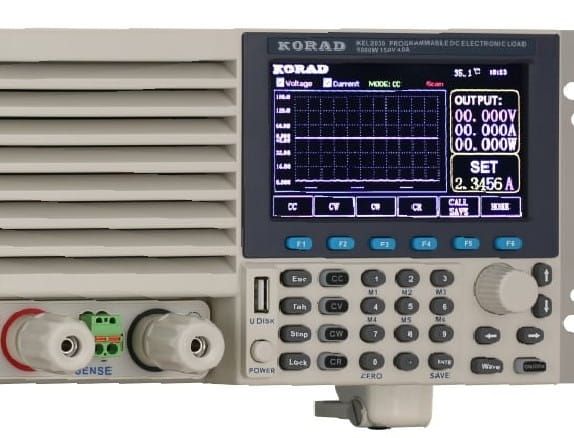

- Intuicyjna obsługa: Duży, czytelny wyświetlacz, wizualizacja przebiegów dynamicznych i ergonomiczny panel sterowania.
- Zaawansowana diagnostyka: Testy automatyczne, testy baterii, testy OPP/OCP, funkcja testu krzywej V-I, tryb zwarciowy SHORT oraz tryby sekwencyjne.
- Aktywne chłodzenie: Wentylator z automatyczną regulacją obrotów zależną od obciążenia.
Zastosowanie
- Instytuty przemysłowe i badawcze
- Wyposażenie laboratoriów oraz placówek edukacyjnych
- Serwisy i zakłady produkcyjne z branży elektronicznej
- Testowanie akumulatorów, ogniw oraz zasilaczy
- Warsztaty hobbystyczne i profesjonalne stanowiska pomiarowe
Specyfikacja techniczna
| Moc obciążenia | 1000 W |
|---|---|
| Zakres napięcia | 0 – 150 V |
| Zakres natężenia | 0 – 40 A |
| Rozdzielczość pomiaru | 0.1 mV / 0.1 mA |
| Tryb dynamiczny | do 40 kHz |
| Interfejsy komunikacyjne | USB, RS232, LAN (opcjonalnie GPIB) |
| Impedancja wejściowa | > 150 kΩ |
| Wymiary (Szer x Gł x Wys) | 430 mm x 388 mm x 150.5 mm |
Dokładność i parametry trybów pracy
| Tryb | Zakres | Rozdzielczość | Dokładność |
|---|---|---|---|
| Tryb CC (Stały prąd) | 0–3 A / 0–40 A | 0.1 mA / 1 mA | ±(0.05% nast. + 0.045% wył.) |
| Tryb CV (Stałe napięcie) | 0–18 V / 0–150 V | 0.1 mV / 1 mV | ±(0.05% nast. + 0.025% wył.) |
| Tryb CR (Stała rezystancja) | 0.05 Ω – 7.5 kΩ | 16-bit | ±(0.05% nast. + 0.025% wył.) |
| Tryb CW (Stała moc) | do 1000 W | 0.01 W | ±(0.1% nast. + 0.1% wył.) |
Zabezpieczenia
- Mocowe (OPP): 1050 W
- Prądowe (OCP): 42 A
- Napięciowe (OVP): 155 V
- Termiczne (OTP): 85°C

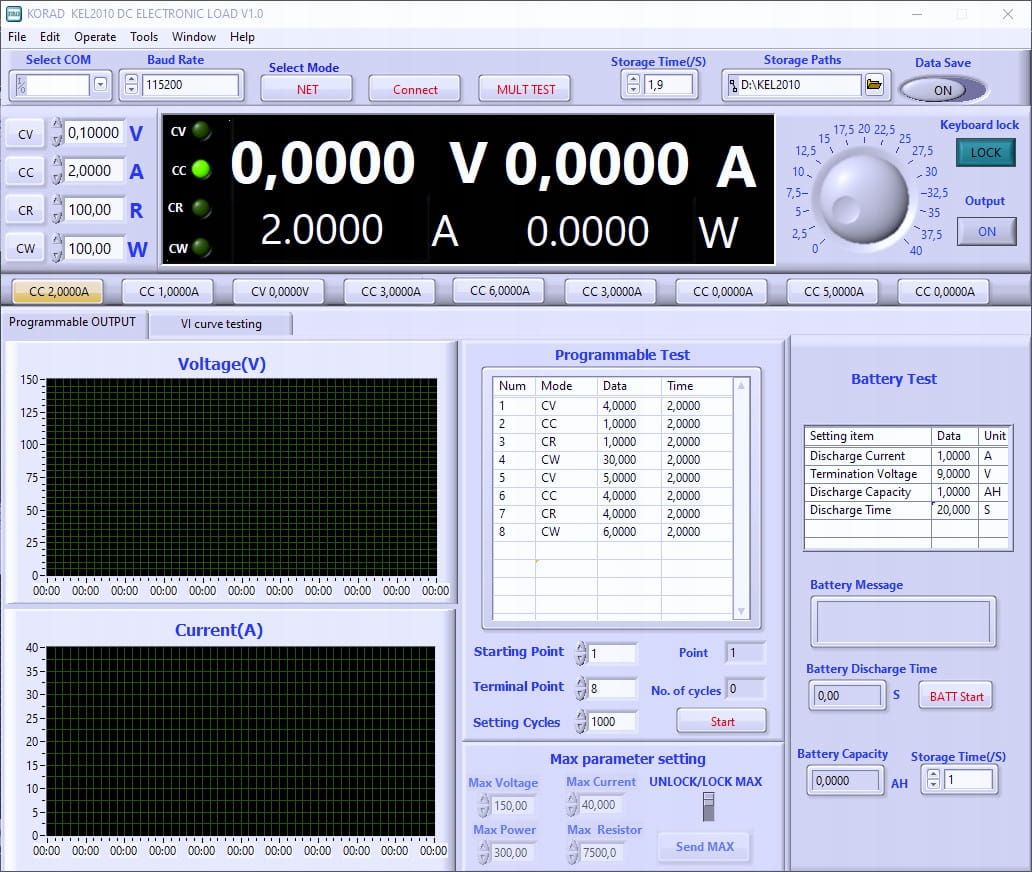

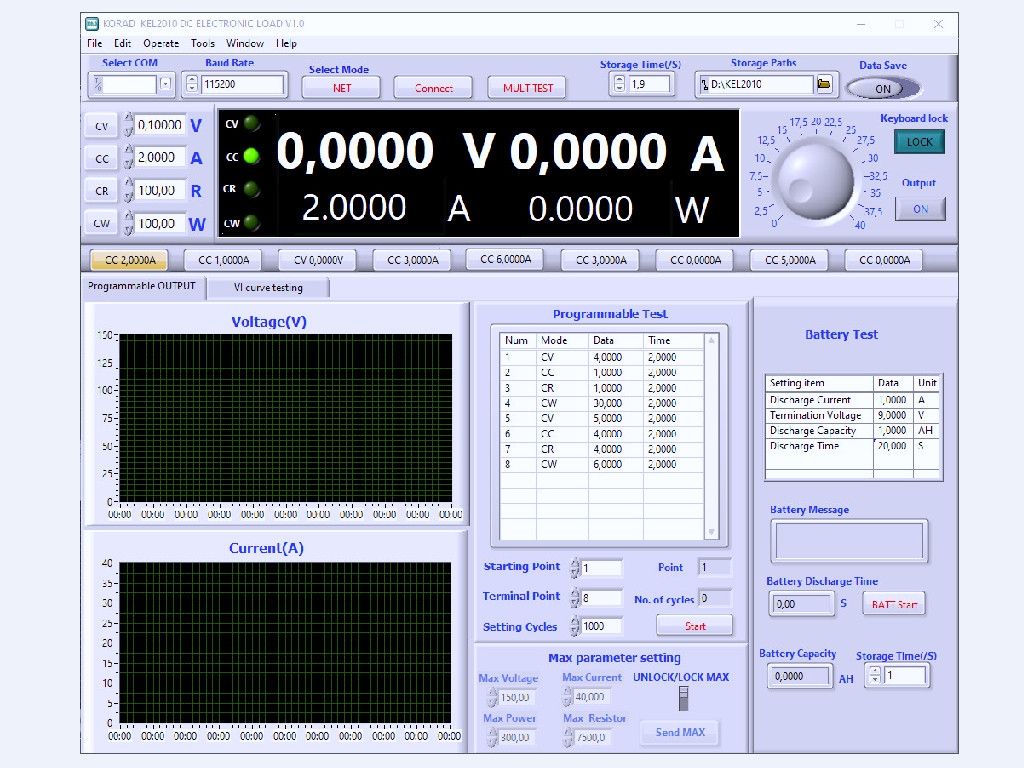

Proste, łatwe w użytkowaniu oprogramowanie do sterowania z komputera PC
Funkcje urządzenia
- Funkcja SHORT W trybie SHORT obciążenie jest wyprowadzane z maksymalnym prądem.
- Urządzenie może przechowywać i wywoływać 100 grup statycznych wartości zadanych.

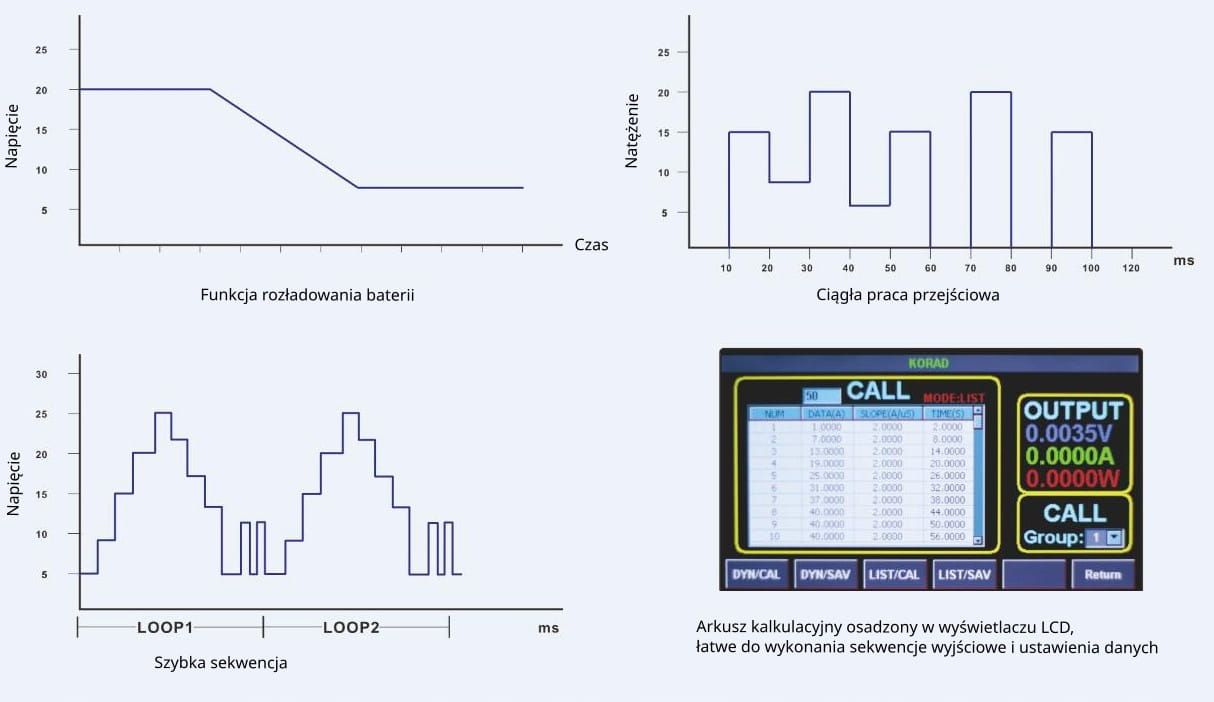

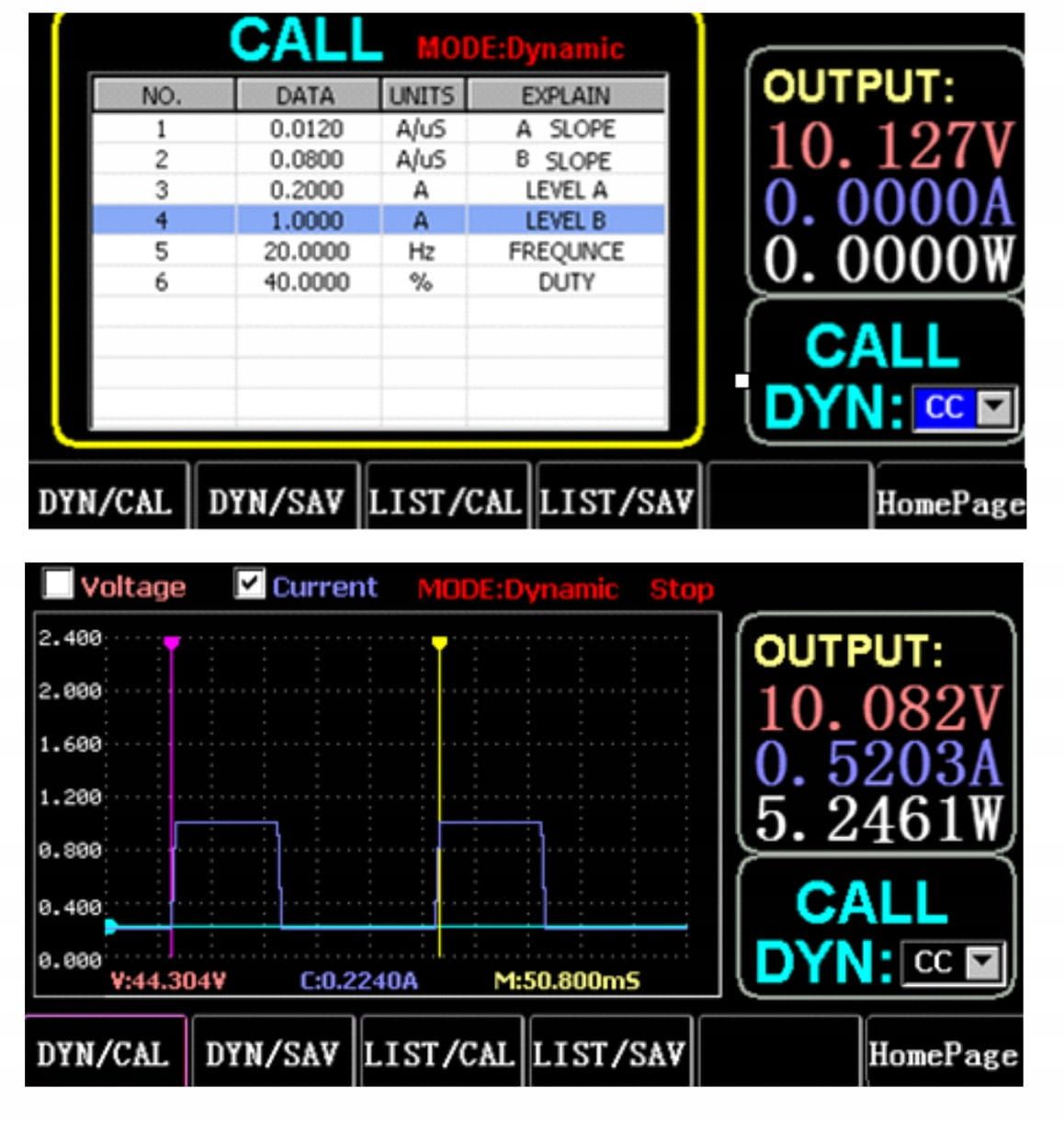

- Dynamiczny tryb testowy W trybie dynamicznym obciążenie stale przełącza się pomiędzy 2 różnymi wartościami A i B.
- Dynamiczne CV Używane do wyjścia o różnych cyklach pracy przy dwóch różnych napięciach przy określonej częstotliwości.
- Dynamiczne CW Operacja jest taka sama jak powyżej.
- Dynamiczny PL
- Dynamika RL Za każdym razem, gdy odbierany jest sygnał wyzwalający, obciążenie jest przełączane tam i z powrotem między wartością A i wartością B.
- Tryb pracy sekwencyjnej Można zapisać maksymalnie 7 grup, każda grupa może ustawić do 84 dynamicznie zmieniających się prądów, a następnie ustawione prądy można przełączać sekwencyjnie
- Tryb testu akumulatora Można ustawić maksymalnie 7 grup parametrów testu akumulatora, akumulator jest testowany zgodnie z ustawionym prądem, napięciem, pojemnością, czasem, a test jest automatycznie wyłączany po spełnieniu jednego z warunków.
- Tryb OPP Gdy napięcie osiągnie wartość VON, wyjście mocy powinno być opóźnione o pewien czas, a wartość kroku powinna być co jakiś czas zmniejszana, aż odcięcie zasilania lub napięcie będzie wyższe niż napięcie ustawione OPP.

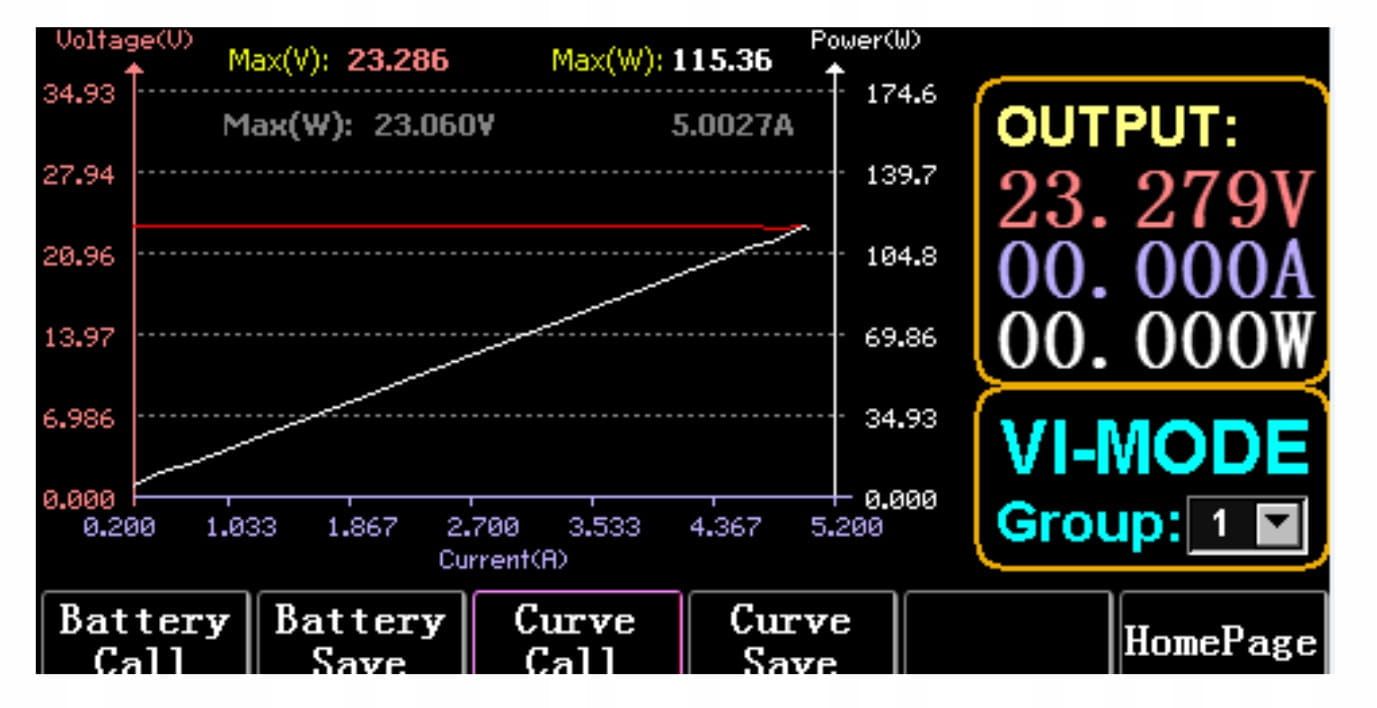

- Tryb krzywej VI Maksymalnie 7 grup parametrów testu VI można ustawić zgodnie z ustawionym prądem maksymalnym, prądem minimalnym i wartością kroku.
Tryb FALA
Urządzenie ma możliwość zapisywania i przywracania ustawień
Wymiary urządzenia
-
- Szerokość: 430mm
- Głębokość: 388mm
- Wysokość: 150.5mm

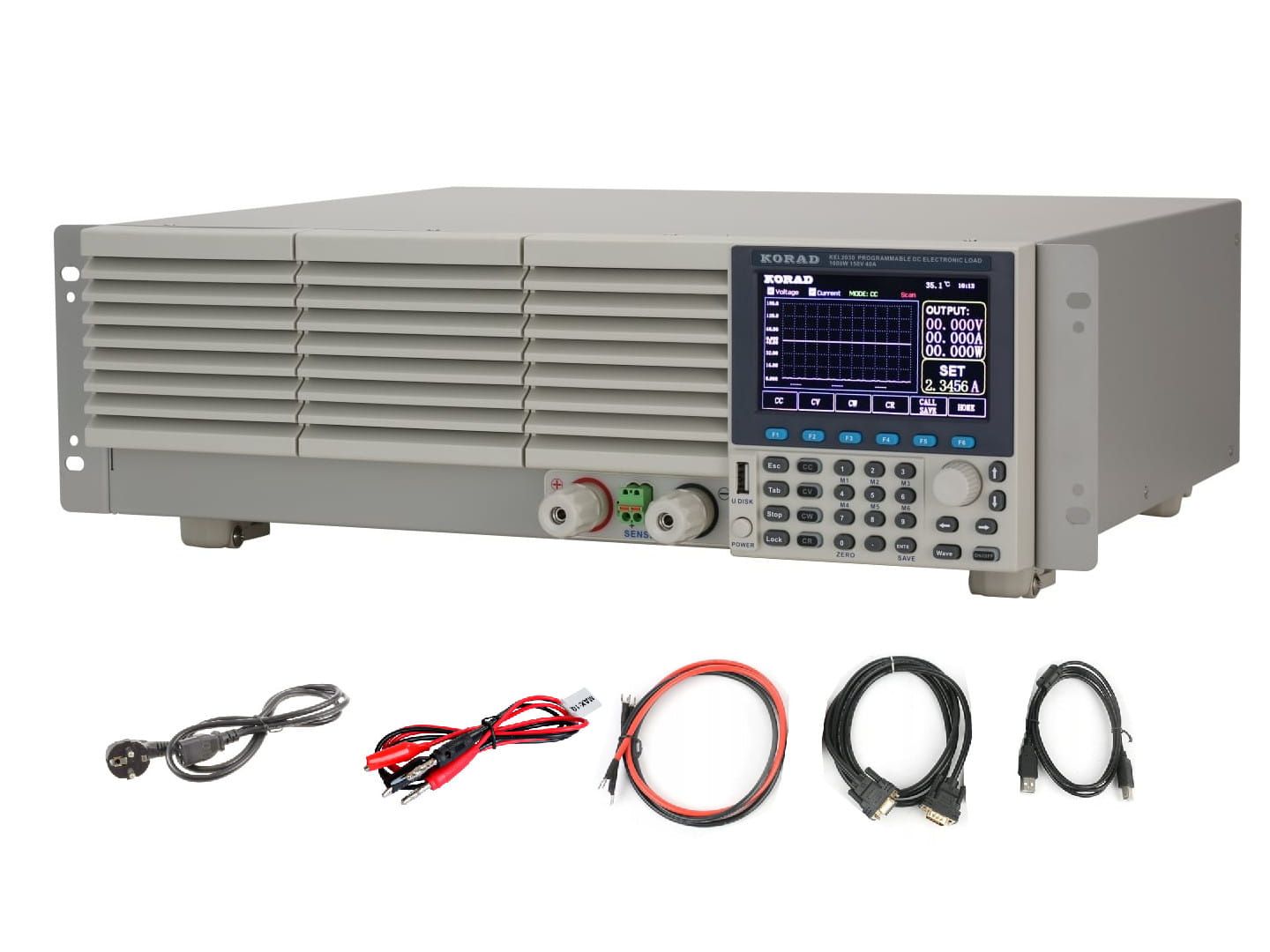

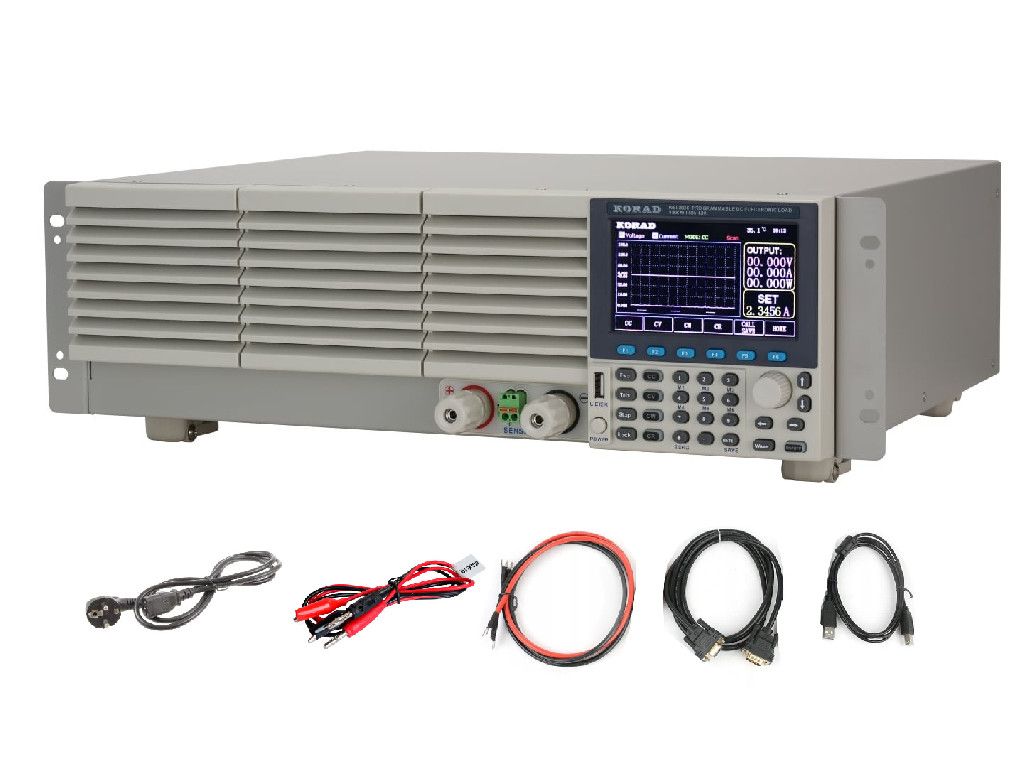

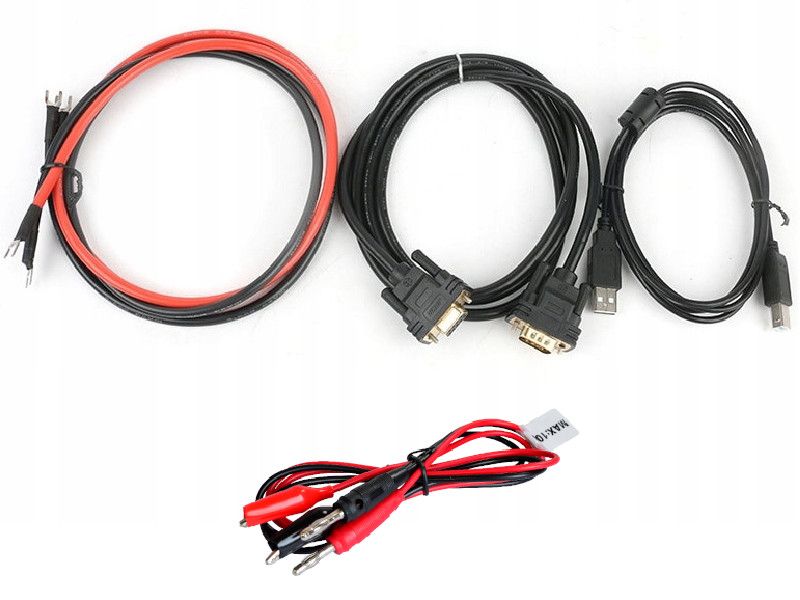

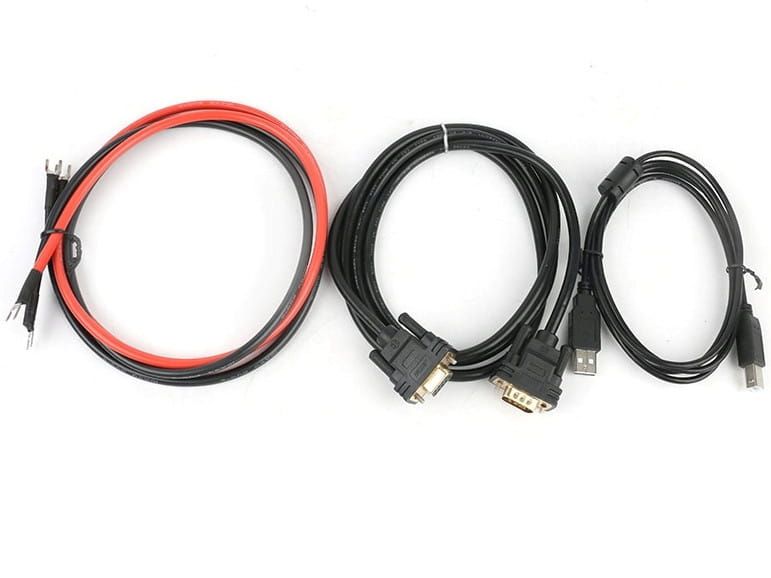

Zawartość zestawu
- Obciążenie elektroniczne KORAD KEL2030
- Przewód zasilający
- Przewód USB
- Przewód RS232

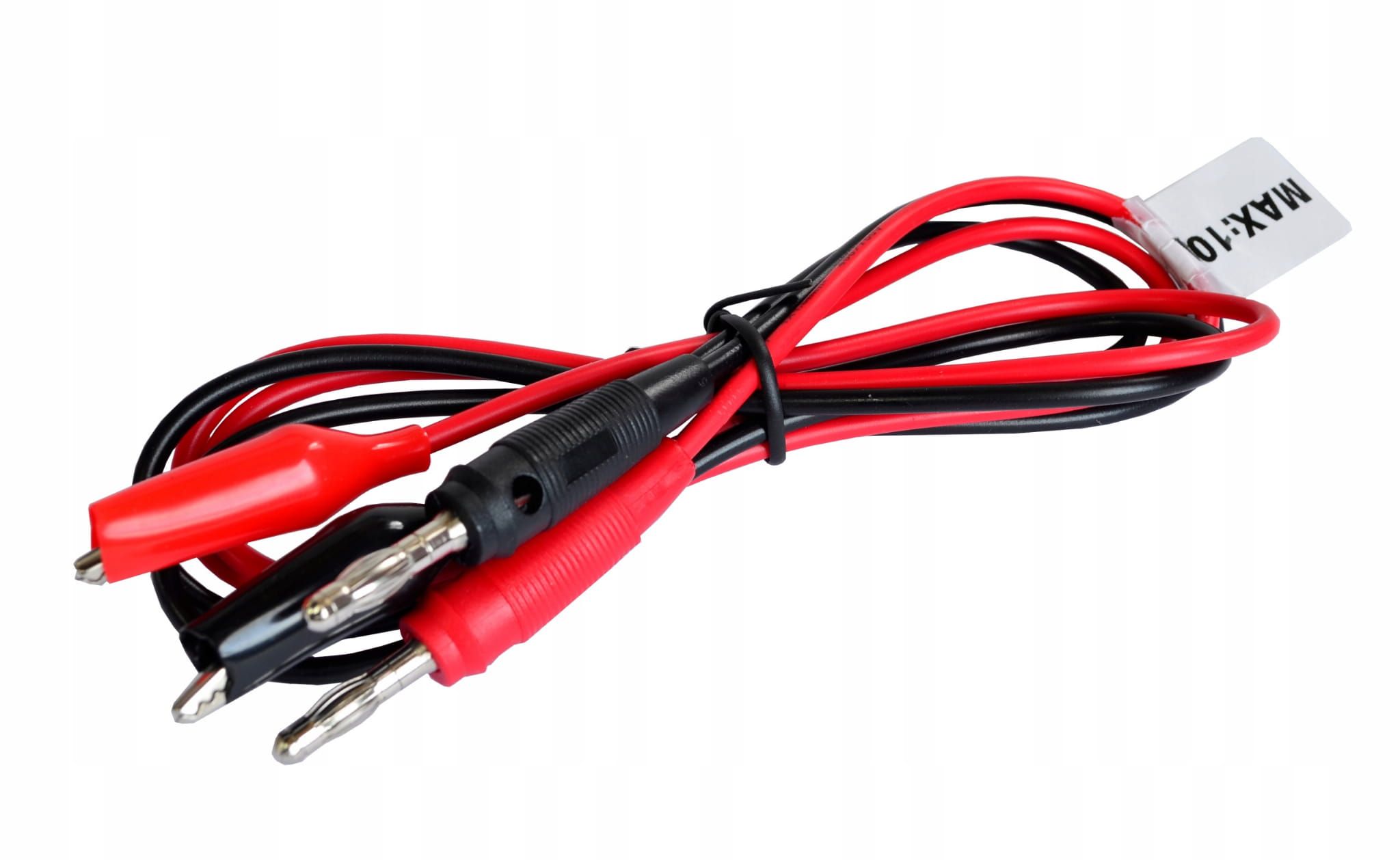

- Przewody pomiarowe z krokodylkami
- Przewody przykręcane do zacisków
- Instrukcja obsługi
