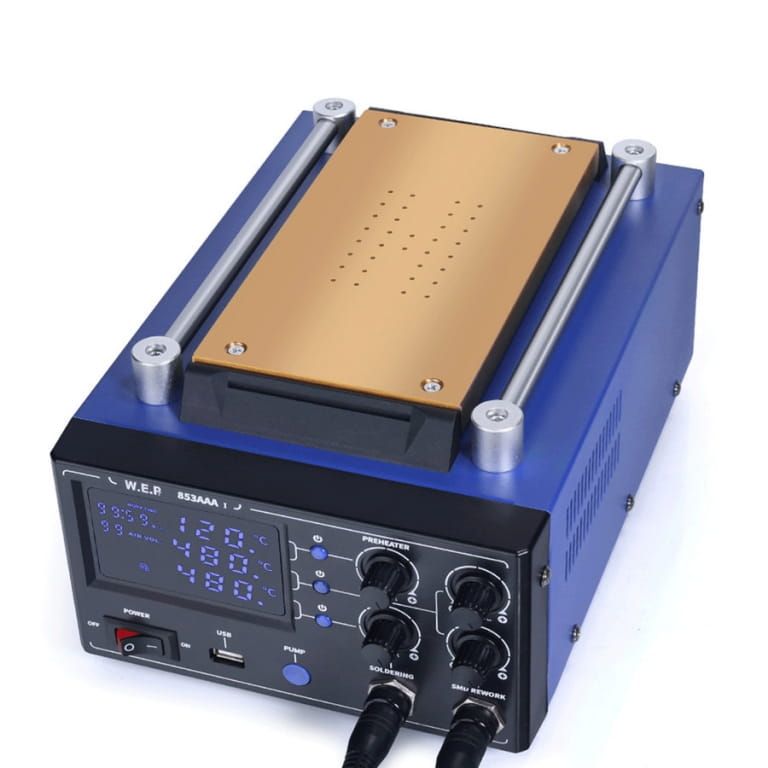

Stacja lutownicza BGA Hotair WEP 853AAA-I 3w1 separator LCD
Stacja lutownicza WEP 853AAA-I 3w1 łączy w jednej jednostce trzy funkcje: lutowanie gorącym powietrzem, lutowanie grotowe oraz podgrzewanie ekranów LCD za pomocą separatora. Dzięki temu sprawdzi się podczas serwisowania elektroniki, napraw telefonów komórkowych i pracy z elementami SMD oraz BGA. Urządzenie oferuje mikroprocesorowe sterowanie PID, regulację temperatury i nadmuchu oraz funkcję Sleep, ułatwiając kontrolę nad procesem lutowania.
| Kod ean | 5904538202187 |
|---|
Stacja lutownicza WEP 853AAA-I 3w1 – hot air, lutownica grotowa i separator LCD

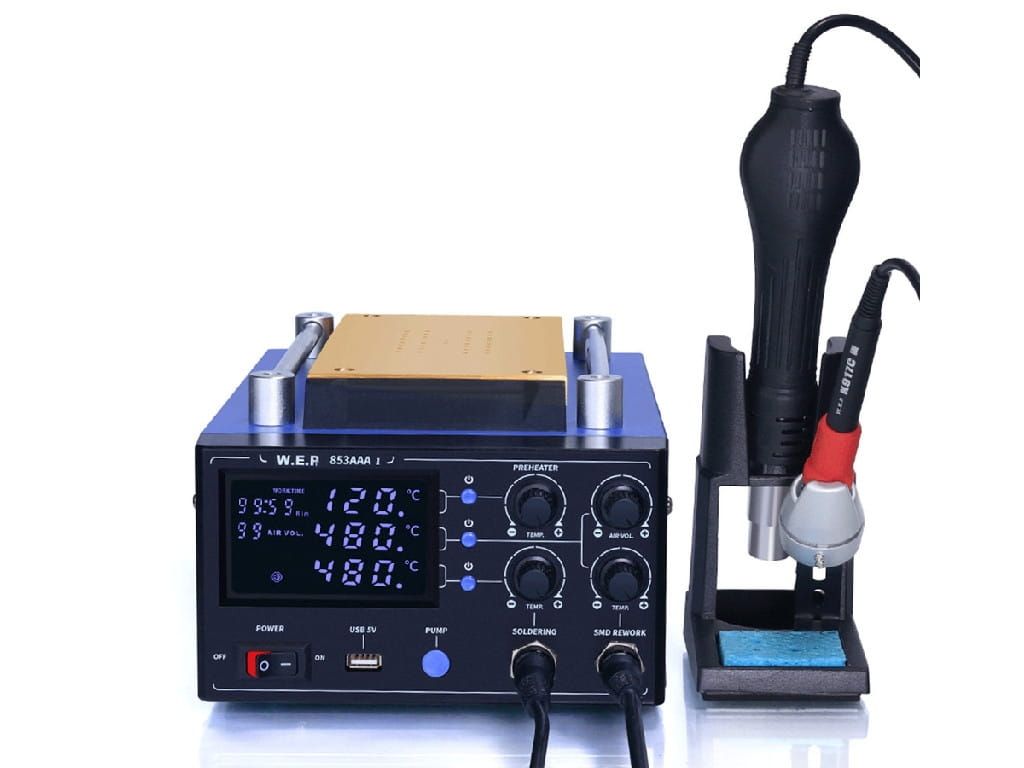

Stacja lutownicza WEP 853AAA-I 3w1 to wielofunkcyjne urządzenie przeznaczone do serwisowania elektroniki, napraw telefonów komórkowych oraz prac związanych z montażem i demontażem elementów elektronicznych. Łączy w jednej obudowie stację hot air, lutownicę grotową o mocy 110 W oraz separator LCD o powierzchni roboczej 200 × 110 mm. Dzięki temu pozwala wykonywać różne prace serwisowe przy użyciu jednego urządzenia.
Mikroprocesorowe sterowanie PID, regulacja temperatury i przepływu powietrza oraz czytelny panel sterowania ułatwiają dopasowanie parametrów do rodzaju wykonywanej pracy. To rozwiązanie dla serwisów elektroniki, techników oraz osób zajmujących się naprawą urządzeń elektronicznych.
Najważniejsze zalety stacji WEP 853AAA-I
- Trzy funkcje w jednym urządzeniu – hot air, lutownica grotowa i separator LCD.
- Lutownica grotowa 110 W – do lutowania połączeń i pracy z elementami elektronicznymi.
- Regulacja temperatury hot air w zakresie 100–480°C – możliwość dostosowania ustawień do wykonywanego zadania.
- Przepływ powietrza do 120 l/min – regulowany nadmuch ułatwia pracę z elementami o różnych rozmiarach.
- Sterowanie mikroprocesorowe PID – bieżąca kontrola parametrów i korekta pracy układu grzewczego.
- Funkcja Sleep – ogranicza temperaturę nieużywanej kolby grotowej.
- Odłączane kolby – ułatwiają obsługę urządzenia.
- Separator LCD – umożliwia podgrzewanie ekranów podczas prac serwisowych.
- Zestaw czterech dysz hot air – pozwala dobrać kształt strumienia powietrza do wykonywanej czynności.
Trzy funkcje serwisowe w jednej stacji
Stacja hot air – lutowanie gorącym powietrzem
Moduł hot air umożliwia nagrzewanie połączeń lutowniczych i elementów elektronicznych za pomocą strumienia gorącego powietrza. Sprawdza się podczas montażu i demontażu komponentów SMD, a także przy pracach z układami w obudowach QFP, PLCC i BGA, z uwzględnieniem wymagań konkretnego procesu lutowniczego.
Temperaturę można regulować w zakresie 100–480°C, a przepływ powietrza osiąga do 120 l/min. Nadmuch generuje wentylator umieszczony w kolbie, natomiast ceramiczny element grzejny odpowiada za nagrzewanie powietrza.
W zestawie znajdują się cztery dysze:
- Dysza okrągła o średnicy 4 mm.
- Dysza okrągła o średnicy 7 mm.
- Dysza okrągła o średnicy 9 mm.
- Dysza kwadratowa o wymiarach 12 × 12 mm.
Różne końcówki pozwalają dopasować obszar oddziaływania gorącego powietrza do rozmiaru elementu.

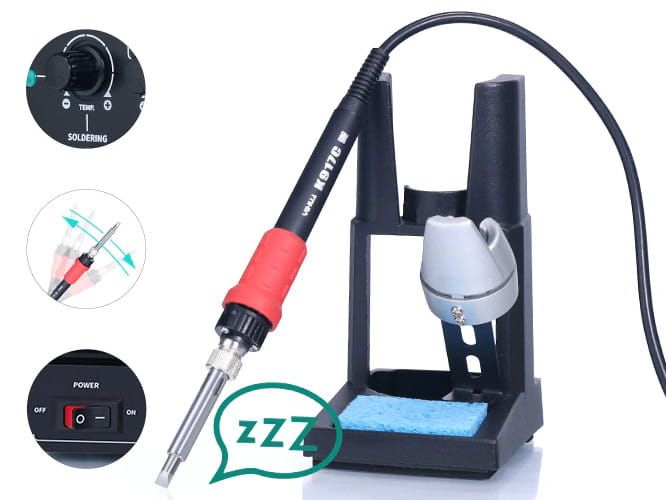

Lutownica grotowa K917C o mocy 110 W
Dołączona kolba K917C jest przeznaczona do precyzyjnego lutowania elementów elektronicznych. Regulacja temperatury w zakresie 200–480°C umożliwia dostosowanie warunków pracy do rodzaju spoiwa, wielkości połączenia i charakterystyki lutowanego elementu.
Kolba obsługuje groty typu 902 o średnicy 6,5 mm, zgodnie ze specyfikacją produktu. Przed zakupem dodatkowych grotów należy sprawdzić ich zgodność z konkretną wersją kolby.
Praktycznym rozwiązaniem jest funkcja Sleep. Po około 10 minutach bezczynności kolba przechodzi w tryb obniżonej temperatury. Poruszenie kolbą pozwala przywrócić temperaturę roboczą. Funkcja ta pomaga ograniczyć utlenianie grota podczas przerw w lutowaniu.
Separator LCD – pomoc podczas napraw ekranów

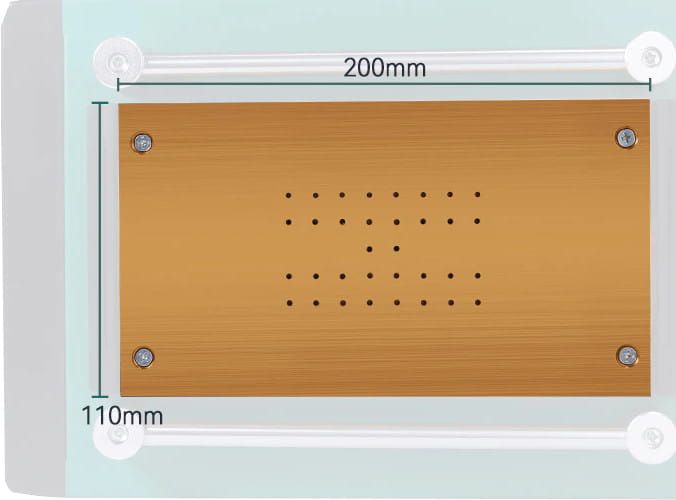

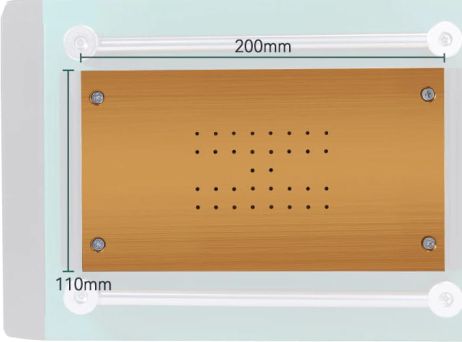

Wbudowany separator LCD ma powierzchnię roboczą 200 × 110 mm i regulację temperatury w zakresie 50–120°C. Służy do podgrzewania ekranów oraz innych elementów wymagających kontrolowanego ogrzewania podczas demontażu.
To przydatne wyposażenie podczas serwisowania telefonów komórkowych i innych urządzeń z ekranami. Temperaturę należy dobierać odpowiednio do konstrukcji naprawianego urządzenia, aby ograniczyć ryzyko uszkodzenia wyświetlacza, kleju lub pozostałych komponentów.
Sterowanie PID i kontrola temperatury
Stacja WEP 853AAA-I wykorzystuje mikroprocesorowy kontroler PID, który monitoruje parametry pracy i koryguje sterowanie w celu utrzymania zadanych wartości. Według specyfikacji cykl kontroli wynosi 20 ms.

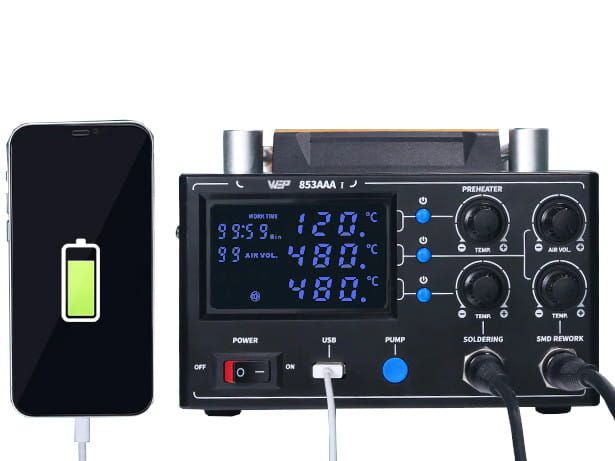

Panel sterowania pozwala kontrolować temperaturę zadaną i bieżącą, a w module hot air także ustawienia nadmuchu. Dostępna jest zmiana jednostek temperatury między °C i °F oraz funkcja kalibracji wskazań.
Urządzenie wyposażono również w sygnalizację dźwiękową informującą o osiągnięciu zadanej temperatury. Czytelny wyświetlacz ułatwia monitorowanie ustawień podczas wykonywania prac serwisowych.
Automatyczny tryb oczekiwania
Kolba hot air współpracuje z uchwytem wyposażonym w mechanizm wykrywania odłożenia kolby. Po jej odstawieniu urządzenie może przejść w stan oczekiwania, ograniczając pracę układu grzewczego i nadmuchu.
W połączeniu z funkcją Sleep lutownicy grotowej rozwiązanie to ułatwia obsługę stacji podczas częstego przechodzenia między kolejnymi zadaniami. Pomaga również ograniczyć niepotrzebne nagrzewanie w czasie przerw.
Zastosowanie stacji WEP 853AAA-I
Urządzenie może być wykorzystywane do:
- Lutowania i rozlutowywania elementów SMD.
- Prac serwisowych z komponentami SOIC, QFP i PLCC.
- Prac z układami BGA, przy odpowiednim doborze parametrów procesu.
- Napraw elektroniki telefonów komórkowych.
- Lutowania połączeń wymagających kolby grotowej.
- Podgrzewania ekranów LCD podczas demontażu.
- Obkurczania materiałów termokurczliwych i innych prac wykorzystujących gorące powietrze, jeśli pozwalają na to właściwości obrabianego materiału.
Specyfikacja techniczna
Dane ogólne
- Producent: WEP.
- Model: 853AAA-I.
- Typ urządzenia: stacja lutownicza 3w1.
- Moc znamionowa całej stacji: 1180 W.
- Napięcie zasilania: 220–240 V.
- Sterowanie: mikroprocesorowe PID.
- Jednostki temperatury: °C / °F.
Moduł hot air
- Zakres temperatury: 100–480°C.
- Przepływ powietrza: do 120 l/min.
- Źródło nadmuchu: wentylator.
- Element grzejny: ceramiczny.
- Średnica mocowania dysz: 22 mm.
- Długość przewodu kolby: do 110 cm.
- Tryb oczekiwania: automatyczny start-stop.
Lutownica grotowa K917C
- Moc wyjściowa: 110 W.
- Zakres temperatury: 200–480°C.
- Typ złącza: 6-pinowe.
- Typ grotów: 902.
- Średnica grotów: 6,5 mm.
- Funkcja Sleep: tak.
Separator LCD
- Zakres temperatury: 50–120°C.
- Powierzchnia robocza: 200 × 110 mm.

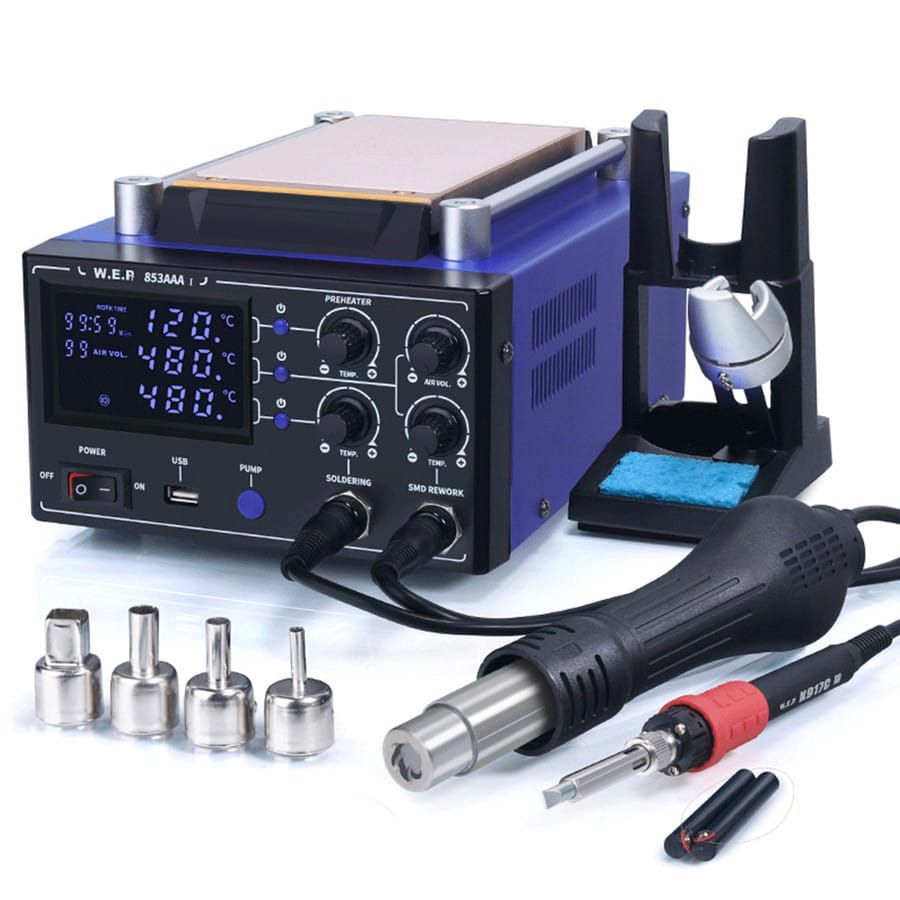

Zawartość zestawu
- Stacja lutownicza WEP 853AAA-I.
- Kolba hot air R218B z wentylatorem.
- Kolba grotowa K917C z grotem.
- Podstawka pod kolbę hot air i kolbę grotową z gąbką.
- Mata silikonowa na separator LCD.
- Chwytak do podnoszenia układów.
- Dysza okrągła 4 mm.
- Dysza okrągła 7 mm.
- Dysza okrągła 9 mm.
- Dysza kwadratowa 12 × 12 mm.
Podsumowanie
WEP 853AAA-I 3w1 to wielofunkcyjna stacja dla osób, które potrzebują hot air, lutownicy grotowej i separatora LCD w jednym urządzeniu. Regulacja temperatury, kontroler PID, funkcje automatycznego oczekiwania oraz zestaw podstawowych dysz ułatwiają wykonywanie różnorodnych prac związanych z serwisowaniem elektroniki.
Model ten warto rozważyć do warsztatu elektronicznego i serwisu urządzeń mobilnych, w którym liczy się możliwość korzystania z kilku narzędzi bez konieczności zajmowania miejsca przez oddzielne stanowiska.
