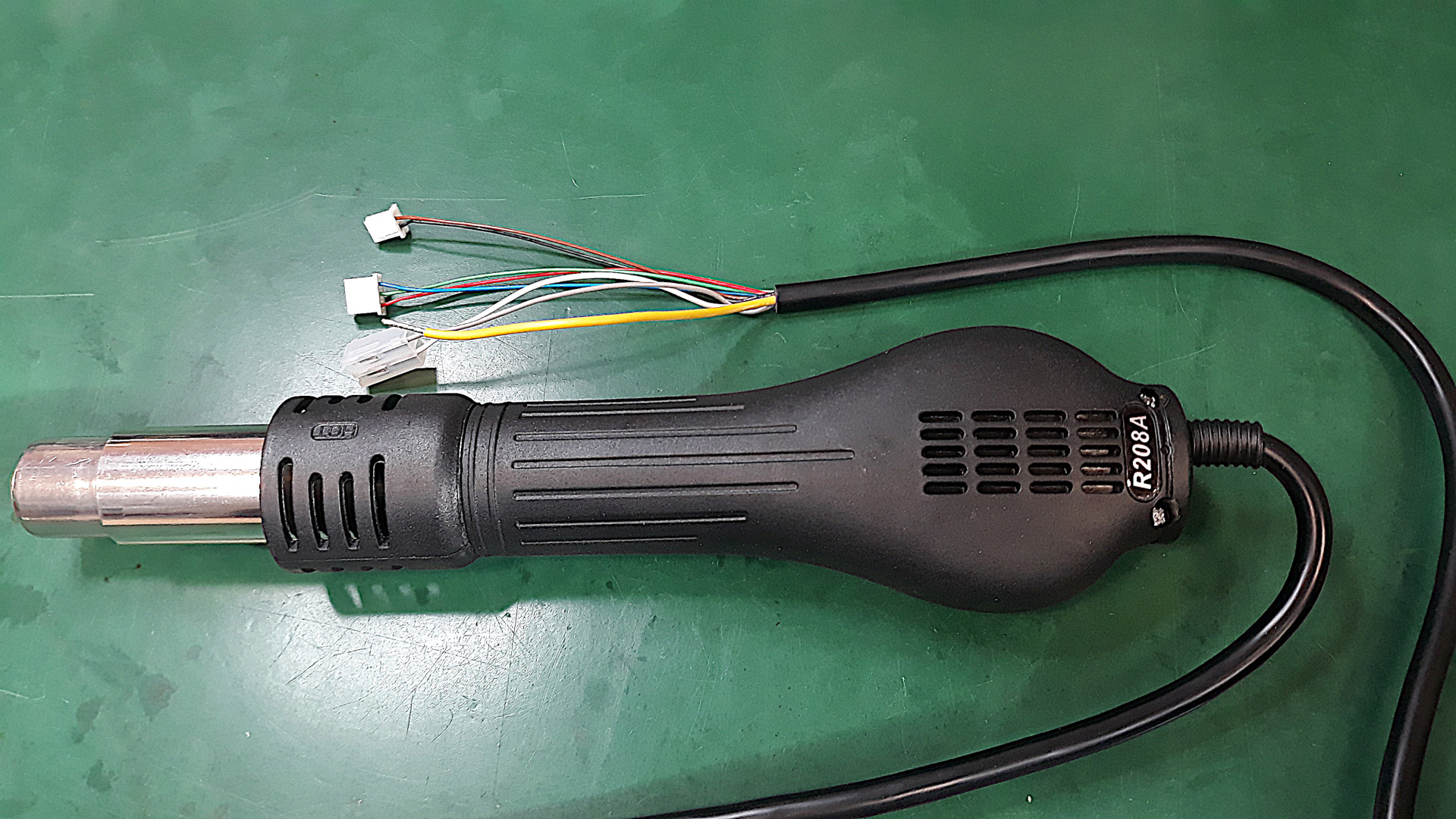

Wymiana elementu grzejnego w kolbie hotair R208A

Kolba hot-air R208A jest stosowana w wielu stacjach lutowniczych WEP i Yihua z wentylatorem jako źródłem nadmuchu powietrza. Jeżeli kolba przestaje prawidłowo nagrzewać powietrze, przyczyną może być uszkodzony element grzejny, jego przewody lub połączenia elektryczne.

W niektórych przypadkach nie trzeba wymieniać całej kolby. Jeżeli diagnostyka potwierdzi uszkodzenie grzałki, możliwa jest wymiana samego elementu grzejnego na odpowiedni zamiennik.

W tym poradniku wyjaśniamy, jak przygotować kolbę R208A do naprawy, na co zwrócić uwagę podczas demontażu i montażu oraz jak sprawdzić zgodność nowej grzałki.

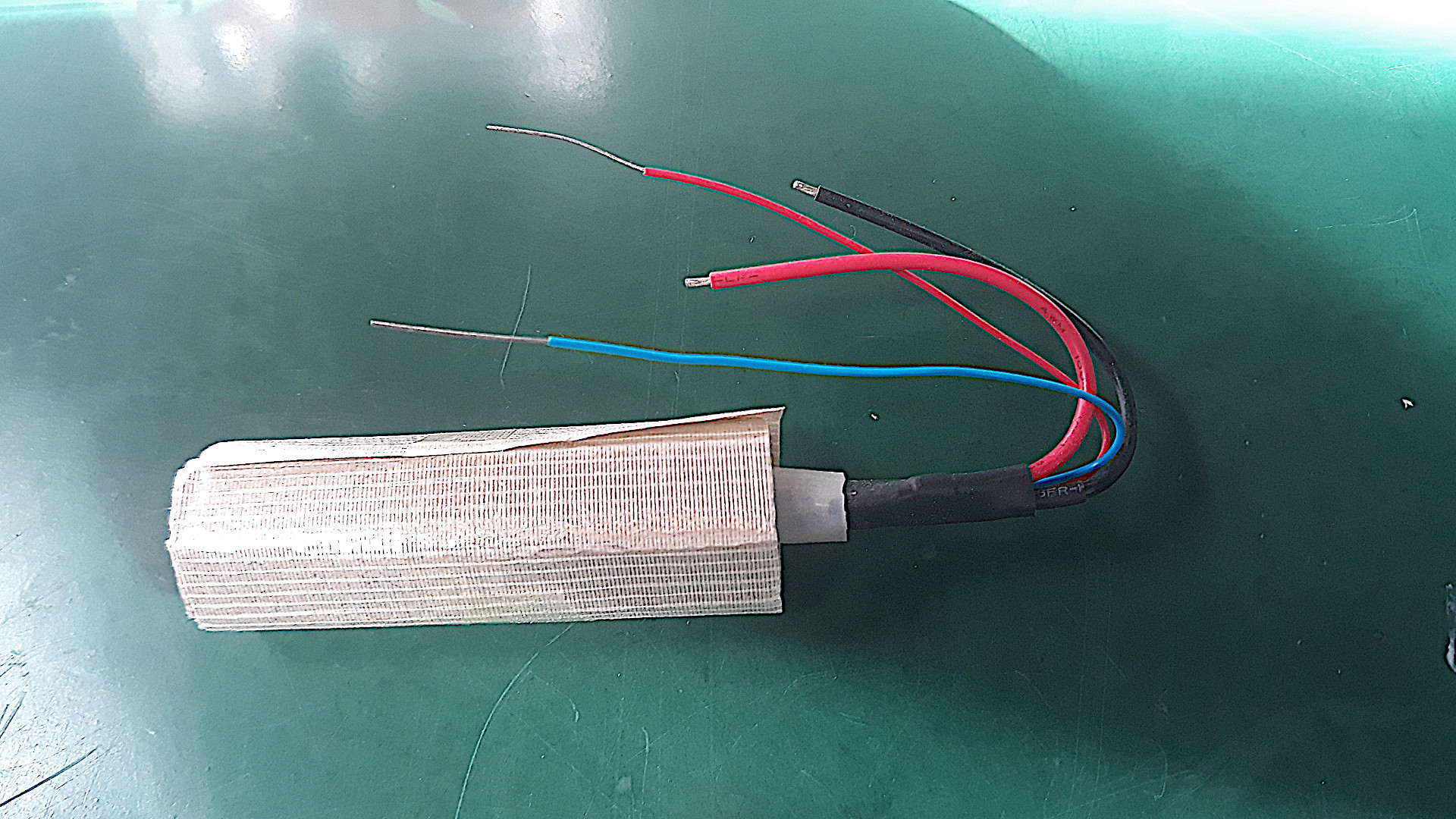

1. Jaki element grzejny pasuje do kolby R208A?

Do opisywanej kolby stosowany jest element grzejny o następujących parametrach:

• Napięcie znamionowe: 230 V
• Długość: 68,4 mm
• Średnica: 22,8 mm

Grzałka odpowiada za podgrzewanie powietrza przepływającego przez kolbę. Wybierając część zamienną, należy sprawdzić nie tylko wymiary, ale również konstrukcję elementu, układ przewodów i zgodność z konkretną wersją kolby.

Przed zakupem porównaj parametry z wymontowanym elementem oraz opisem produktu.

2. Kiedy wymienić grzałkę hot-air?

Uszkodzony element grzejny może powodować problemy z osiąganiem lub utrzymywaniem zadanej temperatury. Możliwe objawy to:

• kolba nie nagrzewa przepływającego powietrza;
• temperatura jest niższa od oczekiwanej;
• stacja sygnalizuje błąd związany z nagrzewaniem;
• kolba przestała działać prawidłowo po wcześniejszej pracy.

Nie każdy z tych objawów oznacza jednak uszkodzenie grzałki. Podobne problemy mogą powodować uszkodzone przewody, połączenia elektryczne, czujnik temperatury lub układ sterowania stacji.

Przed wymianą warto więc potwierdzić przyczynę usterki.

3. Przygotowanie do wymiany elementu grzejnego

Przed rozpoczęciem prac przygotuj właściwy element zamienny oraz narzędzia potrzebne do otwarcia obudowy kolby.

Bezpieczeństwo przede wszystkim:

1. Wyłącz stację lutowniczą i odłącz ją od zasilania sieciowego.
2. Poczekaj, aż kolba całkowicie ostygnie.
3. Odłącz kolbę od stacji.
4. Przygotuj czyste stanowisko pracy i zabezpiecz drobne elementy przed zgubieniem.
5. Sprawdź, czy nowa grzałka jest przeznaczona do tej wersji kolby.

Element grzejny pracuje w urządzeniu zasilanym napięciem 230 V. Nie wykonuj żadnych prac przy urządzeniu podłączonym do sieci. Jeżeli nie masz doświadczenia w naprawach urządzeń elektrycznych, zleć wymianę osobie z odpowiednimi kwalifikacjami.

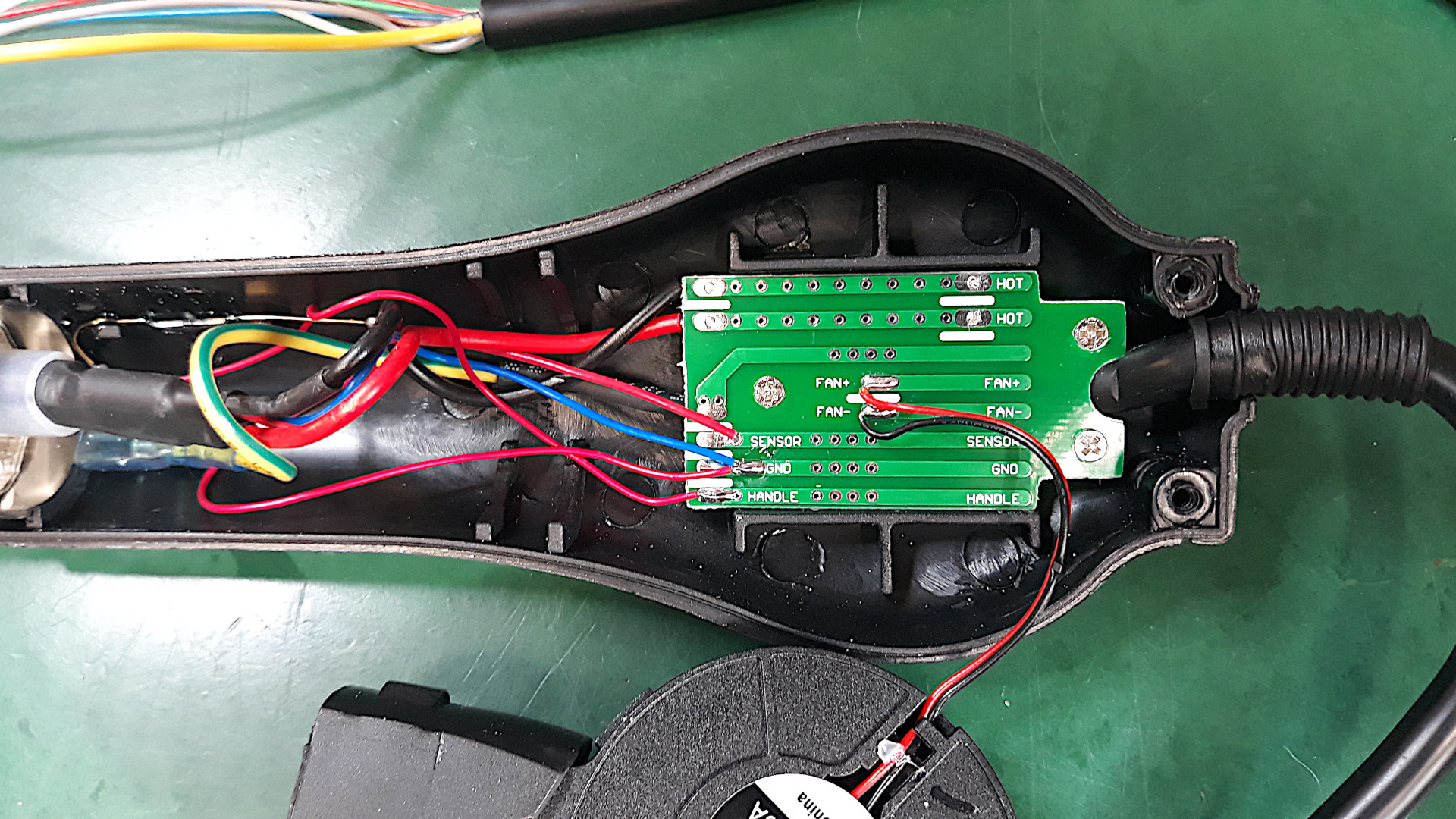

4. Demontaż kolby R208A

Aby uzyskać dostęp do elementu grzejnego, należy otworzyć obudowę kolby zgodnie z jej konstrukcją.

1. Ostrożnie zdemontuj obudowę, zwracając uwagę na położenie wszystkich elementów.
2. Zlokalizuj grzałkę oraz przewody prowadzące do jej podłączenia.
3. Przed odłączeniem przewodów udokumentuj ich pierwotne położenie i sposób połączenia, np. wykonując zdjęcie.
4. Sprawdź, czy przewody, izolacja i pozostałe elementy nie noszą śladów uszkodzenia.
5. Odłącz stary element grzejny zgodnie z konstrukcją kolby.

Nie ciągnij za przewody i nie używaj siły, jeżeli element nie daje się swobodnie wyjąć. Może to doprowadzić do uszkodzenia połączeń lub izolacji

Sprawdzenie starego elementu

Po wyjęciu starego elementu można sprawdzić jego stan oraz porównać go z nową grzałką.

Orientacyjne wartości rezystancji sprawnego elementu

• Rezystancja termopary : około 3 Ω
• Rezystancja grzałki : około 90 Ω

Przed montażem należy upewnić się, że nowy element ma odpowiednie parametry oraz wymiary.

Prawidłowe dopasowanie elementu ma znaczenie dla jego właściwego montażu w kolbie.

5. Montaż nowej grzałki

Przed zamontowaniem nowego elementu ponownie sprawdź jego zgodność z wymontowaną częścią.

• Długość elementu: 68,4 mm.
• Średnica elementu: 22,8 mm.
• Napięcie znamionowe: 230 V.

Następnie:

1. Umieść nowy element grzejny w odpowiednim miejscu.
2. Poprowadź przewody tak, aby nie były naprężone, załamane ani narażone na kontakt z gorącymi częściami w sposób niezgodny z konstrukcją kolby.
3. Odtwórz połączenia zgodnie z dokumentacją właściwą dla danego modelu.
4. Sprawdź stan izolacji oraz mocowanie wszystkich elementów.

Nie dobieraj połączeń wyłącznie na podstawie kolorów przewodów. Jeżeli układ połączeń jest niejasny, przed dalszym montażem skonsultuj się z serwisem.

6. Kontrola przed zamknięciem kolby

Przed ponownym złożeniem obudowy sprawdź:

• czy nowy element grzejny jest prawidłowo osadzony;
• czy przewody są podłączone zgodnie z dokumentacją;
• czy izolacja nie została uszkodzona;
• czy żaden przewód nie jest przyciśnięty obudową;
• czy wszystkie części zostały umieszczone na swoich miejscach.

Po zakończeniu kontroli złóż kolbę zgodnie z jej konstrukcją. Nie uruchamiaj urządzenia, jeżeli obudowa jest uszkodzona, przewody są odsłonięte lub masz wątpliwości dotyczące poprawności połączeń.

7. Sprawdzenie działania po wymianie

Po złożeniu kolby i potwierdzeniu bezpieczeństwa połączeń można przeprowadzić kontrolę działania zgodnie z instrukcją stacji.

Sprawdź, czy kolba nagrzewa powietrze i czy stacja prawidłowo reguluje temperaturę. Zwróć uwagę na nietypowe zapachy, dym, niestabilną pracę lub komunikaty błędów. W razie wystąpienia nieprawidłowości wyłącz urządzenie i odłącz je od zasilania.

Jeżeli kolba nadal nie działa prawidłowo, przyczyną może być również uszkodzenie przewodów, czujnika temperatury lub elektroniki stacji. Sama wymiana grzałki nie zawsze usuwa wszystkie usterki.

8. Do jakich stacji pasuje kolba R208A?

Kolba R208A i stosowany w niej element grzejny występują w wybranych stacjach hot-air WEP i Yihua z wentylatorem.

Na liście modeli powiązanych z tym typem kolby znajdują się m.in.:

Ważne: lista modeli nie zastępuje sprawdzenia konkretnej wersji kolby. Przed zakupem porównaj konstrukcję i parametry elementu grzejnego. W przypadku wątpliwości skontaktuj się ze sprzedawcą.

9. Gdzie kupić element grzejny do R208A?

Jeśli szukasz odpowiedniej części zamiennej, zobacz produkt:

Grzałka – element grzejny hot-air do stacji WEP / Yihua z wentylatorem, 4 końcówki

Przed zamówieniem upewnij się, że parametry i konstrukcja grzałki odpowiadają Twojej kolbie.

1.

   Grzałka element grzejny hotair do stacji WEP / Yihua wentylator 4 koncówki

   36,00 zł 29,27 zł

   Dodaj do koszyka

   Dodaj do listy życzeń Dodaj do porównania
2.

   Kolba hotair 208A z wentylatorem standardowa do stacji WEP Yihua

   62,71 zł 50,98 zł

   Towar niedostępny

   Dodaj do listy życzeń Dodaj do porównania
3.

   Kolba Hot-Air R208A z wentylatorem do stacji lutowniczych WEP / Yihua

   64,99 zł 52,84 zł

   Dodaj do koszyka

   Dodaj do listy życzeń Dodaj do porównania

Podsumowanie

Wymiana elementu grzejnego w kolbie hot-air R208A może pozwolić na naprawę urządzenia bez konieczności wymiany całej kolby. Najważniejsze jest prawidłowe rozpoznanie usterki, dobór zgodnego elementu i staranne wykonanie montażu.

Pamiętaj o odłączeniu urządzenia od zasilania, całkowitym ostudzeniu kolby i sprawdzeniu połączeń przed ponownym uruchomieniem.
