Wymiana elementu grzejnego w kolbie hotair Q208C w WEP 992DA+ i 8508D+

17 września 2026

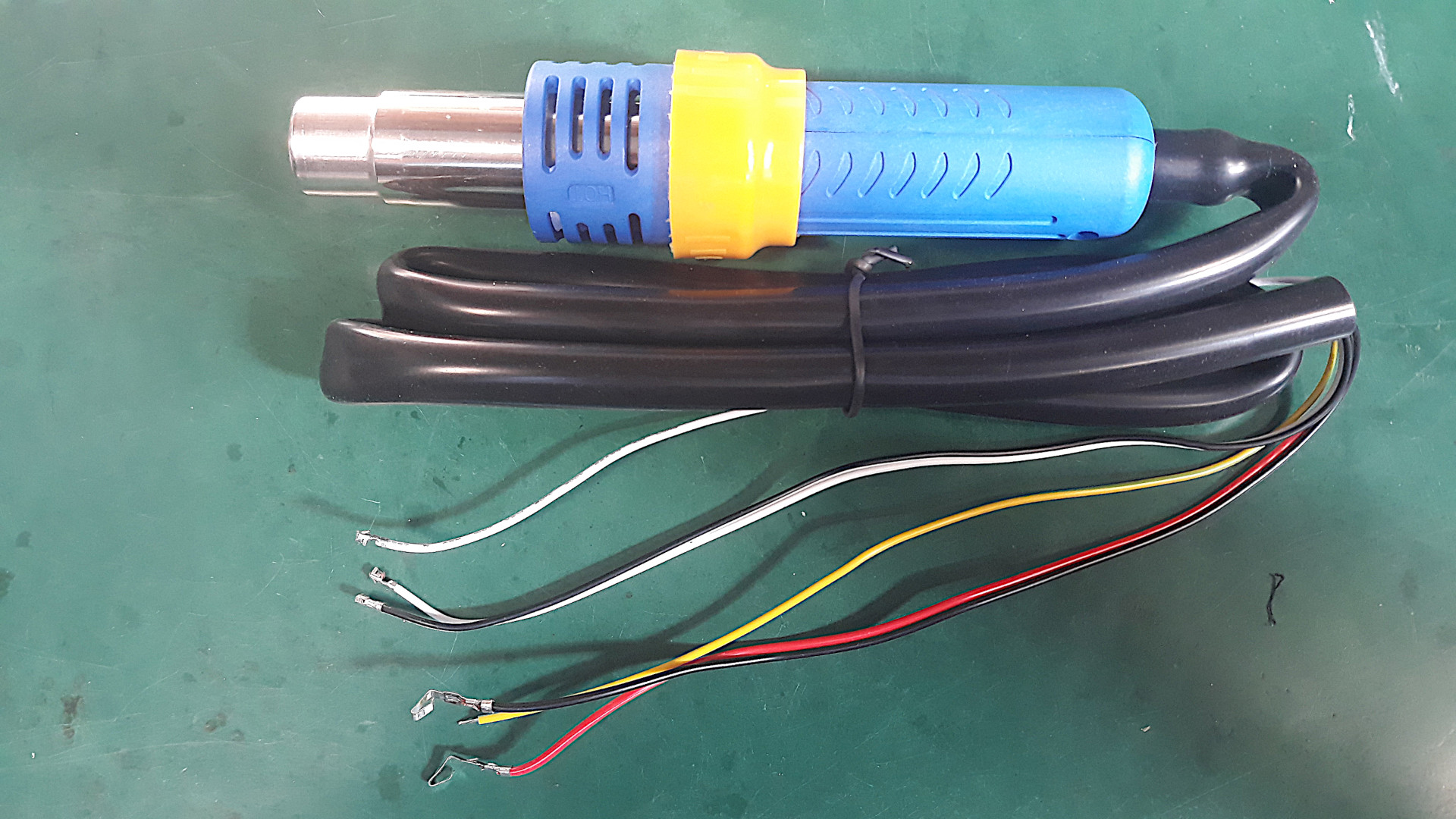

Kolba hotair stosowana w stacjach lutowniczych WEP i Yihua wykorzystuje element grzejny do podgrzewania przepływającego powietrza. W przypadku uszkodzenia grzałki można wymienić sam element, bez konieczności zakupu nowej kolby.

Parametry elementu grzejnego

Przed zakupem nowej grzałki należy sprawdzić jej zgodność z kolbą.

Napięcie znamionowe: 230 V
Długość: 68,4 mm
Średnica: 22,8 mm

Wymiary i parametry nowego elementu powinny odpowiadać specyfikacji części przeznaczonej do danej kolby.

Kiedy wymienić grzałkę?

Wymiana może być konieczna, gdy kolba nie nagrzewa powietrza lub osiąga zbyt niską temperaturę. Przed wymianą należy sprawdzić stan przewodów i połączeń, ponieważ przyczyną usterki może być również uszkodzenie innego elementu stacji.

Przygotowanie do wymiany

Przed rozpoczęciem pracy:

Odłącz stację od zasilania.
Poczekaj, aż kolba całkowicie ostygnie.
Odłącz kolbę od stacji.
Przygotuj nową grzałkę i narzędzia potrzebne do demontażu.
Zapamiętaj sposób podłączenia przewodów przed ich odłączeniem.

Uwaga: element grzejny jest zasilany napięciem 230 V. Wymianę wykonuj wyłącznie przy odłączonym urządzeniu. Jeśli nie masz doświadczenia w naprawie urządzeń elektrycznych, zleć ją wykwalifikowanemu serwisantowi.

Demontaż starego elementu

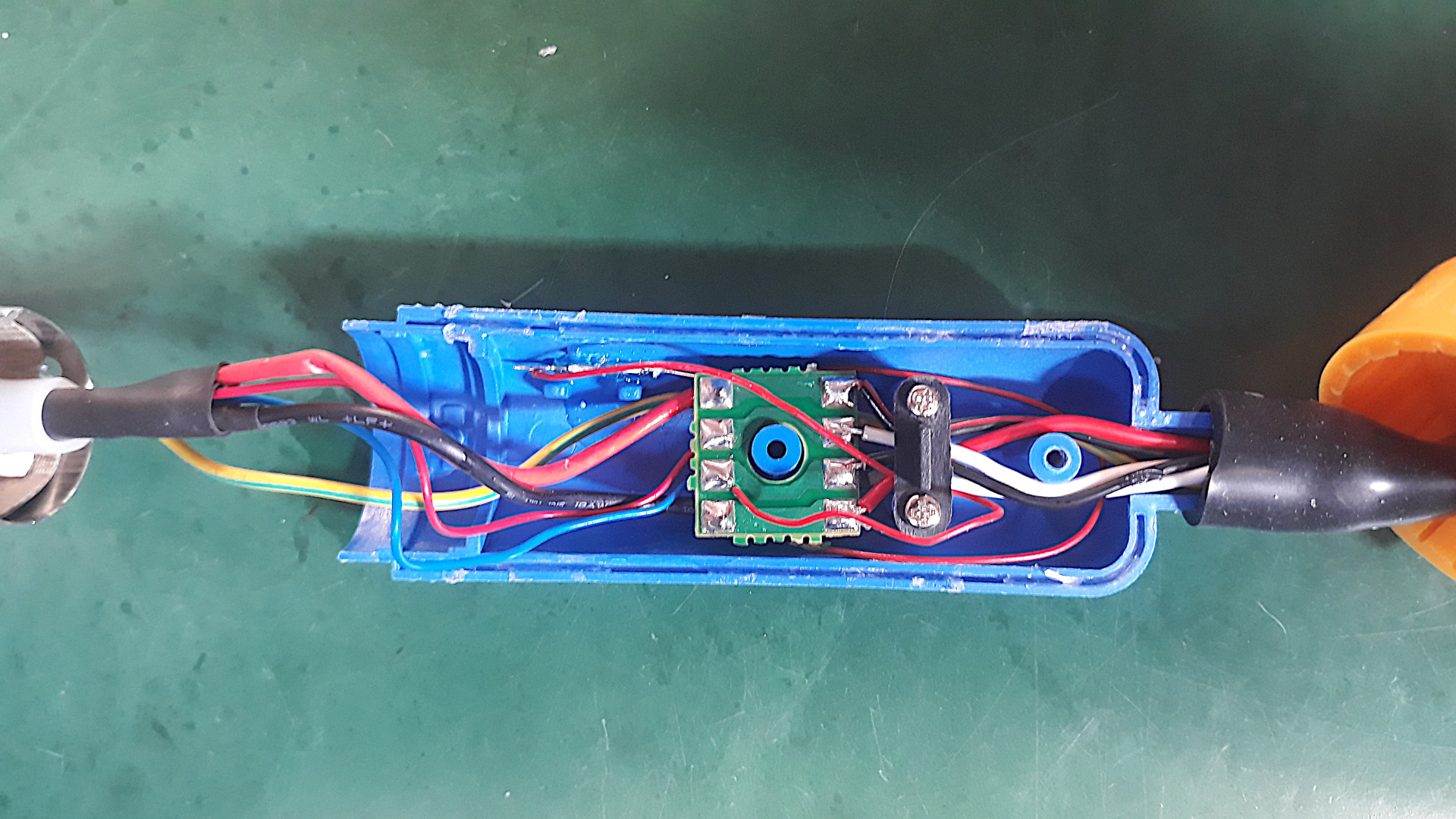

Zdemontuj obudowę kolby, aby uzyskać dostęp do grzałki.
Zlokalizuj element grzejny i jego przewody.
Sprawdź sposób podłączenia oraz ułożenie przewodów.
Odłącz przewody i ostrożnie wyjmij stary element.

Podczas demontażu nie uszkodź przewodów ani pozostałych części kolby.

Sprawdzenie starego elementu

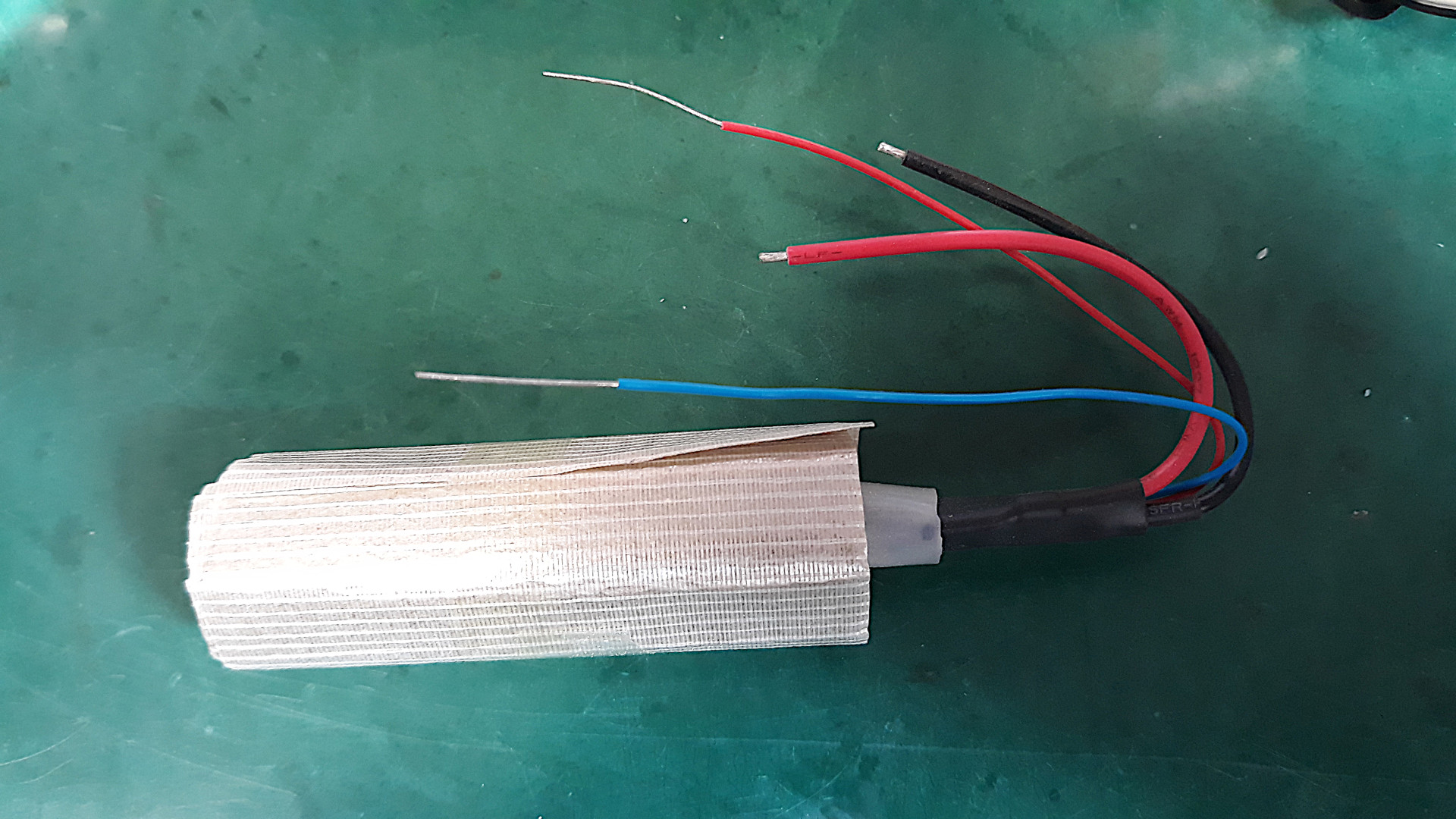

Po wyjęciu starego elementu można sprawdzić jego stan oraz porównać go z nową grzałką.

Orientacyjne wartości rezystancji sprawnego elementu

Rezystancja termopary : około 3 Ω
Rezystancja grzałki : około 90 Ω

Przed montażem należy upewnić się, że nowy element ma odpowiednie parametry oraz wymiary.

Prawidłowe dopasowanie elementu ma znaczenie dla jego właściwego montażu w kolbie.

Montaż nowej grzałki

Porównaj wymiary starego i nowego elementu.
Umieść nową grzałkę w miejscu poprzedniej.

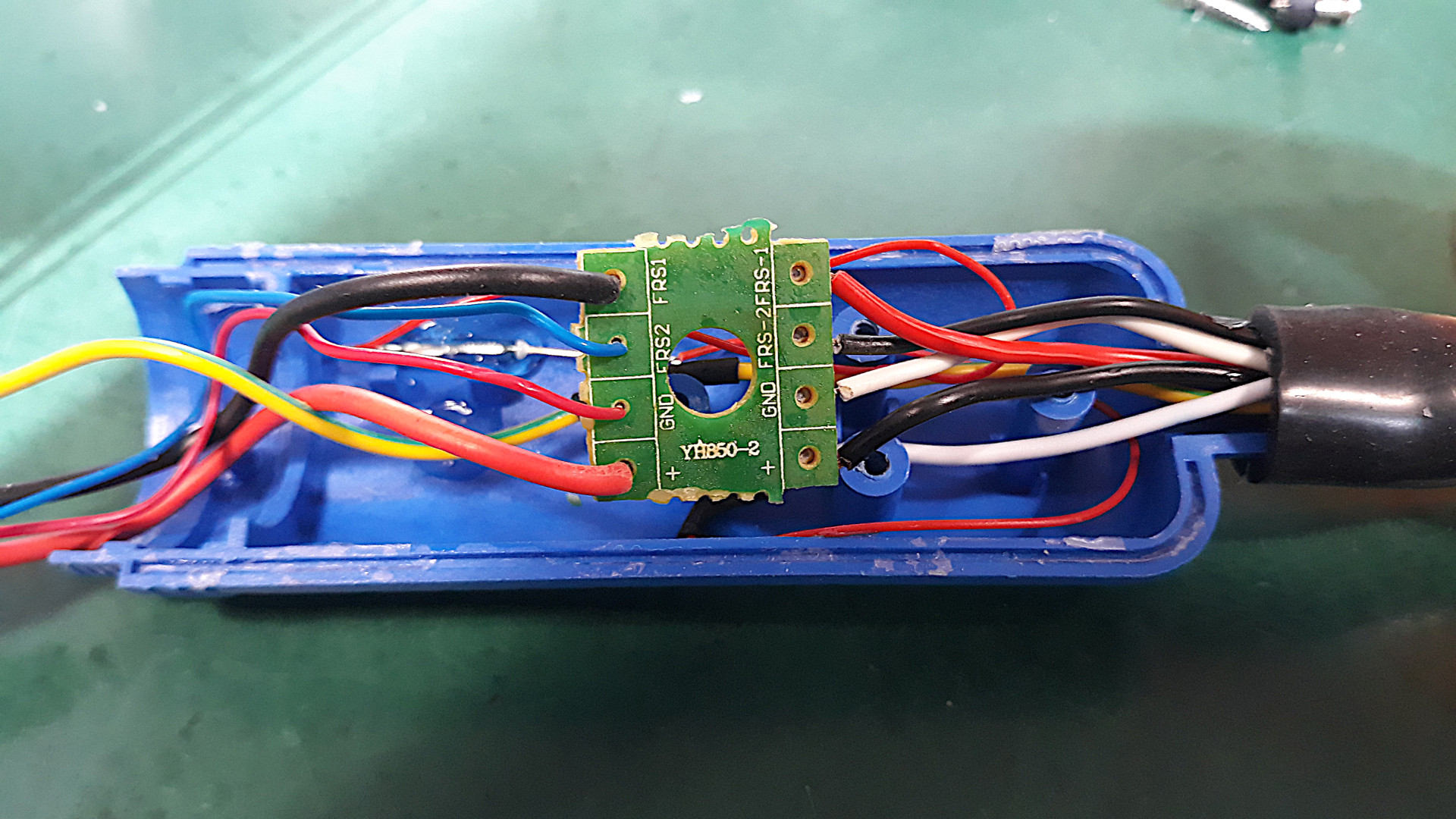

Podłącz przewody zgodnie z pierwotnym układem.
Sprawdź, czy przewody nie są przyciśnięte i nie stykają się z elementami narażonymi na wysoką temperaturę.
Sprawdź poprawność montażu, a następnie zamknij obudowę kolby.

Nie uruchamiaj urządzenia, jeśli połączenia są niepewne lub obudowa nie została prawidłowo zamontowana.

Sprawdzenie działania

Po zakończeniu montażu sprawdź, czy kolba prawidłowo nagrzewa powietrze i reaguje na ustawienia temperatury. Jeśli problem nadal występuje, przyczyną może być uszkodzenie przewodów, czujnika temperatury lub układu sterowania stacji.

Kompatybilne stacje lutownicze

Kolba Q208C jest stosowana w następujących modelach stacji:

WEP 992DA+ / Yihua 992DA+
WEP 8508D+ / Yihua 8508D+
WEP 8508 / Yihua 8508
WEP 8508D / Yihua 8508D
WEP 892D+ / Yihua 892D+
WEP 968DA++ / Yihua 968DA++

(do stacja z kompresorem)

Przed zakupem części zamiennej należy potwierdzić zgodność grzałki z posiadaną kolbą.

Podsumowanie

Wymiana uszkodzonego elementu grzejnego pozwala przywrócić sprawność kolby hotair bez konieczności wymiany całego zespołu. Kluczowe znaczenie ma dobór kompatybilnej części oraz prawidłowe podłączenie przewodów.
