Wymiana elementu grzejnego w kolbie rozlutowniczej WEP 948 8-PIN

21 września 2026

Stacje rozlutownicze z serii WEP / Yihua 948 (oraz ich odmiany) to niezwykle popularne narzędzia w serwisach elektroniki. Intensywna eksploatacja, wysokie temperatury oraz zasysana cyna sprawiają, że po jakimś czasie element grzejny (grzałka zintegrowana z czujnikiem temperatury) może ulec wypaleniu lub uszkodzeniu mechanicznemu.

W tym poradniku dowiesz się, jak prawidłowo i bezbłędnie przeprowadzić wymianę grzałki w kolbie rozlutowniczej.

1. Bezpieczeństwo przede wszystkim (BHP)

Przed przystąpieniem do jakichkolwiek prac serwisowych bezwzględnie przestrzegaj poniższych zasad:

Odłącz zasilanie: Wyjmij wtyczkę stacji lutowniczej z gniazdka sieciowego (230V).
Poczekaj na ostygnięcie: Kolba rozlutownicza podczas pracy osiąga temperatury rzędu 350–400°C. Przystąpienie do demontażu gorącego urządzenia grozi poważnym oparzeniem. Odczekaj minimum 20–30 minut po wyłączeniu stacji.
Ochrona oczu i rąk: W trakcie czyszczenia wnętrza kolby z resztek cyny i nagaru stosuj okulary ochronne.

2. Diagnostyka – czy to na pewno uszkodzona grzałka?

Zanim kupisz nową część i rozkręcisz kolbę, upewnij się, że problem tkwi faktycznie w grzałce:

Pomiar multimetrem: Wyłącz stację i odłącz kolbę. Sprawdź rezystancję na odpowiednich pinach wtyczki:
- Obwód grzałki: Powinien wykazywać niską rezystancję (około 10Ω). Przerwa w obwodzie (nieskończona rezystancja / Ω) oznacza przepaloną grzałkę.
- Czujnik temperatury (termopara): Powinien wykazywać ciągłość i niską rezystancję (około 3Ω).
Sprawdzenie kabla: Czasami uszkodzeniu ulega sam przewód łączący kolbę ze stacją w miejscu częstego zginania.

3. Potrzebne narzędzia

Do sprawnego przeprowadzenia wymiary przygotuj:

Nowy, dedykowany element grzejny (pasujący do Twojego modelu stacji, np. WEP 948 / 948-II).
Lutownicę kolbową (do odlutowania starych przewodów, jeśli są wlutowane na stałe).
Wkrętaki precyzyjne (płaskie / krzyżakowe).
Pęsetę oraz małe szczypce / cążki boczne.
Alkohol izopropylowy (IPA) i patyczki higieniczne do czyszczenia.

4. Instrukcja wymiany krok po kroku

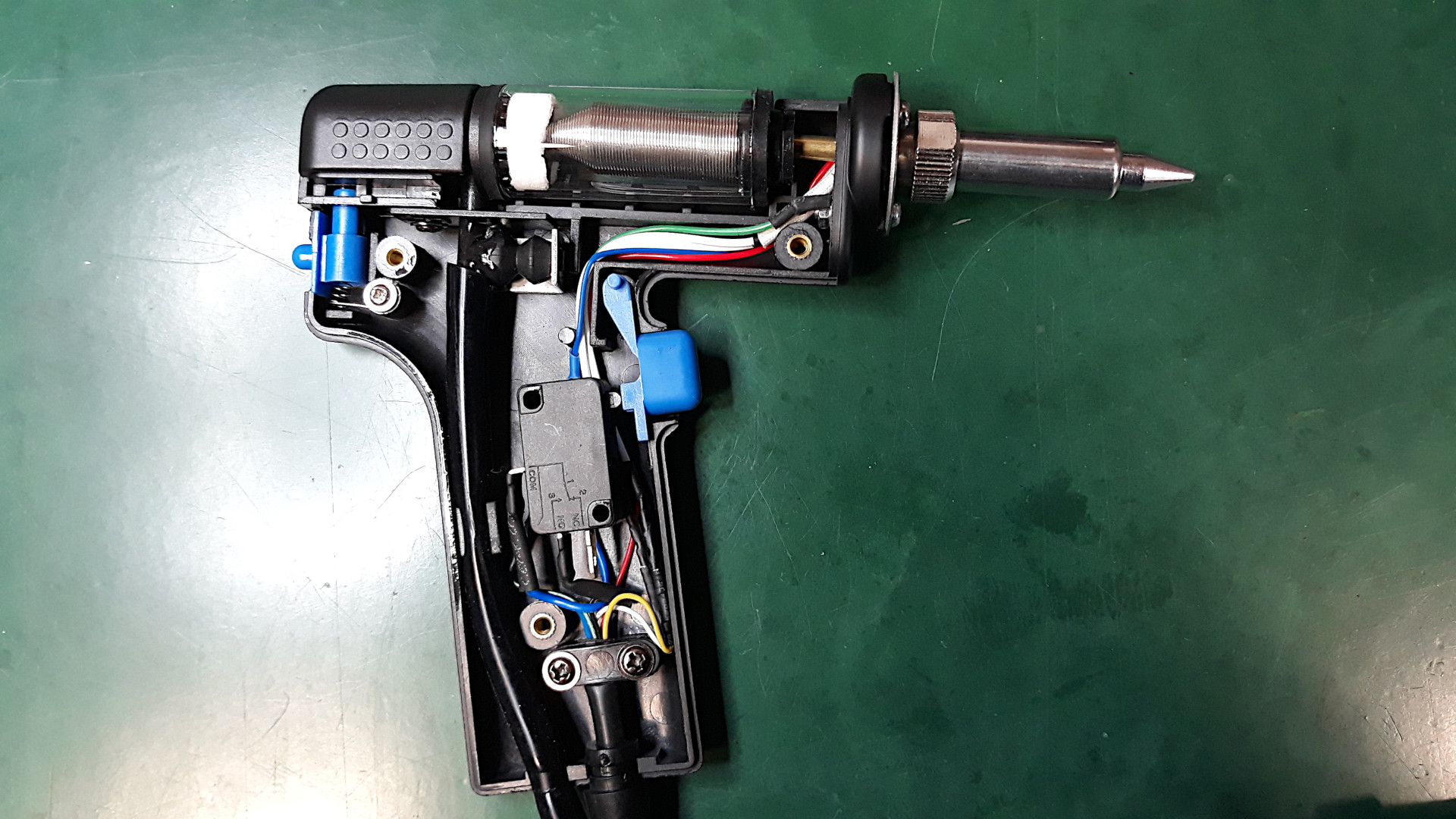

Krok 1: Demontaż obudowy kolby rozlutowniczej

Zdejmij metalową dyszę ssącą oraz tubę / zbiorniczek na cynę wraz z filtrami ochronnymi.
Odkręć lub zsuń osłony plastikowe / tuleje blokujące, które zabezpieczają wnętrze kolby i dają dostęp do rdzenia grzewczego.
Postępuj bardzo delikatnie – elementy konstrukcyjne bywają spasowane na wcisk, a zatrzaski w starszych kolbach mogą być kruche pod wpływem temperatury.

Krok 2: Wyjęcie starego elementu grzejnego

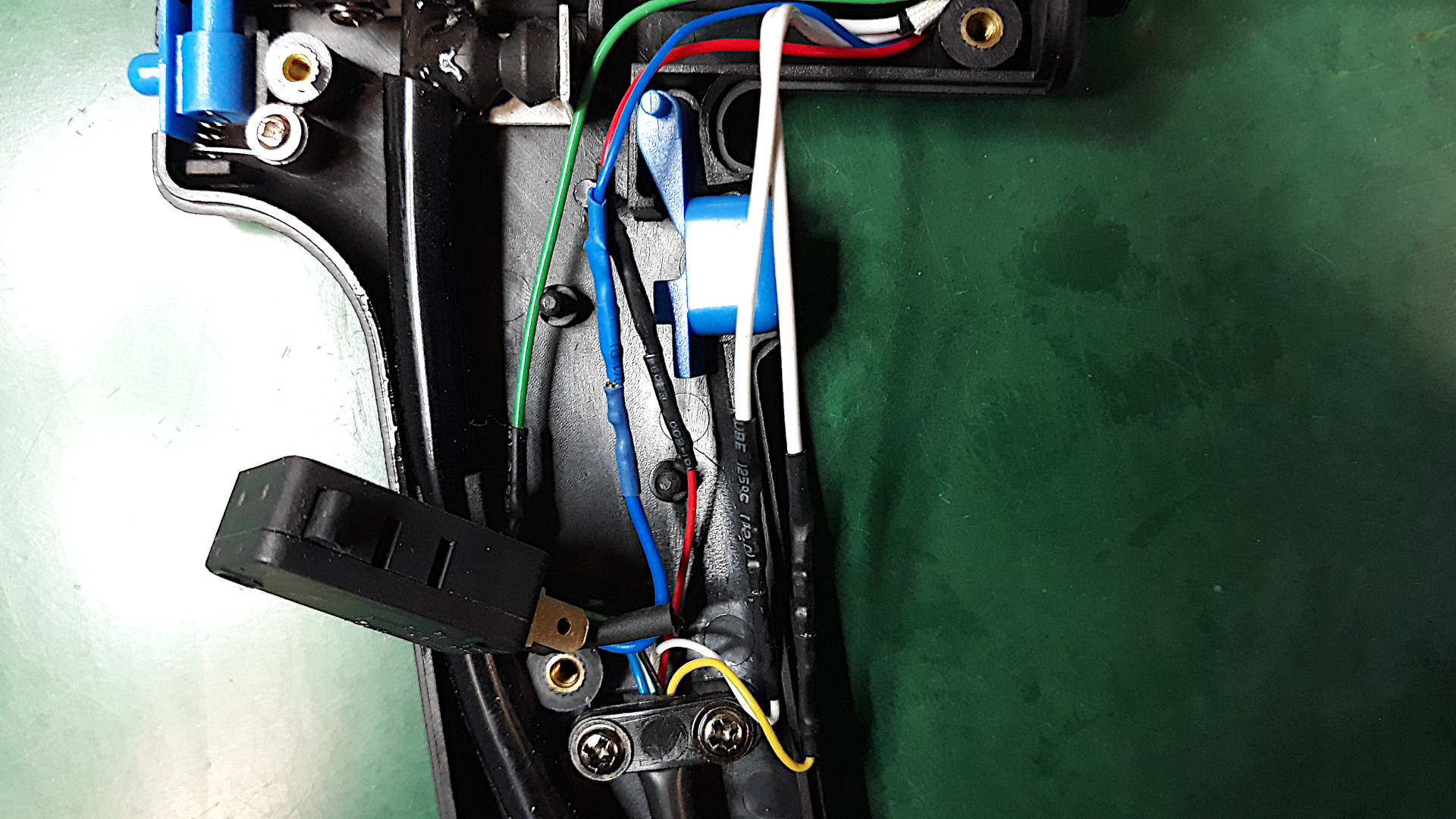

Zlokalizuj miejsce połączenia przewodów grzałki oraz czujnika temperatury.
Zapamiętaj (lub zrób zdjęcie) ułożenia przewodów oraz ich kolorów, aby poprawnie wlutować nową część.
Ostrożnie odlutuj przewody starej grzałki od płytki drukowanej lub złącza w kolbie.
Wysuń uszkodzony element grzejny z obudowy. Uwaga: Ceramiczne rdzenie grzejne są niezwykle kruche – unikaj ich zgniatania i uderzania.

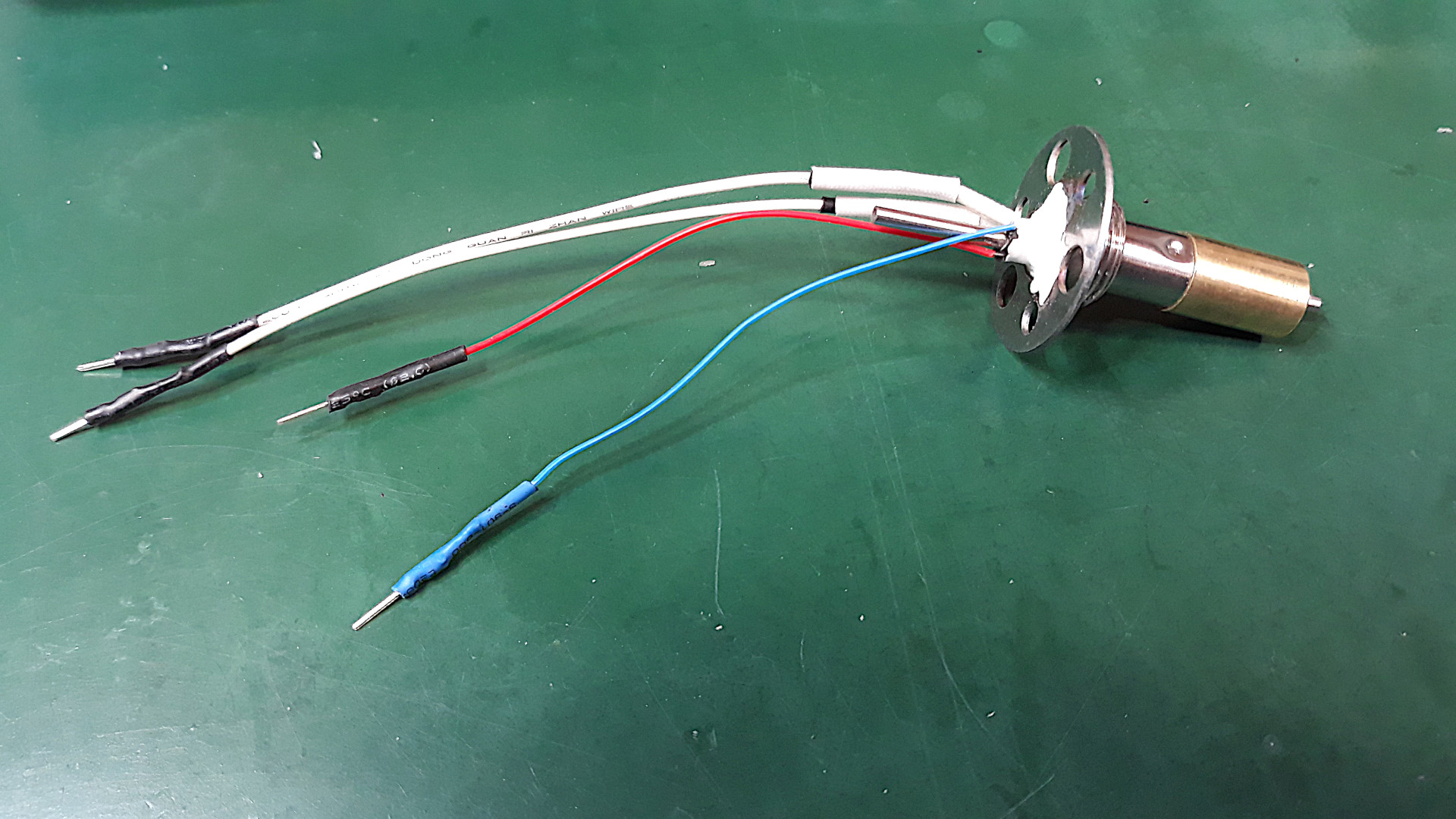

Krok 3: Montaż nowego elementu grzejnego

Wsuń nowy element grzejny w gniazdo kolby, zwracając uwagę na jego prawidłową pozycję oraz poprowadzenie przewodów (nie mogą być one zagięte ani napięte, aby nie uległy przetarciu).
Przylutuj przewody nowego elementu do odpowiednich pól lutowniczych/styków, pilnując, aby nie pomylić polaryzacji czujnika temperatury (odwrócenie termopary może skutkować brakiem kontroli temperatury lub błędem stacji).
Zabezpiecz miejsca lutowania i ułóż przewody wewnątrz obudowy tak, aby nie uległy zwarciu przy składaniu.

Krok 4: Składanie kolby

Zmontuj obudowę kolby w odwrotnej kolejności do demontażu, dokręcając elementy z wyczuciem (zbyt silne dokręcenie ceramicznych lub plastikowych elementów może je uszkodzić).
Zamontuj czystą tubę na cynę oraz odpowiednią dyszę ssącą.

Kolba rozlutownicza jest elementem wyposażenia stacji przeznaczonym do usuwania lutowia podczas prac serwisowych i naprawczych. W przypadku uszkodzenia elementu grzejnego możliwa jest jego wymiana bez konieczności wymiany całej kolby.

W tym poradniku przedstawiamy informacje dotyczące wymiany elementu grzejnego w kolbie rozlutowniczej stosowanej w stacjach WEP 948, WEP 948-II oraz WEP 948 UPGRADE.

5. Pierwsze uruchomienie i test

Podłącz kolbę do stacji lutowniczej, a stację do sieci elektrycznej.
Uruchom urządzenie i ustaw niską temperaturę początkową (np. 150–200°C), obserwując na wyświetlaczu, czy temperatura rośnie płynnie i stabilnie.
Jeśli temperatura gwałtownie skacze na maksimum lub stacja sygnalizuje błąd (Error / Open), natychmiast wyłącz urządzenie – oznacza to pomyłkę w podłączeniu przewodów czujnika lub zwarcie.
Po upewnieniu się, że grzanie działa poprawnie, podnieś temperaturę roboczą i przetestuj funkcję zasysania cyny

Element grzejny kompatybilny z kolbą oraz kolba rozlutownicza

Kolba rozlutownicza do stacji WEP / Yihua / BAKU / Repro

WEP 948 / Yihua 948
WEP 948-II / Yihua 948-II
WEP 948 UPGRADE / Yihua 948 UPGRADE
