Wymiana elementu grzejnego w kolbie rozlutowniczej WEP 948D 6-PIN

17 września 2026

Element grzejny jest jednym z najważniejszych elementów kolby rozlutowniczej. Odpowiada za nagrzewanie kolby i umożliwia skuteczne roztapianie lutowia podczas usuwania elementów z płytek PCB.

W przypadku zużycia lub uszkodzenia grzałki nie zawsze konieczna jest wymiana całej kolby. W kolbie rozlutowniczej WEP 948D Standard z wtykiem 6-PIN można wymienić sam element grzejny.

W tym poradniku pokazujemy, na co zwrócić uwagę przed rozpoczęciem naprawy, jak przygotować kolbę do demontażu, wymienić element grzejny oraz sprawdzić jej działanie po zakończeniu prac.

Do jakiej kolby pasuje ten element grzejny?

Opisywany poradnik dotyczy kolby rozlutowniczej stosowanej w stacji:

WEP 948D Standard
kolba z wtykiem 6-PIN

Przed zakupem elementu grzejnego należy sprawdzić model stacji oraz liczbę pinów we wtyczce kolby. Wersji 6-PIN nie należy utożsamiać z innymi wersjami kolb stosowanymi w modelach 948D.

Element grzejny opisany w tym poradniku pracuje przy napięciu AC 36 V ±10% i częstotliwości 380 kHz.

Kiedy wymienić element grzejny?

Uszkodzona grzałka może powodować różne problemy podczas pracy kolby rozlutowniczej. Do typowych objawów należą:

kolba nie nagrzewa się,
kolba nagrzewa się nieprawidłowo,
temperatura jest niestabilna,
stacja nie osiąga ustawionej temperatury,
pojawiają się problemy z odczytem temperatury,
stacja sygnalizuje problem związany z elementem grzejnym lub czujnikiem.

Nie każdy problem z nagrzewaniem oznacza jednak uszkodzoną grzałkę. Przed jej wymianą warto sprawdzić również przewody, połączenia oraz stan samej kolby.

Co przygotować przed wymianą?

Przed rozpoczęciem pracy przygotuj:

nowy element grzejny przeznaczony do odpowiedniej wersji kolby,
narzędzia potrzebne do otwarcia kolby,
miejsce do bezpiecznego wykonania naprawy,
w razie potrzeby aparat lub telefon do wykonania zdjęcia połączeń przewodów.

Wskazówka: przed odłączeniem starej grzałki warto zrobić zdjęcie jej podłączenia. Ułatwi to późniejsze odtworzenie oryginalnego sposobu połączenia.

Bezpieczeństwo przed rozpoczęciem pracy

Przed demontażem:

Wyłącz stację.
Odłącz przewód zasilający od sieci.
Odłącz kolbę od stacji.
Poczekaj, aż kolba całkowicie ostygnie.
Dopiero po ostygnięciu rozpocznij demontaż.

Element grzejny oraz pozostałe części kolby mogą pozostawać bardzo gorące jeszcze przez pewien czas po zakończeniu pracy.

Krok 1 – demontaż kolby

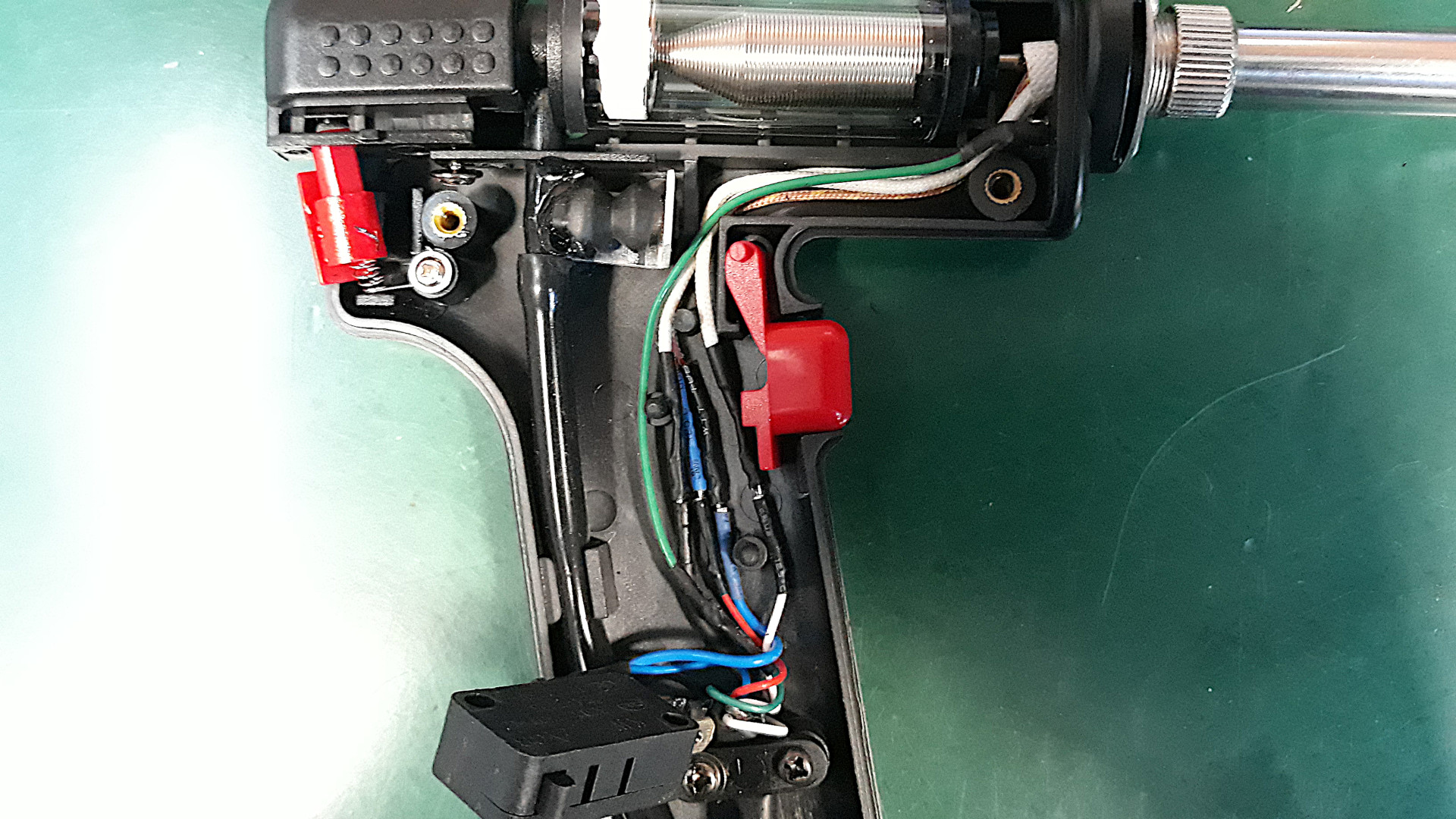

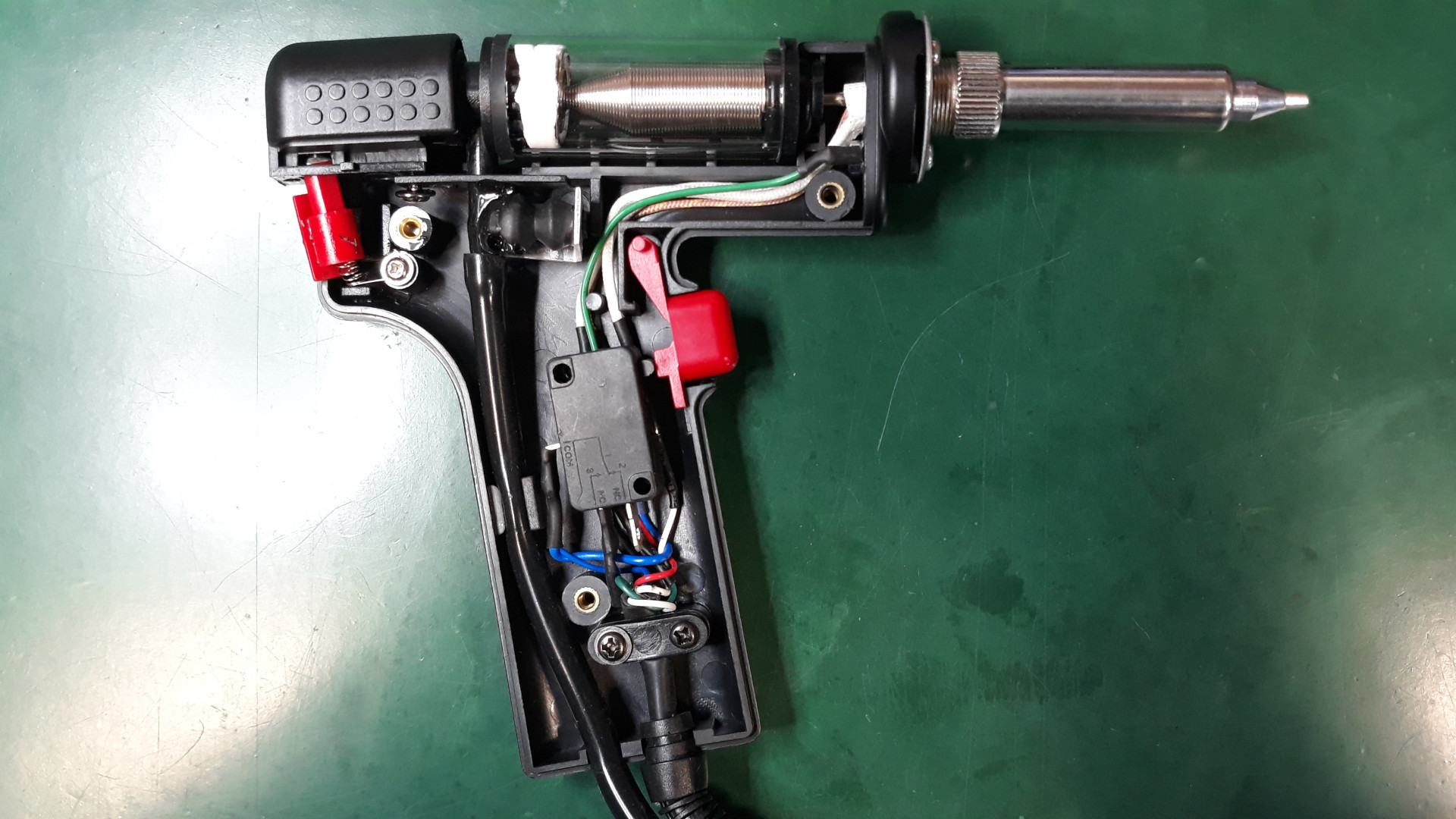

Otwórz obudowę kolby, aby uzyskać dostęp do elementu grzejnego i jego przewodów.

Przed odłączeniem starego elementu sprawdź sposób prowadzenia przewodów. Warto również wykonać zdjęcie połączeń.

Następnie odłącz przewody elementu grzejnego i wyjmij zużytą grzałkę z kolby.

Podczas demontażu zachowaj ostrożność, aby nie uszkodzić przewodów, izolacji oraz pozostałych elementów znajdujących się wewnątrz kolby.

Krok 2 – montaż nowego elementu grzejnego

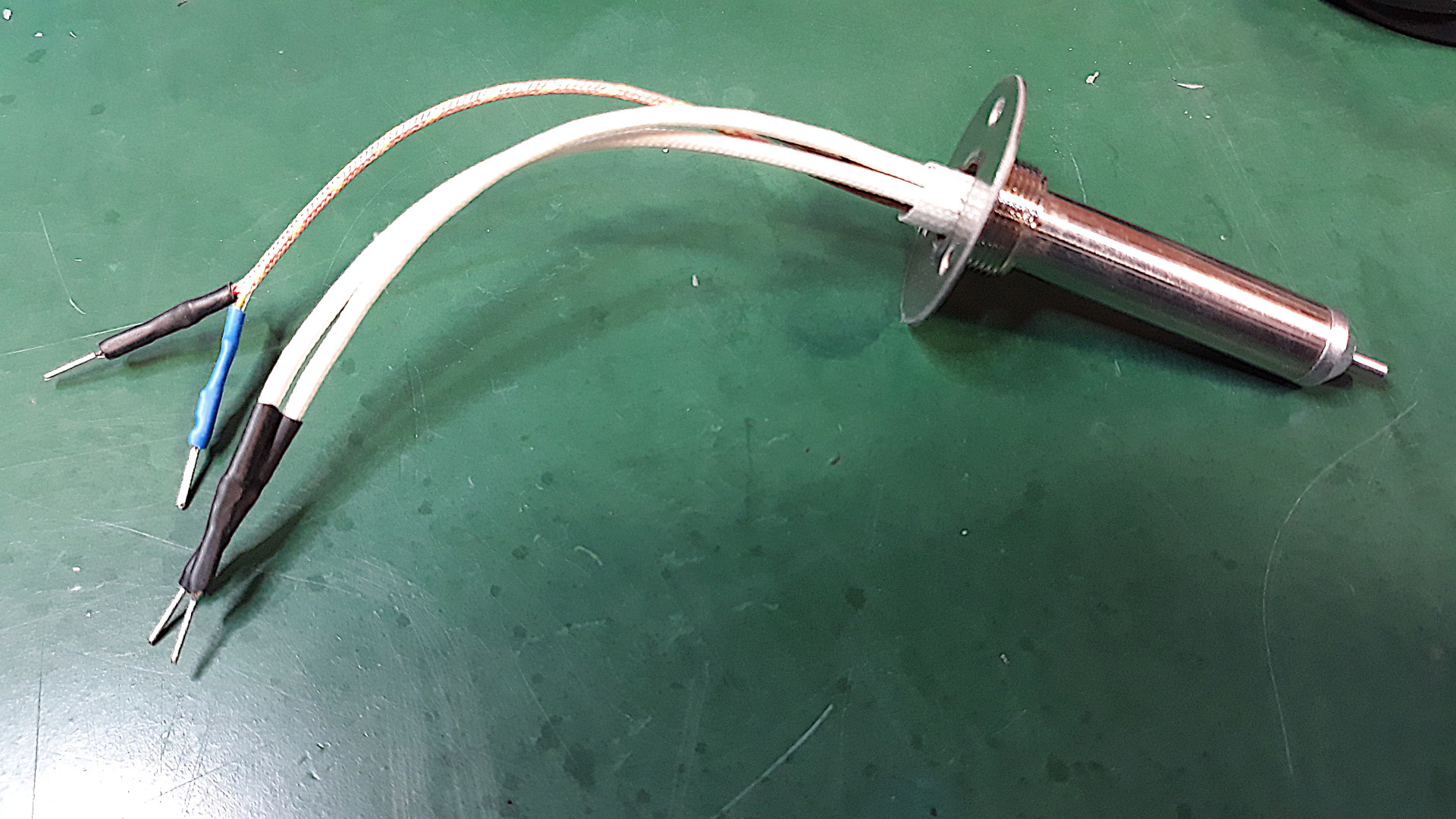

Umieść nowy element grzejny w miejscu starego.

Zwróć uwagę na jego prawidłowe położenie oraz sposób prowadzenia przewodów.

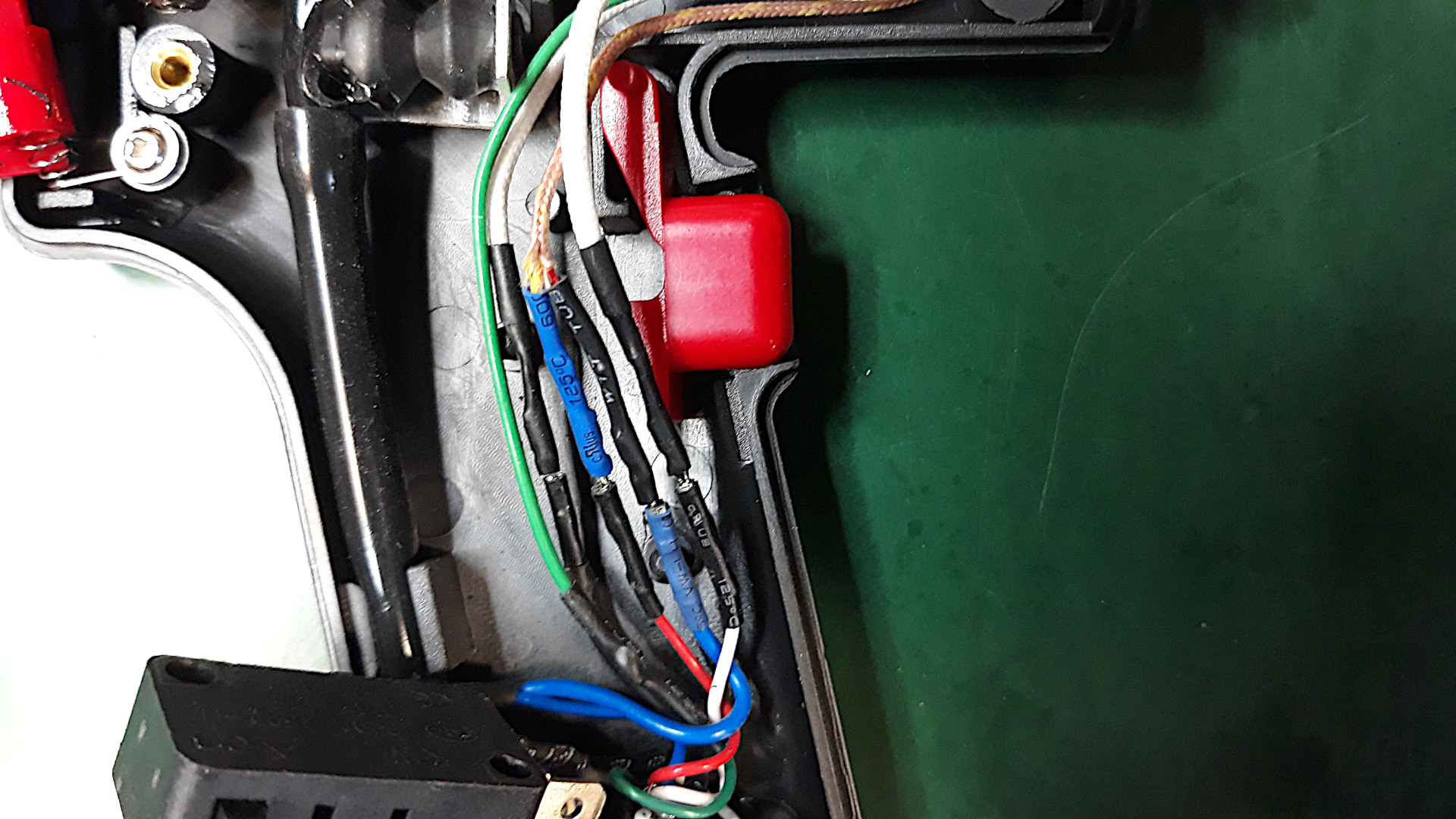

Przewody nowego elementu należy podłączyć zgodnie z oryginalnym sposobem połączenia. Nie należy zmieniać ich kolejności bez sprawdzenia schematu lub dokumentacji odpowiedniej wersji kolby.

Po podłączeniu sprawdź, czy przewody nie są nadmiernie naprężone, zagięte lub narażone na przyciśnięcie podczas zamykania obudowy.

Krok 3 – ponowne złożenie kolby

Przed zamknięciem obudowy sprawdź:

czy element grzejny znajduje się we właściwym miejscu,
czy wszystkie przewody są prawidłowo podłączone,
czy przewody są właściwie ułożone,
czy żaden przewód nie może zostać przyciśnięty,
czy wszystkie elementy kolby znajdują się na swoich miejscach.

Następnie zamknij obudowę i zamocuj wszystkie elementy w odwrotnej kolejności niż podczas demontażu.

Krok 4 – sprawdzenie działania

Po złożeniu kolby podłącz ją do stacji.

Uruchom urządzenie i sprawdź, czy element grzejny prawidłowo się nagrzewa oraz czy stacja poprawnie odczytuje temperaturę.

Jeżeli kolba nie nagrzewa się lub zachowuje się nieprawidłowo, przed ponownym uruchomieniem należy wyłączyć stację i sprawdzić:

połączenia przewodów,
prawidłowe zamontowanie elementu grzejnego,
stan przewodów,
zgodność zastosowanej grzałki z wersją kolby.

Kalibracja temperatury po wymianie grzałki

Po wymianie elementu grzejnego warto sprawdzić dokładność temperatury kolby i, jeżeli jest to wymagane, przeprowadzić jej kalibrację.

Jest to szczególnie istotne wtedy, gdy po wymianie grzałki wskazanie temperatury różni się od rzeczywistej temperatury końcówki roboczej.

Do dokładnej kontroli temperatury należy użyć odpowiedniego miernika temperatury przeznaczonego do pomiarów w lutowaniu i rozlutowywaniu.

6-PIN – sprawdź wersję kolby przed zakupem

W przypadku WEP 948D szczególnie ważne jest sprawdzenie wersji kolby przed zamówieniem części.

Poradnik dotyczy wymiany elementu grzejnego w kolbie WEP 948D Standard z wtykiem 6-PIN.

Nie należy dobierać elementu wyłącznie na podstawie oznaczenia „WEP 948D”. Przed zakupem warto sprawdzić:

dokładny model stacji,
wersję kolby,
liczbę pinów we wtyczce,
zgodność elementu grzejnego z daną wersją kolby.

Pozwala to uniknąć zakupu niewłaściwej części.

Podsumowanie

Wymiana elementu grzejnego w kolbie rozlutowniczej WEP 948D pozwala przywrócić sprawność kolby bez konieczności wymiany całego uchwytu.

W przypadku opisywanej wersji należy zwrócić szczególną uwagę na kolbę WEP 948D Standard z wtykiem 6-PIN oraz zgodność zastosowanej grzałki z jej parametrami.

Najważniejsze podczas wymiany jest prawidłowe podłączenie przewodów, właściwe ułożenie elementu grzejnego oraz dokładne sprawdzenie działania kolby po zakończeniu naprawy. Po wymianie warto również skontrolować i w razie potrzeby skalibrować temperaturę.
