Wymiana grzałki w kolbie rozlutowniczej WEP 948D UPGRADE i 948D-II 7-PIN

21 września 2026

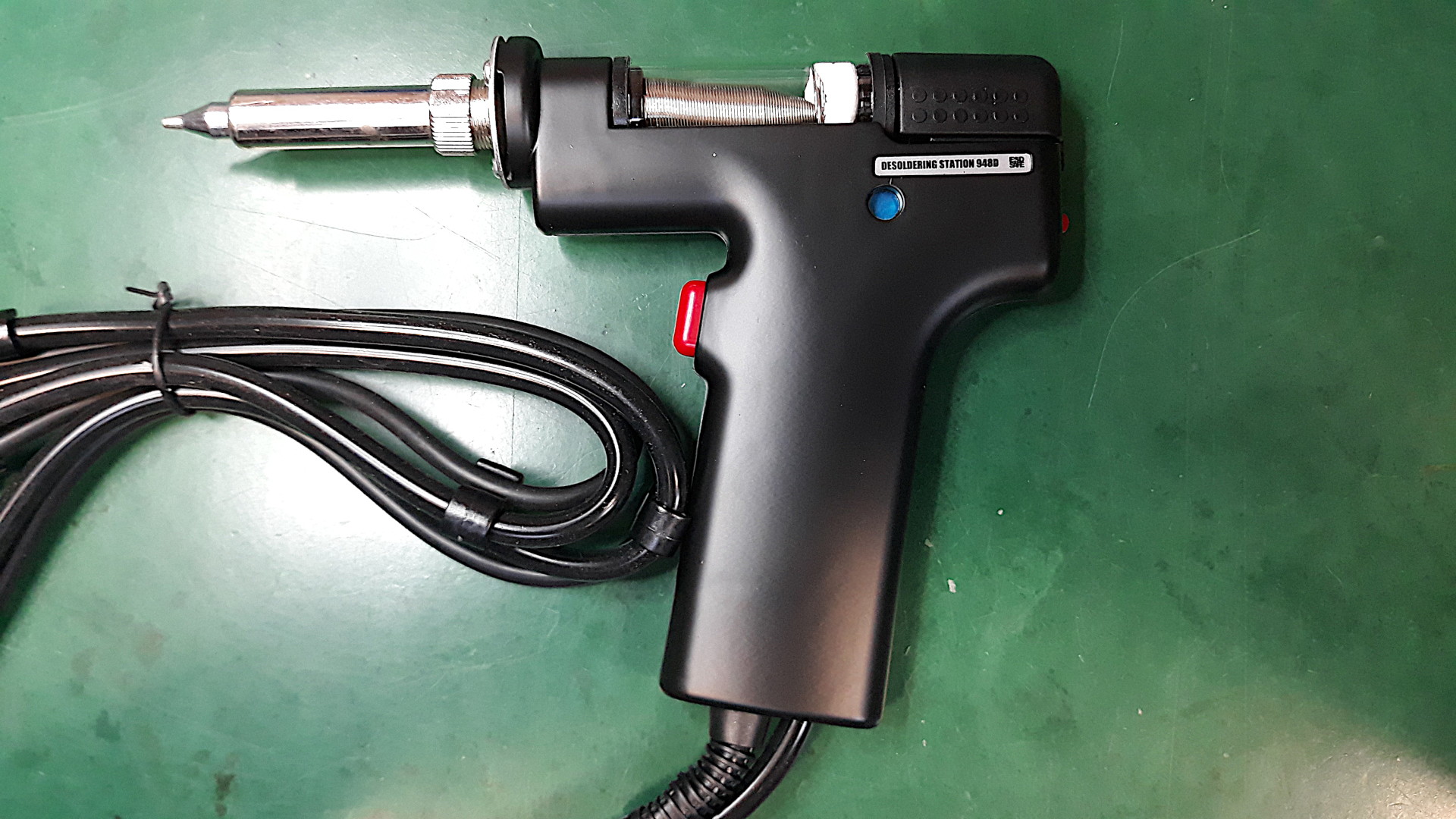

Kolba rozlutownicza umożliwia podgrzewanie lutowia i usuwanie elementów elektronicznych z płytek PCB. Jeśli kolba przestaje się nagrzewać prawidłowo, przyczyną może być uszkodzony element grzejny. W takim przypadku wymiana samej grzałki może być alternatywą dla zakupu kompletnej kolby.

Ten poradnik dotyczy wymiany elementu grzejnego w kolbie rozlutowniczej w wersji 7-PIN, stosowanej w stacjach WEP 948D UPGRADE oraz WEP 948D-II. Przed rozpoczęciem naprawy należy upewnić się, że nowa część odpowiada posiadanej wersji kolby.

Jaki element grzejny wybrać?

Do wymiany należy dobrać grzałkę zgodną z konstrukcją kolby oraz modelem stacji.

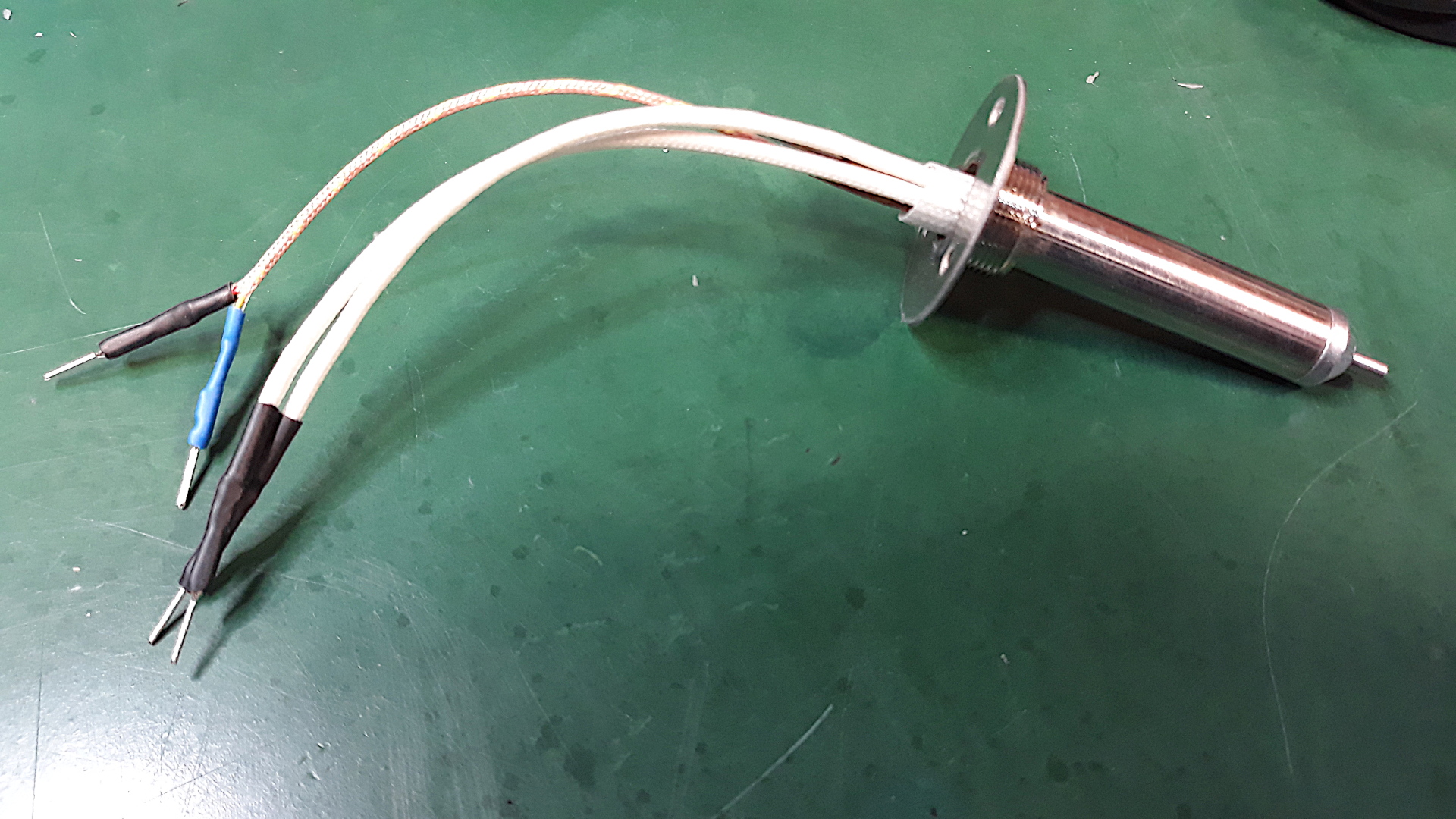

Parametry elementu grzejnego:

Napięcie: AC 36 V ±10%
Częstotliwość: 380 kHz

Nowy element grzejny do kolby rozlutowniczej WEP 948D UPGRADE i 948D-II 7-PIN kupisz w naszym sklepie: element grzejny – sprawdź produkt.

Przed zakupem sprawdź oznaczenie modelu stacji oraz zgodność części z posiadaną kolbą. Zwróć również uwagę na wersję złącza – kolby 6-PIN i 7-PIN nie należy traktować jako zamiennych bez potwierdzenia kompatybilności.

Kiedy warto sprawdzić grzałkę?

Uszkodzenie elementu grzejnego może objawiać się brakiem nagrzewania kolby lub problemami z osiąganiem wymaganej temperatury. Podobne objawy mogą jednak wynikać również z uszkodzenia przewodów, połączeń albo innych elementów urządzenia.

Przed wymianą warto więc sprawdzić stan przewodów i połączeń. Nie należy zakładać, że każdy problem z nagrzewaniem oznacza awarię samej grzałki.

Przygotowanie do wymiany

Przed rozpoczęciem pracy:

Wyłącz stację rozlutowniczą.
Odłącz ją od zasilania sieciowego.
Poczekaj, aż kolba całkowicie ostygnie.
Odłącz kolbę od stacji.
Przygotuj odpowiedni element grzejny oraz narzędzia potrzebne do demontażu.

Bezpieczeństwo: nie wykonuj prac przy urządzeniu podłączonym do zasilania. Jeśli nie masz doświadczenia w naprawie urządzeń elektronicznych, zleć wymianę serwisowi.

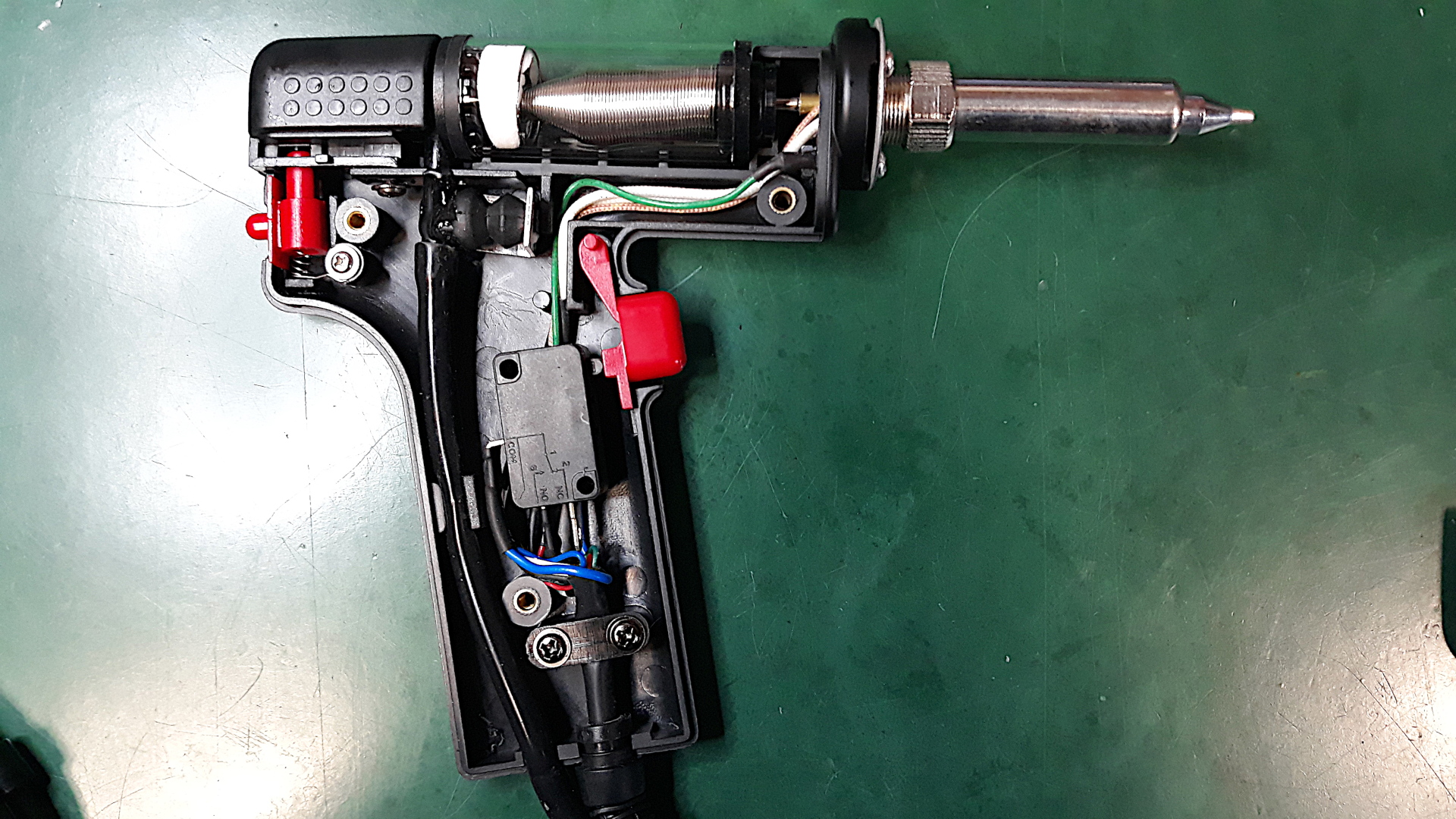

Krok 1. Demontaż kolby

Otwórz obudowę kolby w sposób odpowiedni dla jej konstrukcji, aby uzyskać dostęp do elementu grzejnego.

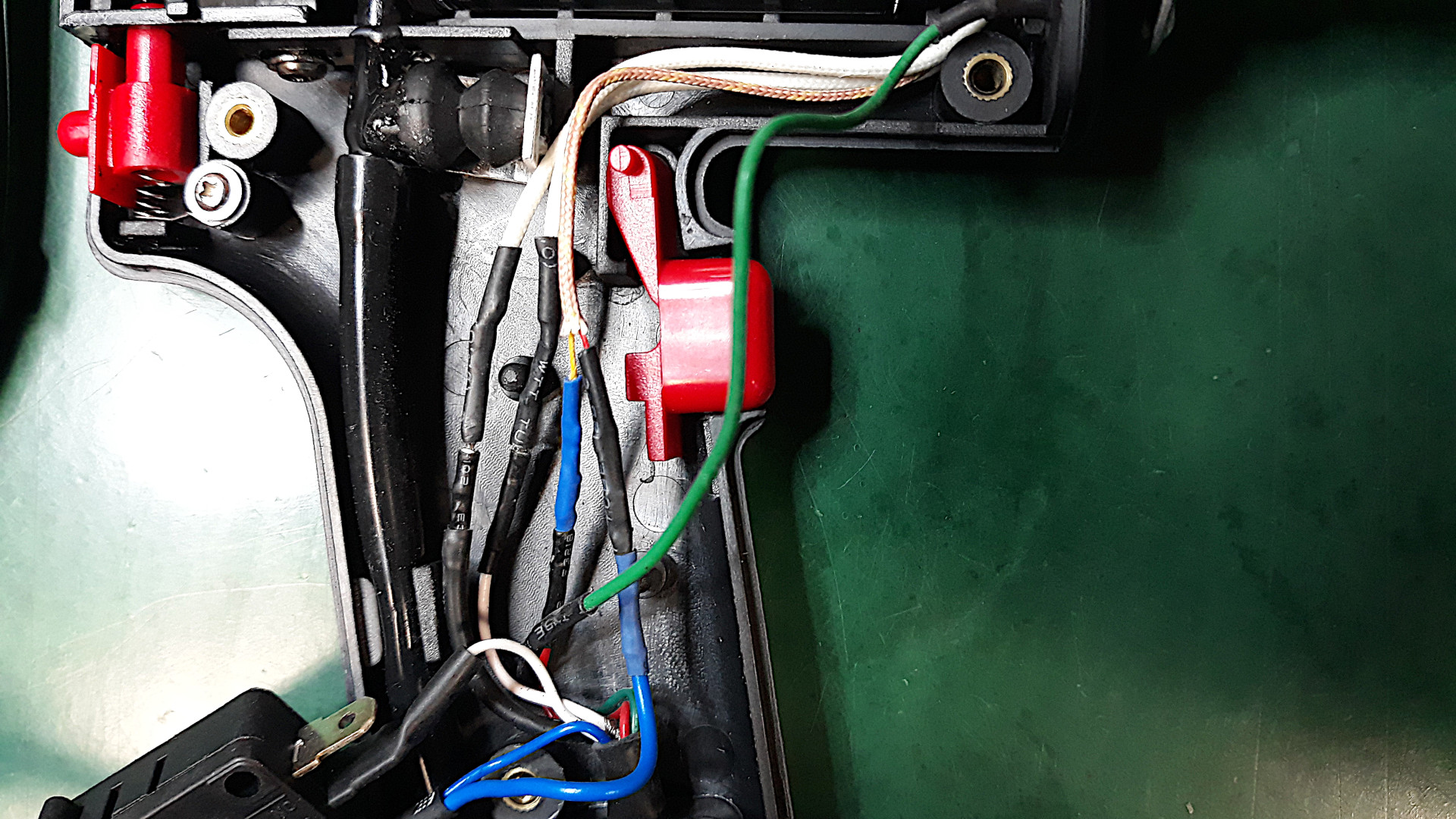

Przed odłączeniem przewodów warto wykonać zdjęcie ich ułożenia i połączeń. Ułatwi to późniejsze odtworzenie pierwotnego układu.

Ostrożnie wyjmij stary element grzejny. Nie ciągnij za przewody i nie uszkadzaj pozostałych części kolby. Jeśli połączenia lub sposób mocowania różnią się od oczekiwanych, przerwij demontaż i sprawdź dokumentację właściwą dla danego modelu.

Krok 2. Montaż nowej grzałki

Porównaj nowy element ze zdemontowaną częścią i upewnij się, że jest przeznaczony do tej wersji kolby.

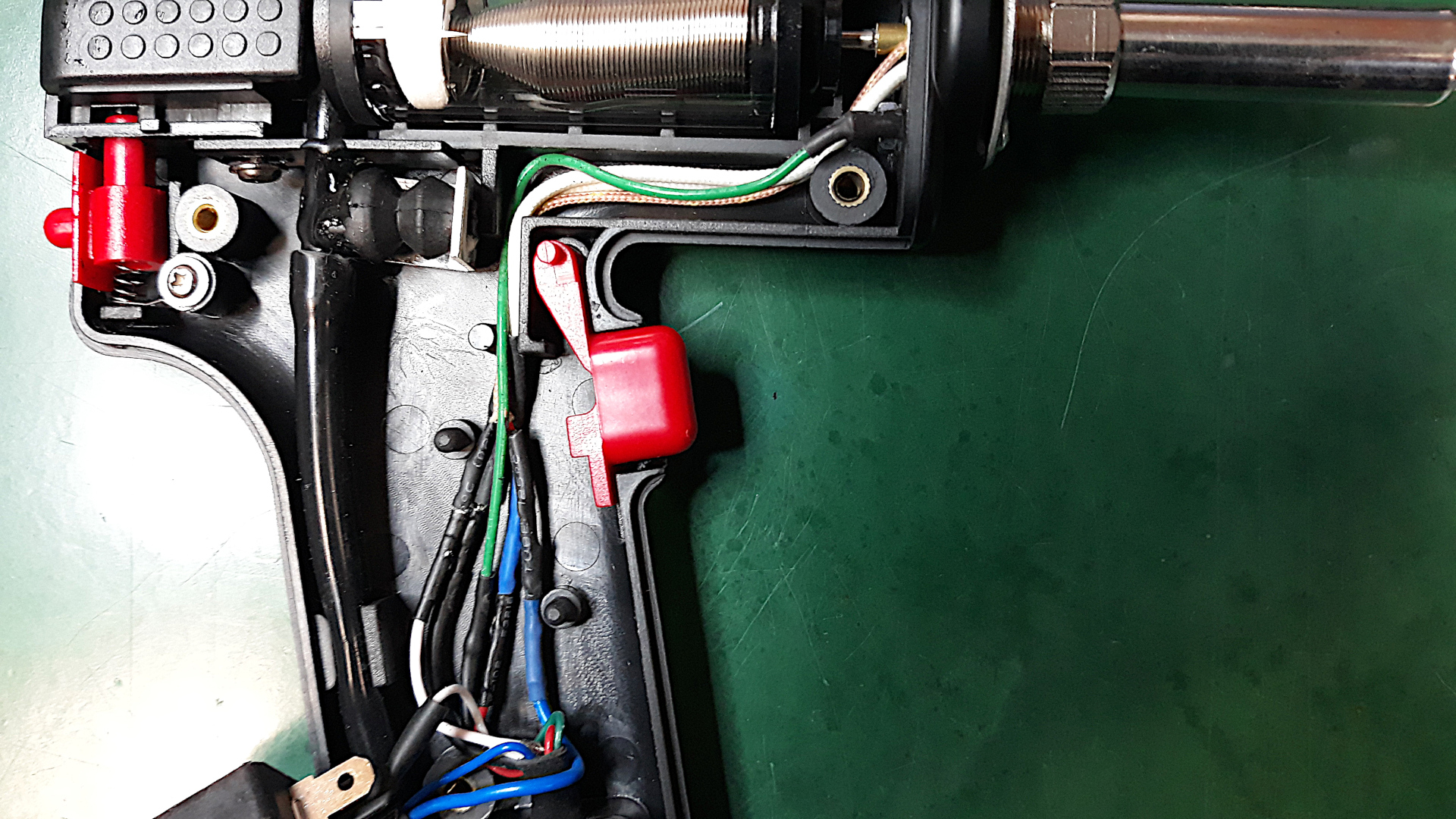

Umieść grzałkę w odpowiednim miejscu i odtwórz sposób jej zamocowania oraz prowadzenia przewodów. Połączenia wykonaj zgodnie z pierwotnym układem i dokumentacją urządzenia – nie dobieraj ich na podstawie samego koloru przewodów.

Przewody nie mogą być przyciśnięte przez obudowę, nadmiernie zgięte ani narażone na uszkodzenie podczas składania kolby.

Krok 3. Kontrola i złożenie kolby

Przed zamknięciem obudowy sprawdź:

czy element grzejny jest prawidłowo osadzony;
czy połączenia zostały wykonane poprawnie;
czy przewody nie są przyciśnięte ani uszkodzone;
czy wszystkie elementy kolby znajdują się na swoich miejscach.

Jeżeli wszystko jest prawidłowo zamontowane, złóż kolbę i zamocuj jej obudowę.

Krok 4. Sprawdzenie działania po wymianie

Po zakończeniu montażu upewnij się, że kolba jest prawidłowo złożona i podłączona do odpowiedniej stacji. Następnie sprawdź działanie urządzenia zgodnie z instrukcją producenta.

Zwróć uwagę na prawidłowe nagrzewanie oraz ewentualne komunikaty błędów lub inne nieprawidłowości. Jeśli kolba nie działa poprawnie, wyłącz stację, odłącz ją od zasilania i ponownie sprawdź montaż oraz połączenia. Nie kontynuuj pracy z urządzeniem, którego działanie budzi wątpliwości.

Ważne: wersja 7-PIN a 6-PIN

Poradnik dotyczy kolby w wersji 7-PIN do stacji WEP 948D UPGRADE oraz WEP 948D-II. Przed zakupem części sprawdź oznaczenie urządzenia i rodzaj złącza.

Nie dobieraj grzałki ani kompletnej kolby wyłącznie na podstawie podobnej nazwy modelu. W razie wątpliwości porównaj posiadaną część z opisem produktu lub skontaktuj się ze sprzedawcą.

Podsumowanie

Wymiana uszkodzonego elementu grzejnego może pozwolić przywrócić sprawność kolby bez wymiany całego zespołu. Kluczowe znaczenie ma dobór zgodnej części, bezpieczny demontaż oraz prawidłowe odtworzenie połączeń.

Do opisywanej wersji stosuje się element grzejny o parametrach AC 36 V ±10% i częstotliwości 380 kHz. Przed zakupem upewnij się, że część jest przeznaczona do posiadanej kolby 7-PIN.
