Wymiana elementu grzejnego 131A w kolbie WEP 907F
16 września 2026

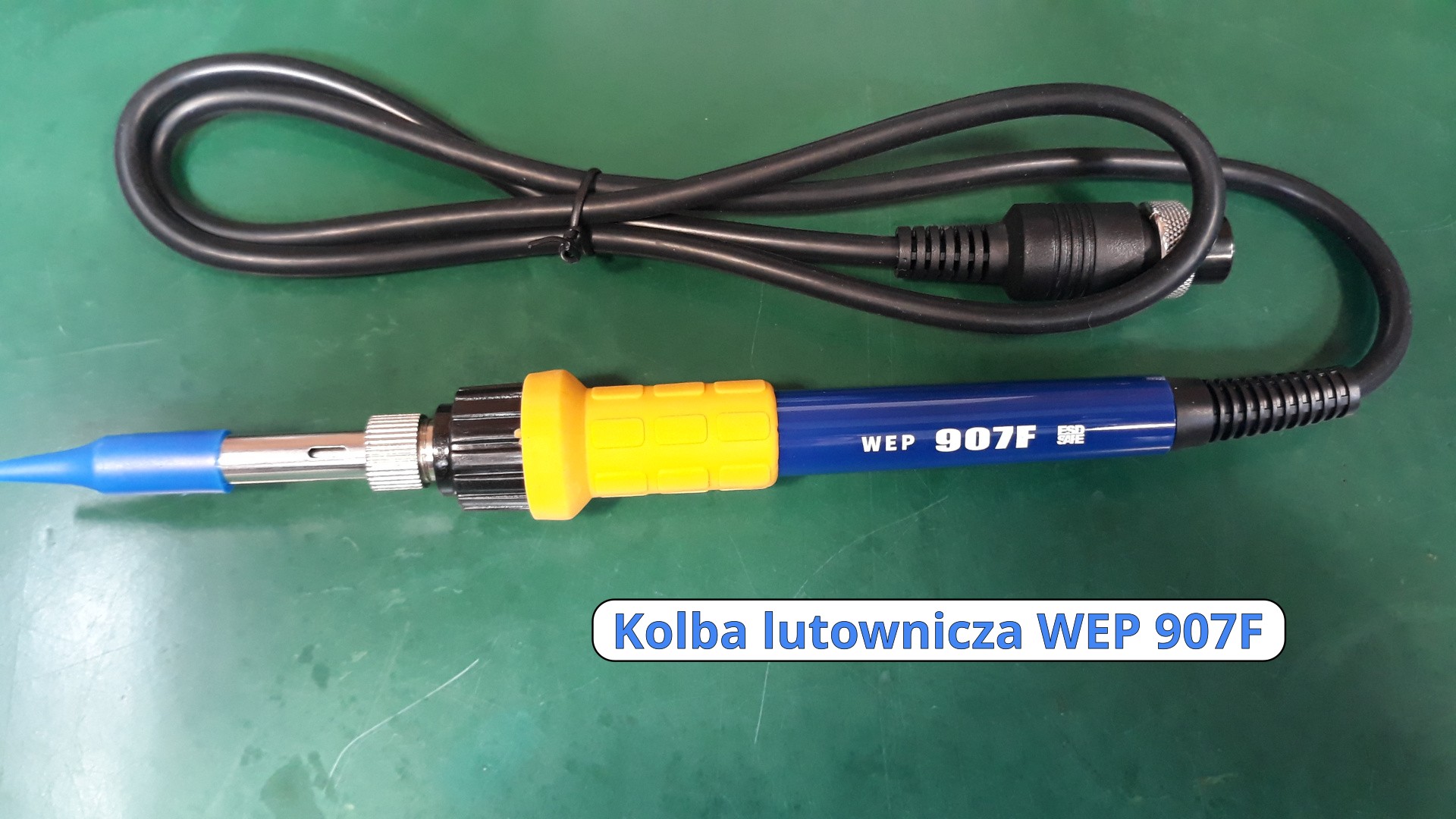

Kolba lutownicza WEP 907F wykorzystuje ceramiczny element grzejny o symbolu 131A odpowiedzialny za nagrzewanie grota do ustawionej temperatury. Z czasem grzałka może się zużyć lub ulec uszkodzeniu. Jednym z rozwiązań jest wtedy wymiana samego elementu grzejnego, bez konieczności wymiany całej kolby.
W tym poradniku pokazujemy, na co zwrócić uwagę podczas wymiany ceramicznej grzałki WEP 131A stosowanej w kolbach WEP 907F i WEP 907I.
Element grzejny 131A

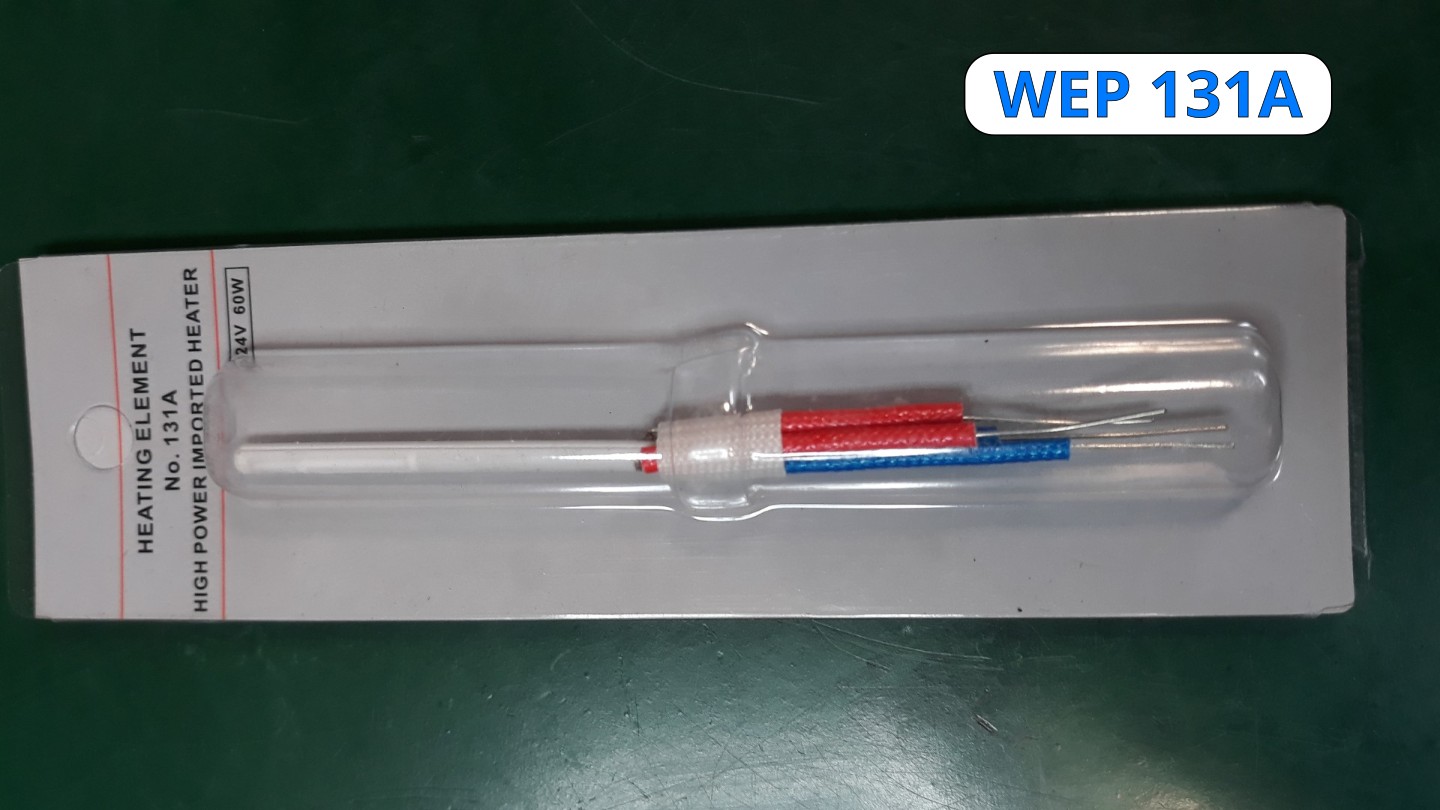

Do kolby WEP 907F przeznaczony jest ceramiczny element grzejny WEP o mocy 60 W. Element jest również przeznaczony do kolb WEP 907I oraz kompatybilnych stacji lutowniczych WEP/Yihua.
Grzałka odpowiada za nagrzewanie grota i utrzymanie odpowiedniej temperatury podczas lutowania.
Parametry elementu grzejnego
- Typ: ceramiczny element grzejny
- Napięcie: 24 V AC ±10%
- Moc: 60 W
- Rezystancja grzałki – czerwona izolacja: 2–4 Ω
- Rezystancja termopary – niebieska izolacja: 40–60 Ω
Kiedy wymienić element grzejny?
Uszkodzenie lub zużycie grzałki może powodować problemy z nagrzewaniem kolby. Jeżeli kolba nie osiąga prawidłowej temperatury lub nie nagrzewa się prawidłowo, element grzejny może wymagać sprawdzenia i ewentualnej wymiany.
Przed wymianą warto sprawdzić stan elementu oraz jego rezystancję. Pozwala to upewnić się, czy problem rzeczywiście dotyczy grzałki.
Przygotowanie do wymiany
Przed rozpoczęciem pracy należy:
- Wyłączyć stację lutowniczą.
- Odłączyć stację od zasilania.
- Poczekać, aż kolba i grot całkowicie ostygną.
- Przygotować nowy element grzejny odpowiedni do kolby WEP 907F.
- Przygotować narzędzia potrzebne do demontażu kolby.
Demontaż kolby WEP 907F
Po całkowitym ostygnięciu kolby można rozpocząć jej demontaż.
Najpierw należy uzyskać dostęp do elementu grzejnego znajdującego się wewnątrz kolby. Podczas demontażu warto zachować kolejność zdejmowanych części.
Dobrym rozwiązaniem jest również wykonanie zdjęć połączeń przewodów przed odłączeniem starego elementu. Dzięki temu podczas montażu nowej grzałki można łatwo sprawdzić pierwotne ułożenie przewodów oraz sposób podłączenia elementu.
-
Odkręć metalową tulejkę, a następnie zdejmij grot oraz metalową osłonę elementu grzejnego.
-
Odkręć czarną tulejkę mocującą tulejkę z grotem. Po jej odkręceniu uzyskasz dostęp do elementu grzejnego zamocowanego na płytce PCB.
-
W celu wyjęcia płytki PCB zalecamy delikatnie popchnąć czarny przewód zasilający w kierunku elementu grzejnego. Dzięki temu płytka PCB wraz z zamocowanym elementem grzejnym wysunie się w całości, bez nadmiernego obciążania połączeń przewodów.
-
Po uzyskaniu dostępu do grzałki sprawdź stan starego elementu grzejnego. W pierwszej kolejności przeprowadź kontrolę wizualną. Jeżeli widoczne są oznaki znacznego zużycia, pęknięcia lub inne uszkodzenia mechaniczne, element należy wymienić.
-
Następnie sprawdź parametry elektryczne elementu grzejnego. Jeżeli zmierzone wartości nie mieszczą się w poniższym zakresie, element kwalifikuje się do wymiany.
Wartości pomiarowe
Dla tego typu ceramicznego elementu grzejnego prawidłowe wartości rezystancji wynoszą:
-
Grzałka – przewody z czerwoną izolacją: 2–4 Ω
-
Termopara – przewody z niebieską izolacją: 40–60 Ω
Montaż nowej grzałki
Po wyjęciu starego elementu można zamontować nową ceramiczną grzałkę.
Podłączenie elementu grzejnego

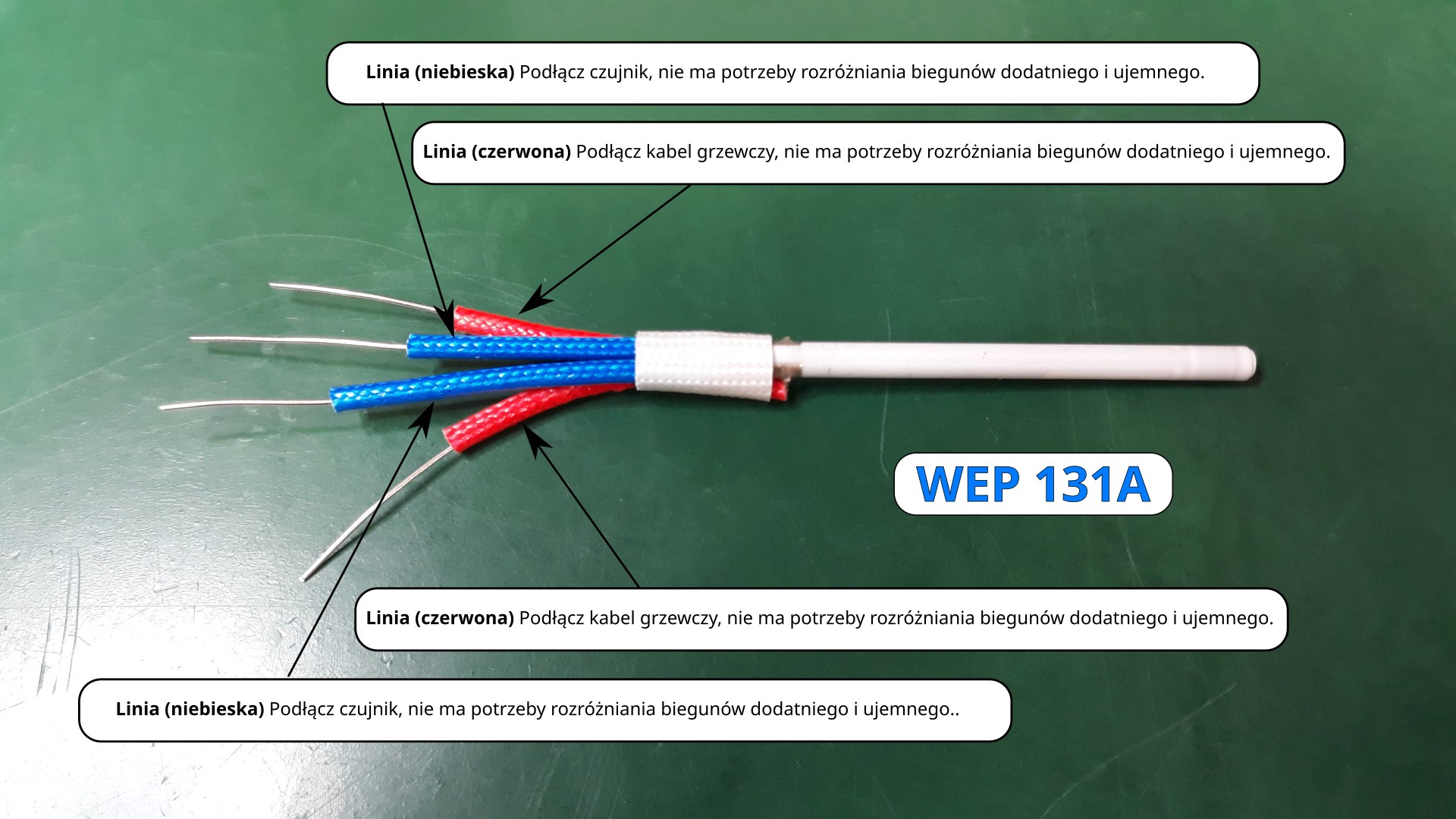

W przypadku tego elementu należy zwrócić uwagę na przewody:

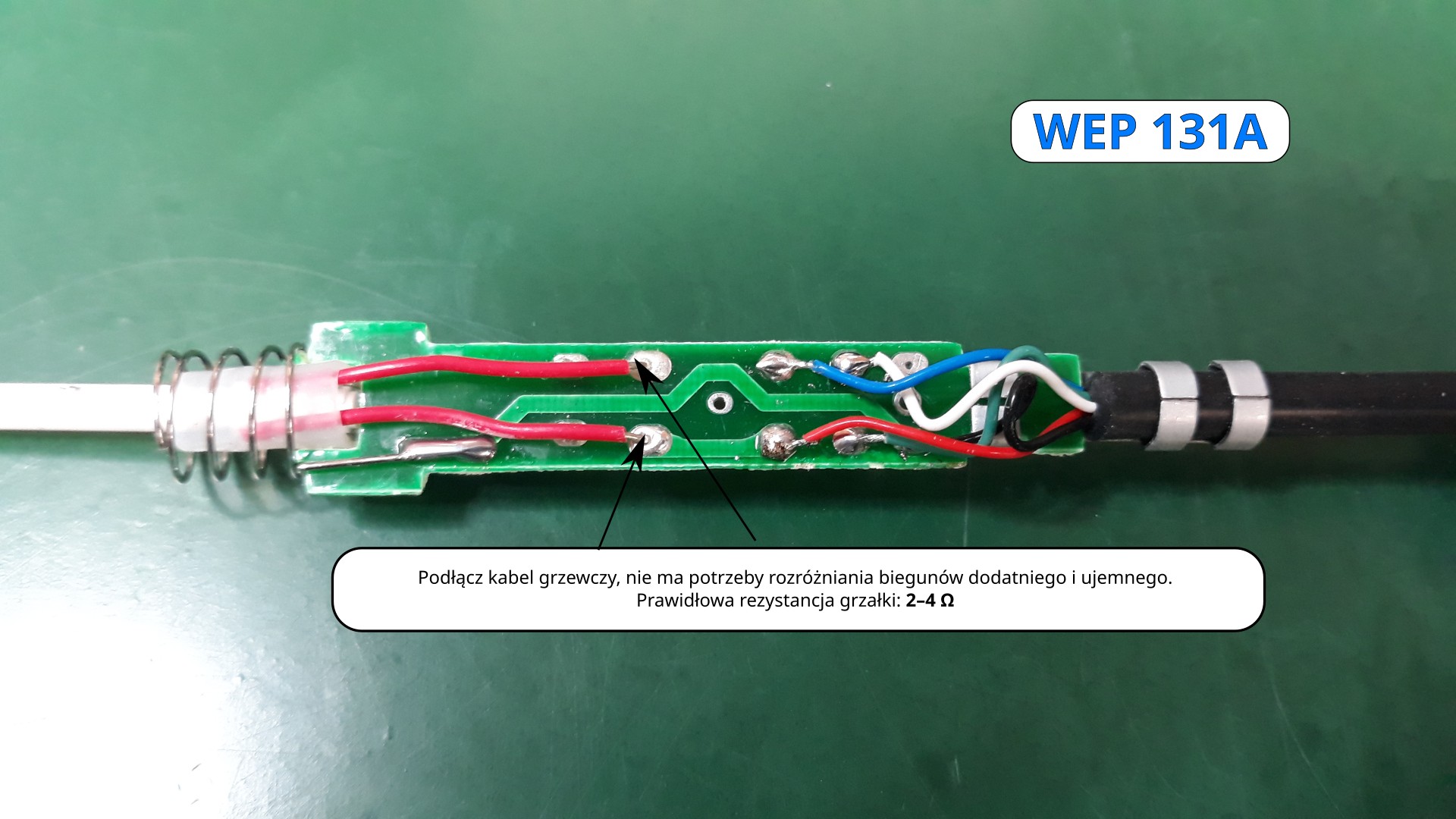

- przewody czerwone – podłączenie grzałki,

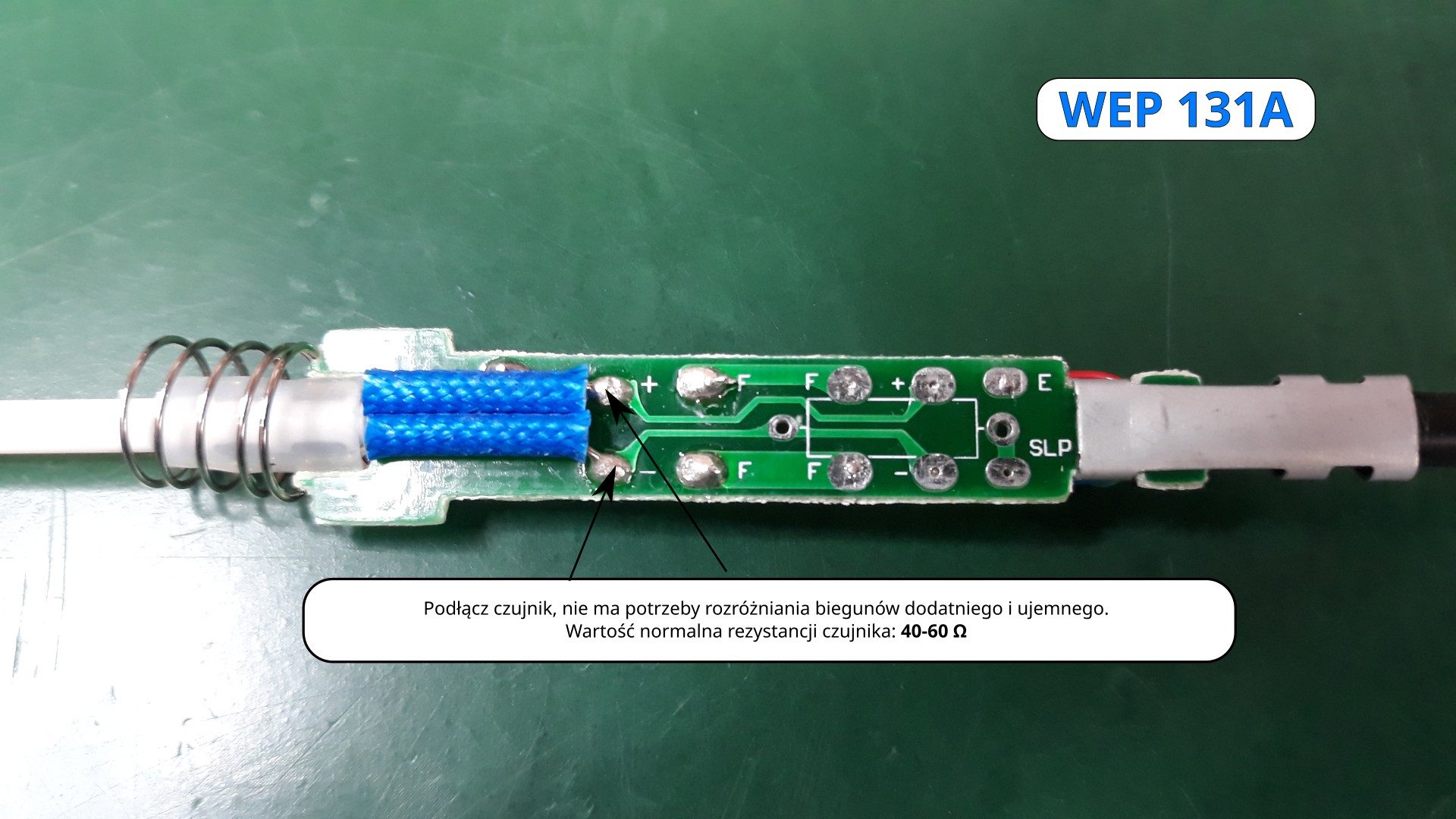

- przewody niebieskie– podłączenie czujnika temperatury.
Złożenie kolby
Po zamontowaniu elementu grzejnego należy ponownie złożyć kolbę.
Przed zamknięciem obudowy warto sprawdzić:
- czy element grzejny znajduje się we właściwym miejscu,
- czy przewody są prawidłowo ułożone,
- czy żaden przewód nie jest przyciśnięty,
- czy wszystkie elementy zostały zamontowane w odpowiedniej kolejności.
Po zamknięciu kolby można podłączyć ją do stacji.
Sprawdzenie działania po wymianie
Po zakończeniu wymiany należy sprawdzić działanie kolby.
Kolba powinna prawidłowo rozpocząć nagrzewanie i osiągać ustawioną temperaturę. Należy również zwrócić uwagę na stabilność temperatury podczas pracy.
Jeżeli lutownica nie osiąga zadanej temperatury, może to być spowodowane tym że jest to nowy element grzejny i trzeba przeprowadzić ponowną kalibrację temperatury, Jak twój model stacji znajdziesz w innych artykułach poradnika.
Jeżeli po wymianie elementu grzejnego i kalibracji kolba nadal nie działa prawidłowo, przyczyna może znajdować się w innym elemencie układu, np. w połączeniach, przewodzie lub układzie sterowania.
Przed zakupem sprawdź kompatybilność
Przed zakupem należy upewnić się, że posiadana kolba lub stacja lutownicza jest kompatybilna z oferowanym elementem grzejnym WEP 131A.
Nie należy dobierać grzałki wyłącznie na podstawie jej wyglądu. Ważne są przede wszystkim zgodność z konkretnym modelem oraz parametry elementu.
Element grzejny kompatybilny z kolbami 907F i 907I
Element grzejny występuje w lutownicach firm WEP / Yihua / BAKU / Repro
|
|
|
|
Najczęściej zadawane pytania – WEP 907F
Czy grzałka WEP 131A pasuje do kolby WEP 907F?
Tak. Ceramiczny element grzejny WEP 131A o mocy 60 W jest przeznaczony do kolby WEP 907F. Przed zakupem należy sprawdzić zgodność konstrukcji i połączeń.
Jak sprawdzić, czy grzałka w kolbie jest uszkodzona?
Grzałkę można sprawdzić za pomocą multimetru ustawionego na pomiar rezystancji (Ω). Pomiar należy wykonać po odłączeniu kolby od stacji i zasilania.
Jakie są objawy uszkodzenia elementu grzejnego?
Typowe objawy to brak nagrzewania kolby, nieprawidłowa regulacja temperatury lub niestabilna praca lutownicy. Podobne objawy mogą jednak powodować również uszkodzenia przewodu lub elektroniki stacji.
Czy po wymianie grzałki trzeba kalibrować stację lutowniczą?
Po wymianie warto sprawdzić rzeczywistą temperaturę grota i porównać ją ze wskazaniem stacji. Kalibrację należy wykonać, jeżeli wyniki pomiarów wskazują na taką potrzebę.
Czy można wymienić samą grzałkę bez wymiany całej kolby?
Tak. Jeżeli uszkodzeniu uległ wyłącznie element grzejny, a pozostałe części kolby są sprawne, można wymienić samą grzałkę.
