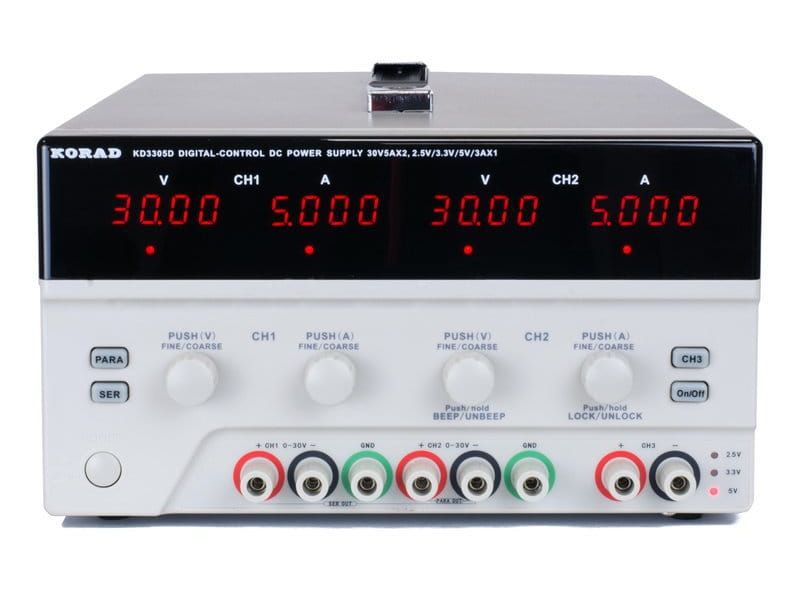

Zasilacz KORAD potrójny KD3305D 2x30V5A 1x5V3A
Potrójny zasilacz laboratoryjny KORAD KA3305D (2x 0-30V/5A + 5V/3A). Transformatorowa konstrukcja, tryby pracy szeregowej (60V/5A) oraz równoległej (30V/10A), pamięć 5 nastaw (M1-M5), rozdzielczość 10 mV / 1 mA, przycisk ON/OFF OUTPUT oraz zabezpieczenia OCP i OVP. Niezastąpiony w serwisie i laboratorium!
| Kod ean | 5907558240733 |
|---|
Zasilacz laboratoryjny KORAD KD3305D
Potrójny zasilacz laboratoryjny KORAD KD3305D (2x 0–30V/5A + 1x 5V/3.3V/2.5V 3A) to wielokanałowe, stabilizowane źródło zasilania DC zaprojektowane z myślą o profesjonalnych serwisach, pracowniach badawczych oraz laboratoriach. Urządzenie oferuje dwa niezależne kanały główne z płynną regulacją napięcia i prądu oraz trzeci, pomocniczy kanał z możliwością wyboru napięcia (5V, 3.3V, 2.5V) o wydajności prądowej 3A. Dzięki konstrukcji opartej na wydajnym transformatorze oraz możliwości pracy w trybie szeregowym i równoległym, zasilacz zapewnia wyjątkową stabilność i wszechstronność.
Kluczowe funkcje i zalety zasilacza KORAD KD3305D
- Potrójny tor zasilania (3 kanały): Dwa kanały z pełną regulacją (2x 0–30 V / 0–5 A) oraz trzeci kanał wyjściowy (5V, 3.3V lub 2.5V / 3A) idealny do zasilania układów cyfrowych i mikrokontrolerów.
- Praca w trybie szeregowym i równoległym: Dedykowane przełączniki umożliwiają pracę w trybie szeregowym [60 V, 5 A] dla uzyskania wyższego napięcia lub w trybie równoległym [30 V, 10 A] dla zwiększenia wydajności prądowej.
- Solidna konstrukcja transformatorowa: Oparta na niezawodnym transformatorze, co przekłada się na zerowe zakłócenia impulsowe, bardzo niskie tętnienia oraz wysokie bezpieczeństwo pracy.
- Płynna regulacja parametrów: Pełna regulacja wartości prądu i napięcia w zakresie 0–5 A oraz 0–30 V za pomocą enkoderów, a nie zwykłe ograniczenie prądowe.
- Przycisk ON/OFF OUTPUT i Blokada Klawiszy: Wygodne włączanie i wyłączanie zasilania na wyjściu bez konieczności resetowania urządzenia oraz blokada panelu chroniąca przed przypadkową zmianą ustawień.
- Tryby pracy C.V. oraz C.C.: Automatyczna praca w trybie stabilizacji napięcia (Constant Voltage) lub stabilizacji prądu (Constant Current).
- Jasny wyświetlacz LED: Wyraźne ekrany cyfrowe podające rzeczywisty odczyt napięcia i natężenia z dokładnością nastaw do 10 mV / 1 mA.
Zastosowanie
Zasilacz laboratoryjny KORAD KD3305D sprawdzi się podczas:
- Serwisy elektroniczne i naprawa urządzeń RTV, GSM oraz płyt głównych wymagających zasilania symetrycznego
- Instytuty przemysłowe, badawcze oraz działy konstrukcyjne R&D
- Wyposażenie pracowni dydaktycznych w szkołach technicznych i na uczelniach
- Uruchamianie prototypów z logiką cyfrową 5V, 3.3V lub 2.5V
- Przemysł elektroniczny, kontrola jakości oraz warsztaty hobbystów
Specyfikacja techniczna
| Parametry wyjściowe i kanały | |
| Model / Typ | KORAD KD3305D / Potrójny zasilacz transformatorowy DC |
| Kanał 1 i Kanał 2 (regulowane) | Zakres napięcia: 2x (0–30 V) | Zakres natężenia: 2x (0–5 A) |
| Kanał 3 (przełączalny) | Napięcie: 5 V / 3.3 V / 2.5 V | Prąd maksymalny: 3 A (dokładność ±50 mV) |
| Praca w połączeniu szeregowym | 0–60 V / 0–5 A (regulacja obciążenia ≤0.1% + 0.2V) |
| Praca w połączeniu równoległym | 0–30 V / 0–10 A (regulacja obciążenia ≤0.1% + 0.2V) |
| Precyzja, regulacja i stabilność | |
| Dokładność nastawienia parametrów | Napięcie: 10 mV | Natężenie: 1 mA |
| Regulacja obciążenia (kanały 1 i 2) | Napięcie: ≤ 0.01% + 5 mV | Natężenie: ≤ 0.1% + 10 mA |
| Liniowość zasilacza (regulacja linii) | Napięcie: ≤ 0.01% + 3 mV | Natężenie: ≤ 0.1% + 3 mA |
| Tętnienia i szumy wyjściowe | Napięcie: ≤ 2 mVrms | Natężenie: ≤ 3 mArms |
| Współczynnik temperatury | Napięcie: ≤ 100 ppm + 10 mV | Natężenie: ≤ 100 ppm + 5 mA |
| Czas reakcji (narastanie / spadek) | ≤ 100 ms (przy obciążeniu znamionowym 10%) |
| Dane fizyczne i funkcje dodatkowe | |
| Konstrukcja i chłodzenie | Transformatorowa, aktywne chłodzenie wentylatorem |
| Zabezpieczenia i funkcje | Zabezpieczenie przeciwprzepięciowe/przeciążeniowe, Przycisk ON/OFF OUTPUT, Blokada panela |
| Wymiary (szer. x wys. x gł.) | 252 x 135 x 370 mm |
| Waga | 9,1 kg |
Zawartość zestawu
- Zasilacz serwisowy KORAD KD3305D (2x30V/5A + 5V/3.3V/2.5V 3A)
- 2x Przewody przyłączeniowe testowe
- Przewód zasilający sieciowy
- Instrukcja obsługi
| Prąd max | 5A |
|---|---|
| Napięcie max | 30V |
