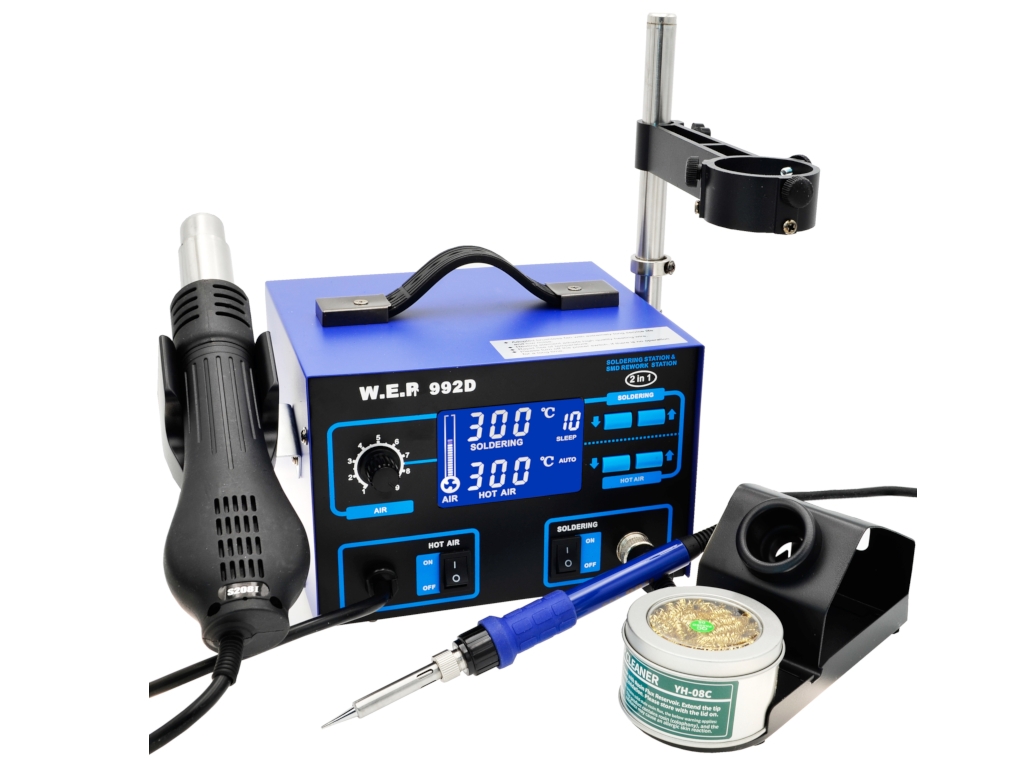

Stacja Lutownicza WEP 992D 75W ze Statywem - Uchwyt na Hotair

Stacja lutownicza WEP 992D to profesjonalne, zaawansowane technologicznie urządzenie wielofunkcyjne 3w1, zaprojektowane z myślą o wymagających pracach w serwisach elektroniki, laboratoriach oraz warsztatach naprawczych. Konstrukcja integruje wydajny moduł gorącego powietrza (Hotair), precyzyjną lutownicę grotową oraz niezależny statyw pionowy dla kolby nadmuchowej. Centralny mikroprocesor z zaawansowanym sterowaniem PID stale kontroluje parametry temperatury, siłę nadmuchu i czas pracy, gwarantując pełną powtarzalność i bezpieczeństwo procesów serwisowych. Urządzenie pozwala na w pełni niezależną pracę obu modułów lutowniczych.

Wydajny moduł Hotair z bezszczotkowym wentylatorem i funkcją Auto-Cooling

Sercem modułu gorącego powietrza jest bezszczotkowy wentylator o miękkim starcie wbudowany bezpośrednio w kolbę, co zapewnia cichą eksploatację oraz maksymalną wydajność nadmuchu sięgającą aż 120 l/min. Grzałka o mocy szczytowej 700 W na ceramicznym szkielecie z oplotem mikowym błyskawicznie osiąga zadaną temperaturę w zakresie od 100°C do 480°C.

System automatycznego schładzania (Auto-Cooling) aktywuje się natychmiast po odłożeniu kolby na uchwyt boczny – urządzenie studzi element grzejny do bezpiecznej temperatury i przechodzi w tryb czuwania, co znacząco wydłuża żywotność podzespołów. Stacja oferuje wybór między automatycznym a ręcznym trybem pracy gorącego powietrza oraz ochronę przed przegrzaniem z alarmami technicznymi.

Uniwersalna lutownica grotowa serii 907I w standardzie ESD Safe

Moduł grotowy wykorzystuje sprawdzoną kolbę WEP 907I kompatybilną z najpopularniejszym na rynku standardem grotów wymiennych 900M. Kolba o mocy znamionowej 50 W (moc szczytowa przy rozgrzewaniu do 75 W, maksymalna do 140 W) pracuje w zakresie od 200°C do 480°C z doskonałą stabilnością termiczną na poziomie ±1°C. Urządzenie wyposażono w programowalny tryb uśpienia (Sleep) w przedziale 0–99 minut bezczynności. Pełna zgodność ze standardem ESD Safe, niski potencjał uziemienia grotu (poniżej 2 mV) oraz rezystancja poniżej 2 Ω gwarantują bezpieczną obsługę struktur krzemowych wrażliwych na wyładowania elektrostatyczne.

Innowacyjny statyw pionowy – lutowanie bez użycia rąk

Kluczowym elementem zestawu jest dodatkowy, montowany do stacji pionowy statyw z uchwytem na kolbę Hotair. Umożliwia on zablokowanie strumienia gorącego powietrza na żądanej, stałej wysokości roboczej nad płytką PCB. Rozwiązanie to uwalnia obie ręce operatora, pozwalając na precyzyjne operowanie pęsetą lub chwytakiem podciśnieniowym. Stała odległość zapobiega przegrzaniu delikatnych laminatów oraz eliminuje ryzyko przypadkowego przesunięcia kulek lutowniczych pod strukturami BGA podczas ich rozpływu.

Zaawansowane dysze ze szczeliną kompensacyjną

Wylot kolby o standardowej średnicy 22 mm zapewnia pełną kompatybilność z większością dysz dostępnych na rynku (Aoyue, PT, Hakko). Dołączone do zestawu profesjonalne dysze posiadają zintegrowaną szczelinę bezpieczeństwa. Odprowadza ona nadmiar cofającego się powietrza przy niskich nastawach nadmuchu i wysokich temperaturach, skutecznie zabezpieczając grzałkę przed punktowym przegrzaniem.

Zastosowanie urządzenia:

• Montaż, demontaż oraz reballing układów scalonych SMD i BGA (PLCC, SIP, SOP, QFP)

• Bezpieczne spawanie i formowanie tworzyw sztucznych (plastików)

• Obkurczanie i zgrzewanie koszulek termokurczliwych oraz izolacji

• Usuwanie powłok lakierniczych, osuszanie, rozpuszczanie klejów i mas uszczelniających

Specyfikacja techniczna:

Parametry ogólne:

• Zasilanie: 220–240 V AC / 50 Hz

• Całkowity pobór mocy: 700 W

• Sterowanie urządzeniem: Mikroprocesor z kontrolerem PID

• Wyświetlacz: Cyfrowy LCD (wskaźnik temperatur i mocy nadmuchu)

• Skala temperatury: °C / °F

• Wymiary stacji bazowej: 185 × 160 × 160 mm (szer. × gł. × wys.)

• Wymiary ramienia statywu Hotair: 130 mm (wysokość) × 140 mm (długość)

Moduł gorącego powietrza (Hotair):

• Źródło nadmuchu: Bezszczotkowy wentylator w kolbie

• Przepływ powietrza: do 120 l/min (płynna regulacja)

• Zakres temperatur: 100°C – 480°C

• Stabilność temperatury: ±1°C

• Tryby pracy: Automatyczny / Ręczny

• Średnica wylotu kolby: 22 mm

• Długość przewodu kolby: ok. 100 cm

Moduł grotowy (Lutownica):

• Zakres temperatur: 200°C – 480°C

• Stabilność temperatury: ±1°C

• Moc elementu grzejnego: 50 W (szczytowa przy rozgrzewaniu do 75 W, maksymalna do 140 W)

• Ochrona antystatyczna: ESD Safe

• Potencjał uziemienia grotu: < 2 mV

• Rezystancja uziemienia grotu: < 2 Ω

• Tryb uśpienia (Sleep): Regulowany 0–99 min

• Kompatybilna kolba: WEP 907I (groty serii 900M)

• Długość przewodu kolby: ok. 100 cm

Chwytak pęseta igiełkowa (Podnośnik IC):

• Materiał: Tworzywo antystatyczne

• Długość całkowita: 143 mm (±2 mm)

• Wymiary elementu chwytnego: 51 × 29 mm (±2 mm)

Zawartość zestawu:

1. Stacja bazowa WEP 992D z wyświetlaczem LCD

2. Kolba gorącego powietrza ze zintegrowanym wentylatorem

3. Boczny uchwyt na kolbę Hotair (z mikro-stykiem)

4. Pionowy statyw montażowy (maszt) do pracy bez użycia rąk

5. Kolba grotowa WEP 907I z zamontowanym grotem startowym (typ T-B)

6. Ciężka podstawka pod kolbę grotową ze specjalistycznym czyścikiem

7. Antystatyczny chwytak igiełkowy do podnoszenia gorących układów scalonych

8. Główny przewód zasilający

9. Instrukcja obsługi w języku polskim

10. Zestaw 4 dysz ze szczeliną kompensacyjną:

    • Dysza okrągła Ø 4.4 mm (model 1130)

    • Dysza okrągła Ø 7.0 mm (model 1196)

    • Dysza okrągła Ø 9.0 mm (model 1197)

    • Dysza kwadratowa 12 × 12 mm do układów BGA (model 1313)
