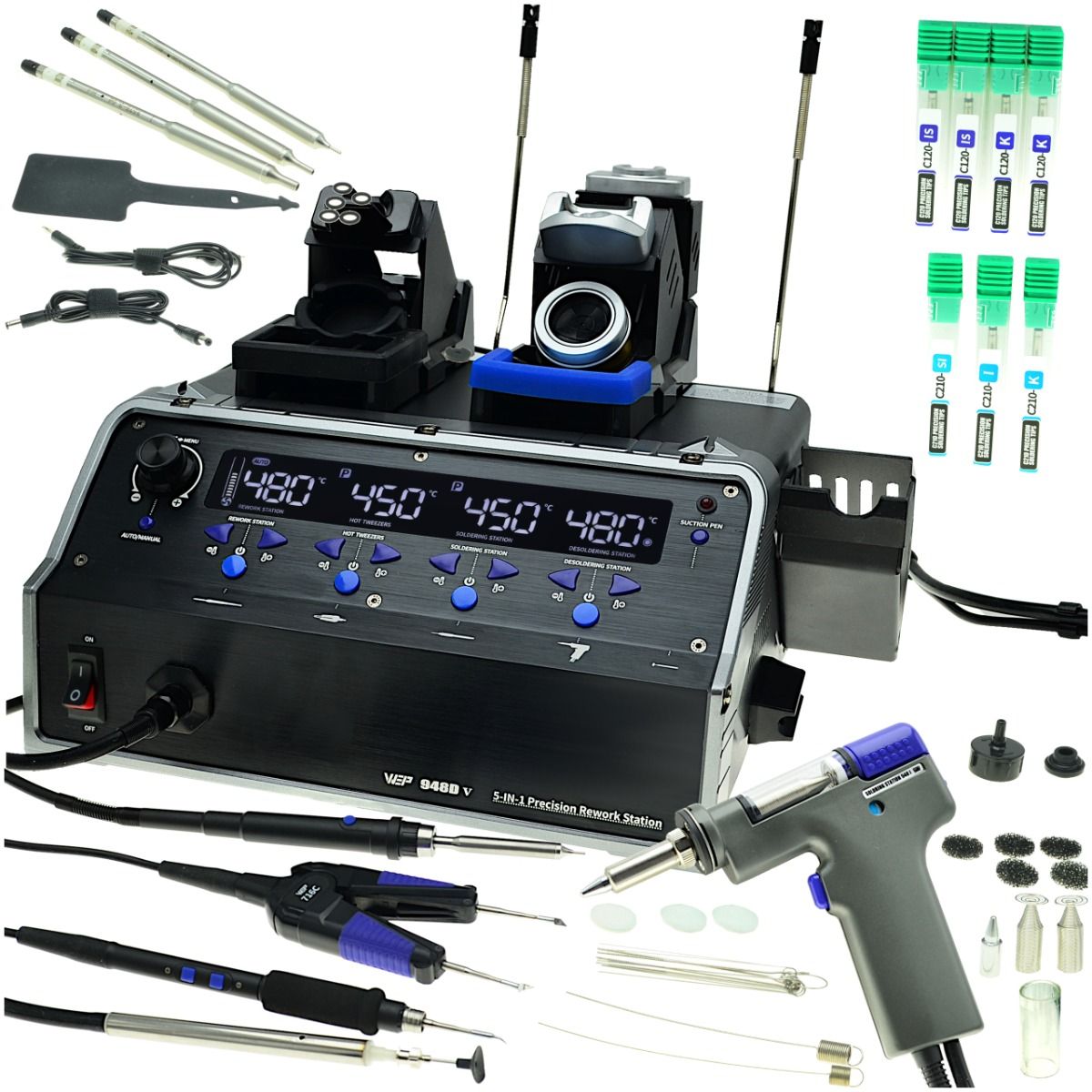

Stacja lutownicza rozlutownica 5w1 HOTAIR WEP 948D-V C120 C210 termopęseta

Stacja lutownicza 5w1 WEP 948D-V – C210, Hot Air, rozlutownica i termopęseta

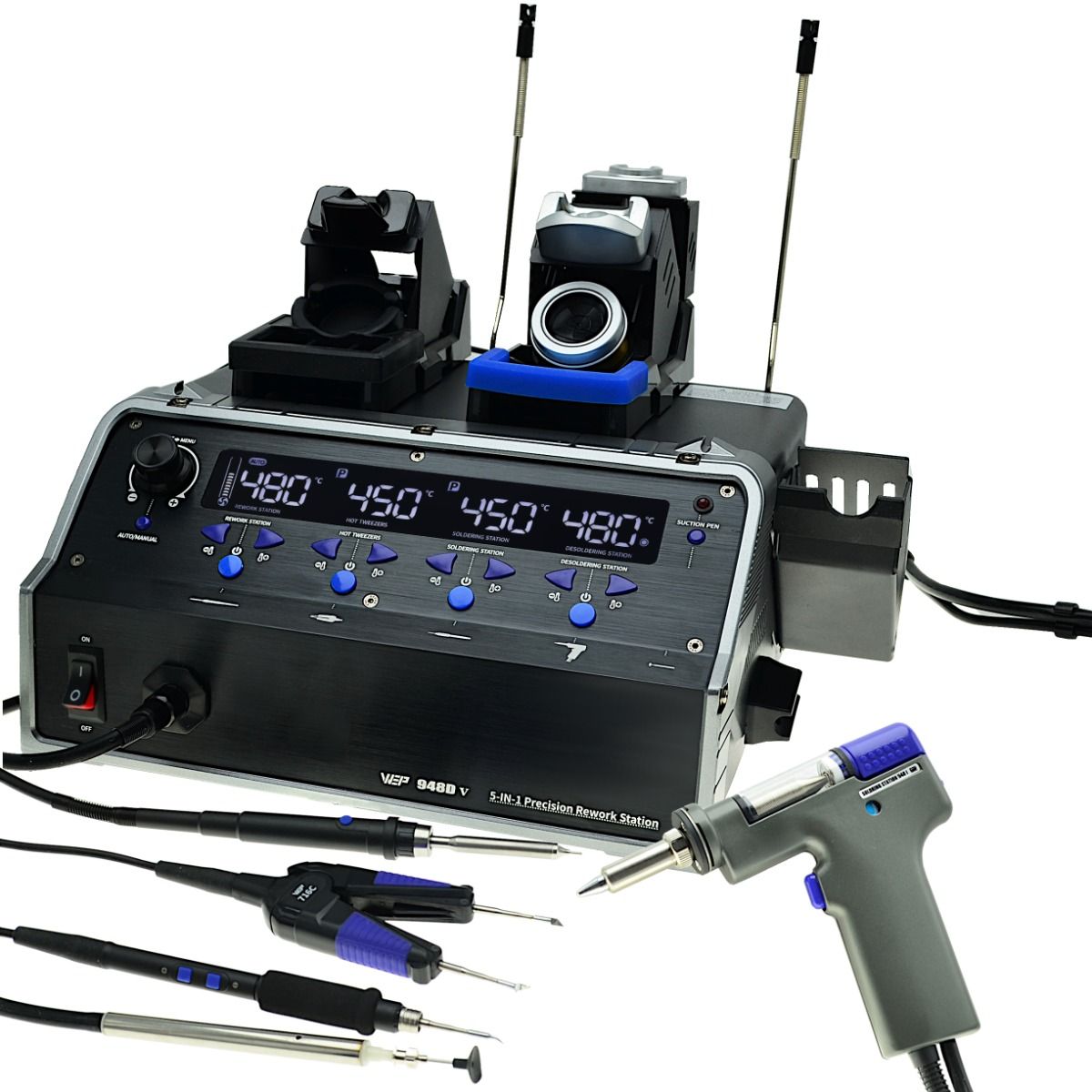

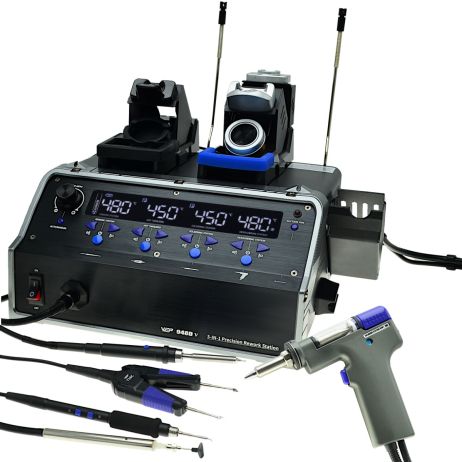

WEP 948D-V to wielofunkcyjna stacja serwisowa przeznaczona do montażu, demontażu i naprawy podzespołów elektronicznych. W jednej obudowie połączono pięć narzędzi: lutownicę grotową C210, stację Hot Air, elektryczną rozlutownicę z odsysaniem cyny, termopęsetę oraz chwytak podciśnieniowy.

Każdy kanał posiada niezależne sterowanie, a czytelne wyświetlacze LED umożliwiają kontrolowanie parametrów pracy. Stacja oferuje również funkcje czuwania i uśpienia, regulację temperatury, zmianę jednostek °C/°F oraz blokadę ustawień.

Dzięki połączeniu pięciu narzędzi WEP 948D-V pozwala wykonywać różne operacje lutownicze i serwisowe na jednym stanowisku roboczym.

5 funkcji w jednej stacji lutowniczej

• Lutownica grotowa C210 – do precyzyjnego lutowania elementów elektronicznych i pracy z niewielkimi polami lutowniczymi.

• Hot Air – do montażu i demontażu komponentów SMD za pomocą kontrolowanego strumienia gorącego powietrza.

• Rozlutownica elektryczna – do usuwania cyny z otworów metalizowanych i demontażu elementów przewlekanych THT.

• Termopęseta – do jednoczesnego podgrzewania dwóch wyprowadzeń elementów SMD.

• Chwytak podciśnieniowy – do podnoszenia i przenoszenia niewielkich komponentów elektronicznych.

Lutownica grotowa C210 – precyzyjne lutowanie

Stacja wykorzystuje system grotów kartridżowych C210, w których element grzejny znajduje się bezpośrednio w wymiennej końcówce. Takie rozwiązanie zapewnia krótki czas nagrzewania oraz szybką reakcję na zmiany temperatury podczas lutowania.

Zakres regulacji temperatury wynosi 90–450°C.

Groty C210 sprawdzają się podczas precyzyjnego lutowania niewielkich komponentów, pracy z drobnymi polami lutowniczymi oraz napraw wykonywanych pod mikroskopem.

Termopęseta – montaż i demontaż elementów SMD

Termopęseta umożliwia jednoczesne podgrzewanie dwóch stron lutowanego komponentu. Ułatwia demontaż elementów posiadających dwa wyprowadzenia, bez konieczności osobnego podgrzewania każdego punktu lutowniczego.

Zakres temperatury wynosi 90–450°C.

Znajduje zastosowanie podczas wymiany:

• rezystorów SMD,

• kondensatorów,

• diod,

• innych niewielkich komponentów elektronicznych.

Stacja Hot Air – kontrolowany nawiew gorącego powietrza

Moduł Hot Air umożliwia punktowe podgrzewanie elementów i pól lutowniczych za pomocą strumienia gorącego powietrza.

Zakres temperatury wynosi 100–500°C.

Regulacja temperatury i przepływu powietrza pozwala dostosować parametry do rodzaju komponentu oraz wykonywanej operacji. Hot Air sprawdza się podczas montażu i demontażu elementów SMD, podgrzewania układów scalonych oraz prac serwisowych na płytkach PCB.

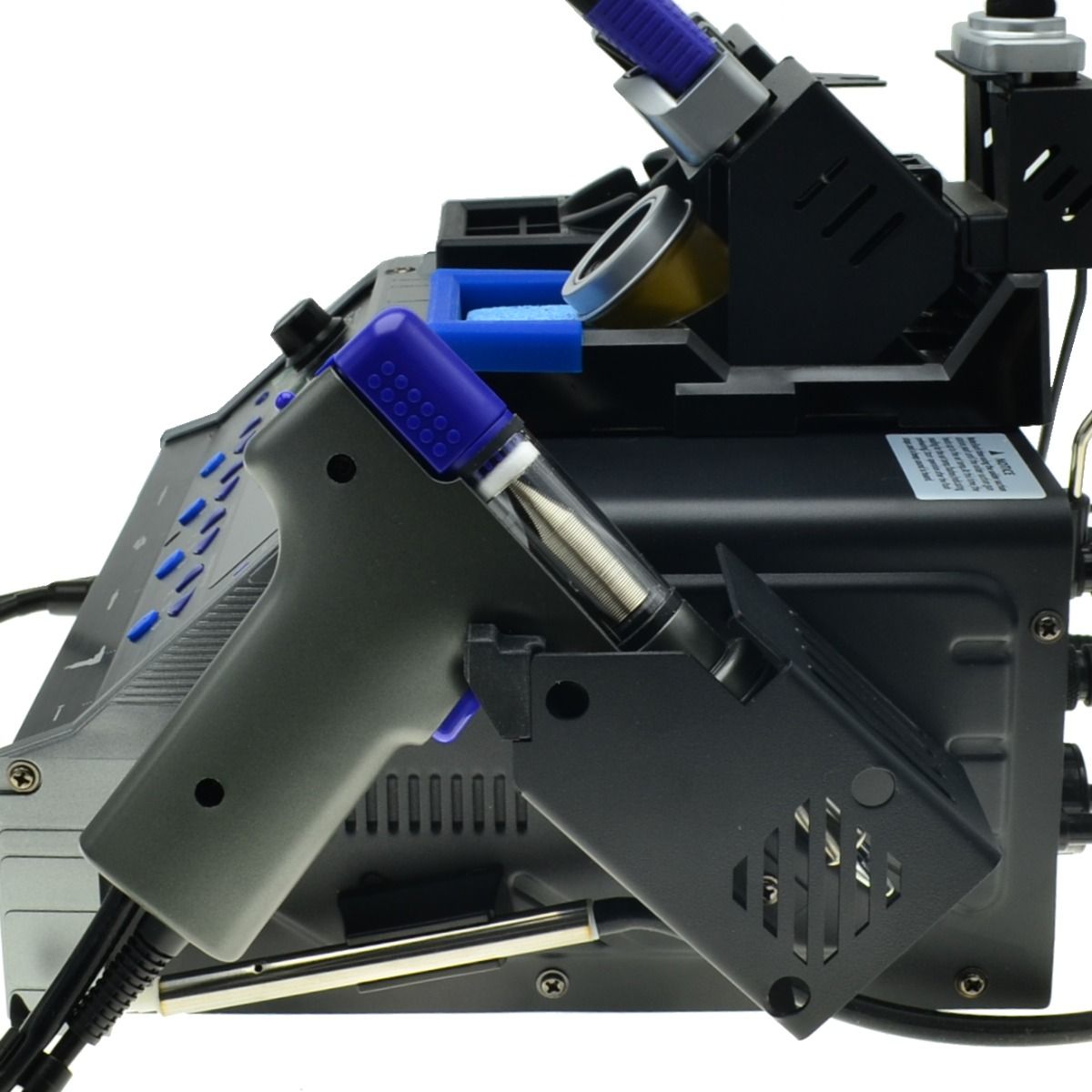

Elektryczna rozlutownica z pompą podciśnienia

WEP 948D-V posiada elektryczny pistolet rozlutowniczy z aktywnym odsysaniem płynnej cyny. Podgrzewany grot topi spoiwo lutownicze, a wbudowany układ podciśnienia zasysa je do zbiornika.

Parametry rozlutownicy:

• Moc: 110 W.

• Zakres temperatury: 380–480°C.

• Podciśnienie: do 0,05 MPa.

Rozlutownica ułatwia usuwanie cyny z otworów metalizowanych oraz demontaż złączy, kondensatorów i innych elementów przewlekanych THT. Nie wymaga stosowania zewnętrznej pompy podciśnienia.

Urządzenie posiada funkcję wstępnego podgrzewania rozlutownicy. Przed rozpoczęciem odsysania kolba osiąga ustawioną temperaturę, co pozwala przygotować ją do pracy.

Konserwacja rozlutownicy

Regularne czyszczenie kanału dyszy i wymiana filtrów pomagają utrzymać prawidłowe działanie układu odsysania. W zestawie znajdują się akcesoria do czyszczenia, zapasowe filtry oraz elementy eksploatacyjne.

Chwytak podciśnieniowy do elementów elektronicznych

Wbudowany system podciśnienia umożliwia również podnoszenie i przenoszenie niewielkich komponentów elektronicznych.

Chwytak jest przydatny podczas montażu i demontażu elementów SMD, szczególnie w przypadku pracy z małymi podzespołami oraz wykonywania napraw pod mikroskopem.

W zestawie znajdują się wymienne końcówki o średnicach 3, 7 i 9 mm.

Niezależne sterowanie i funkcje ułatwiające pracę

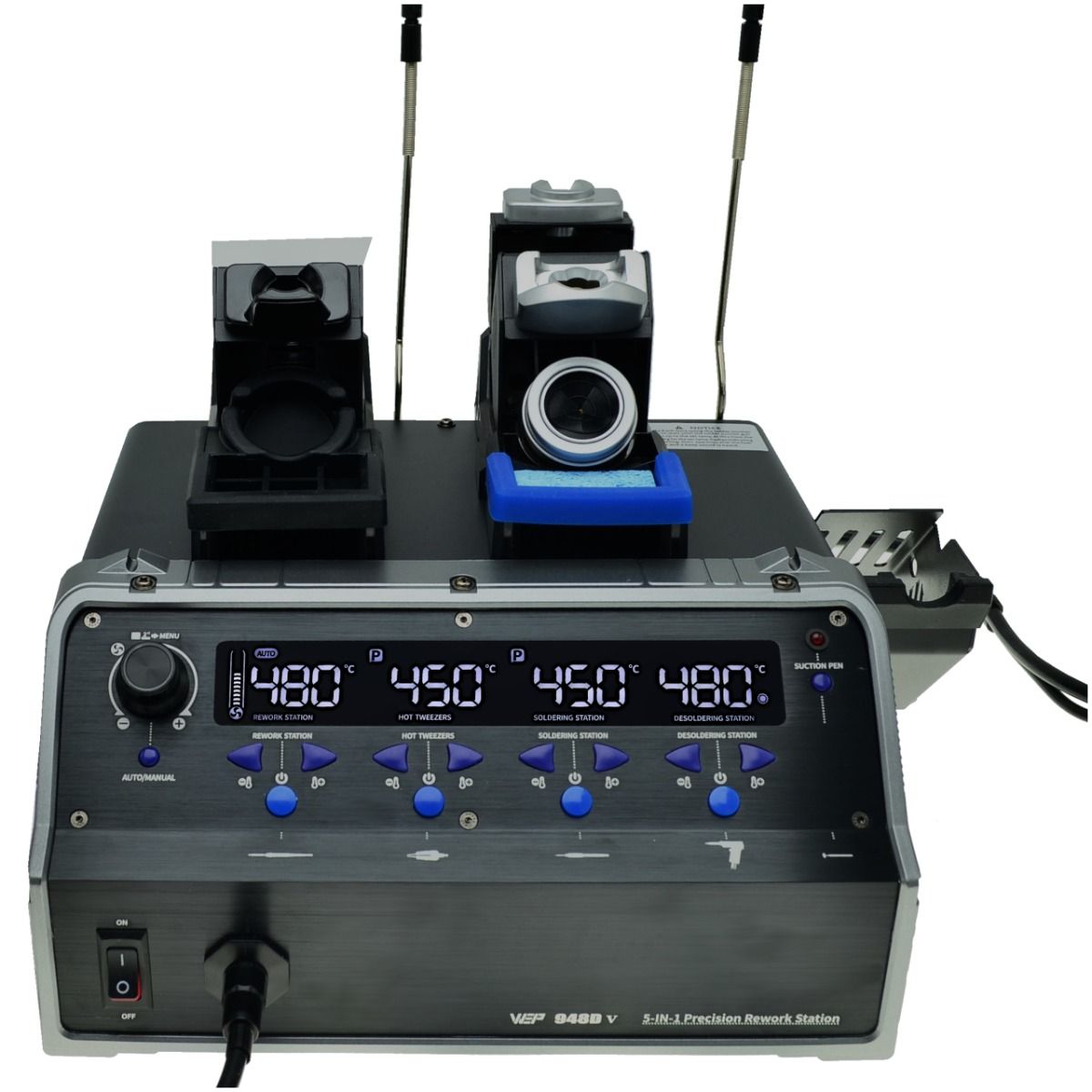

Panel sterowania umożliwia obsługę poszczególnych kanałów i kontrolowanie parametrów pracy za pomocą wyświetlaczy LED.

Stacja oferuje:

• niezależne sterowanie poszczególnymi narzędziami,

• regulację temperatury,

• zmianę jednostek temperatury °C/°F,

• regulowany tryb czuwania Standby,

• tryb uśpienia Sleep,

• sygnalizację dźwiękową,

• blokadę ustawień,

• możliwość zabezpieczenia parametrów hasłem.

Funkcje te ułatwiają dostosowanie działania urządzenia do wykonywanych czynności oraz ograniczają konieczność każdorazowego ustawiania parametrów.

Konstrukcja ESD Safe

Stacja została przystosowana do pracy z podzespołami elektronicznymi wrażliwymi na wyładowania elektrostatyczne. Rezystancja pomiędzy grotem a uziemieniem wynosi poniżej 2 Ω.

Rozwiązanie to ma znaczenie podczas serwisowania układów scalonych i innych komponentów wymagających ochrony przed wyładowaniami elektrostatycznymi.

Zastosowanie stacji WEP 948D-V

WEP 948D-V znajduje zastosowanie w serwisach elektroniki, warsztatach oraz pracowniach zajmujących się montażem i naprawą urządzeń elektronicznych.

Może być wykorzystywana do:

• precyzyjnego lutowania elementów SMD i THT,

• montażu i demontażu układów scalonych,

• wymiany rezystorów, kondensatorów i diod,

• rozlutowywania złączy i elementów przewlekanych,

• usuwania cyny z otworów metalizowanych,

• napraw i regeneracji płytek PCB,

• mikrolutowania i prac wykonywanych pod mikroskopem,

• serwisowania elektroniki użytkowej i urządzeń komputerowych.

Najważniejsze parametry techniczne

Zawartość zestawu

Szczegółowe wyposażenie obejmuje:

• stację lutowniczą WEP 948D-V,

• kolbę lutowniczą,

• groty lutownicze zgodne z konfiguracją zestawu,

• kolbę Micro Hot Air W575,

• uchwyt kolby Hot Air,

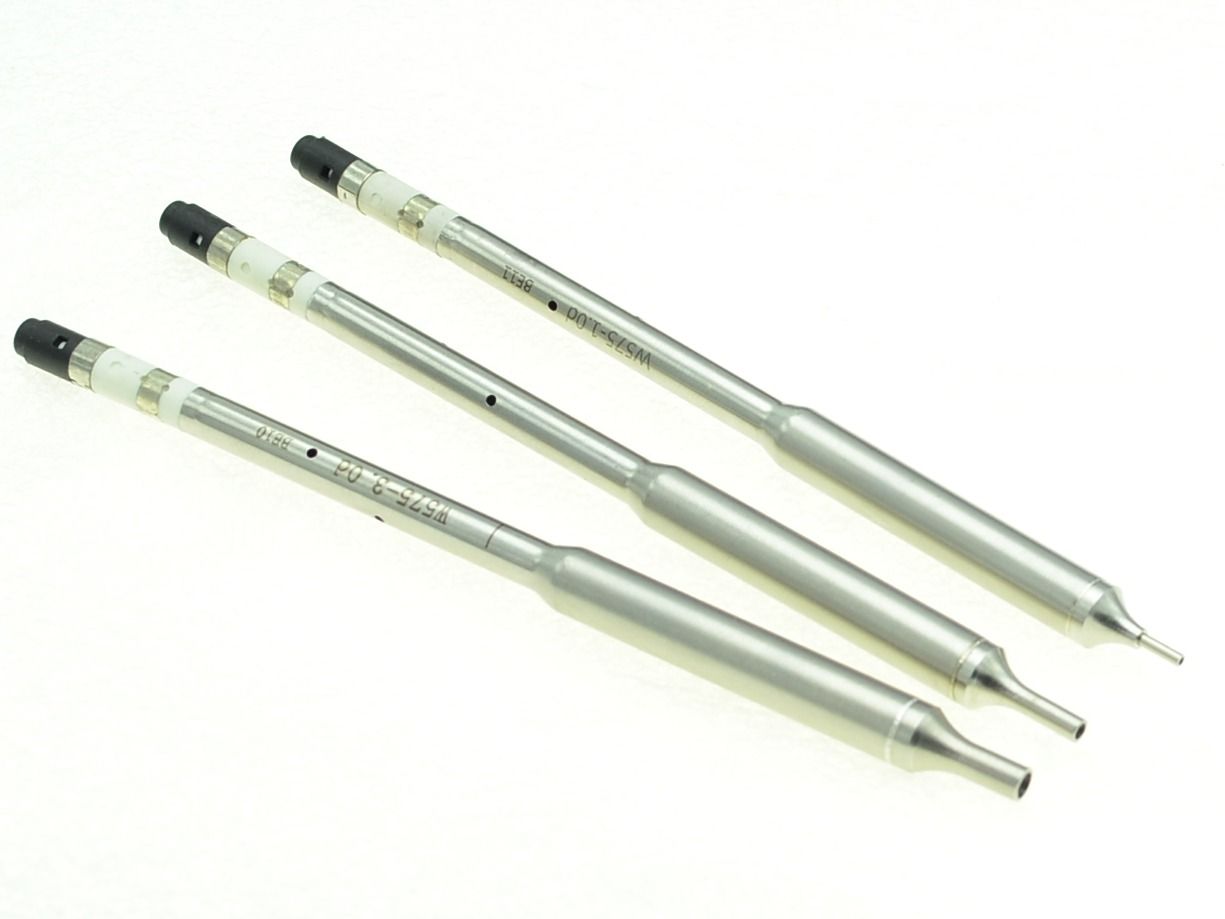

• dysze Hot Air 1,0D, 2,0D i 3,0D,

• pistolet rozlutowniczy,

• rurkę próżniową do rozlutownicy,

• termopęsetę WEP 716C,

• groty do termopęsety,

• uchwyt termopęsety,

• chwytak podciśnieniowy,

• końcówki chwytaka 3, 7 i 9 mm,

• gąbkę czyszczącą,

• czyścik do grotów,

• przewód zasilający,

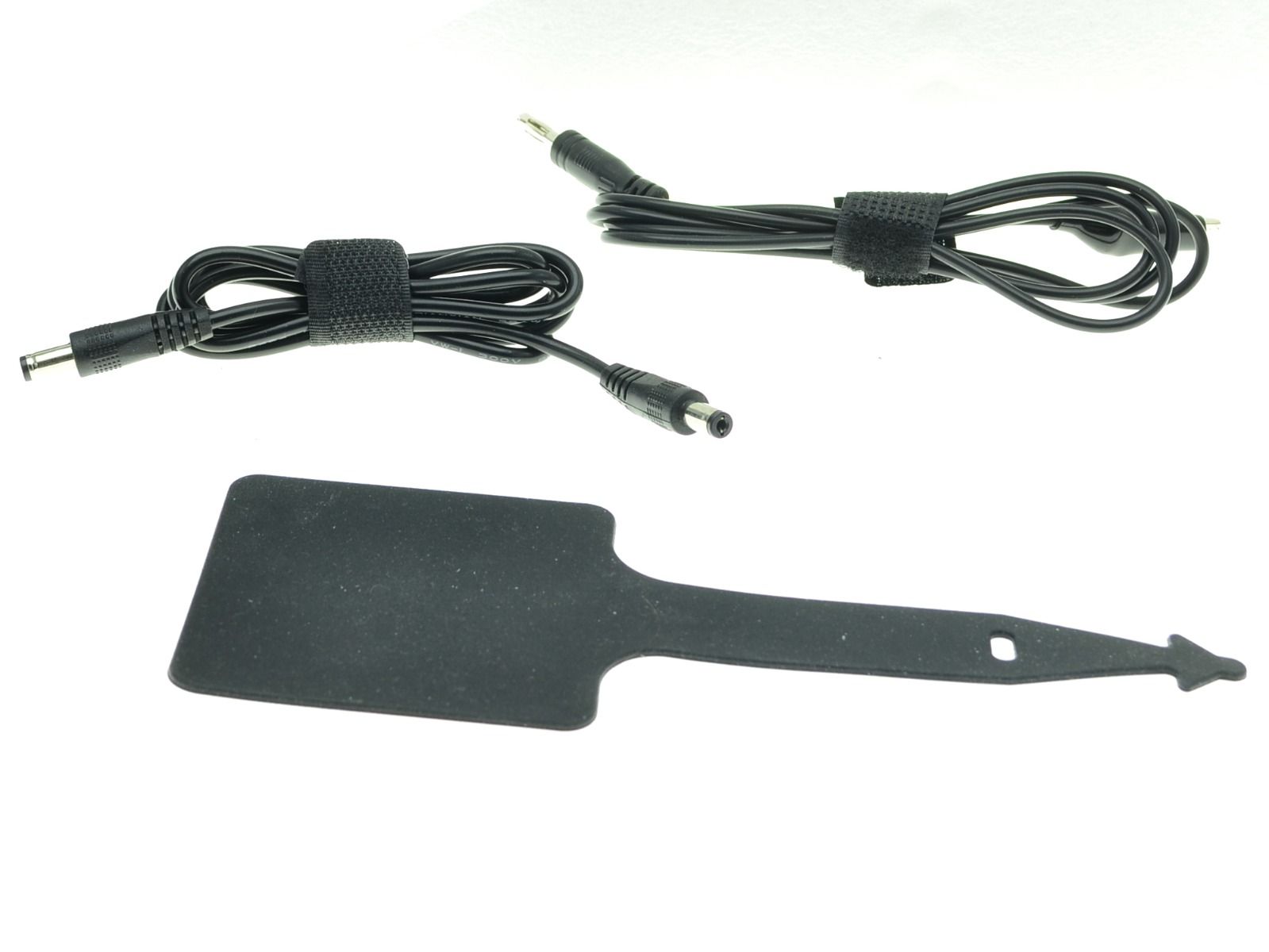

• przewody uziemiające,

• grot do kolby rozlutownicy,

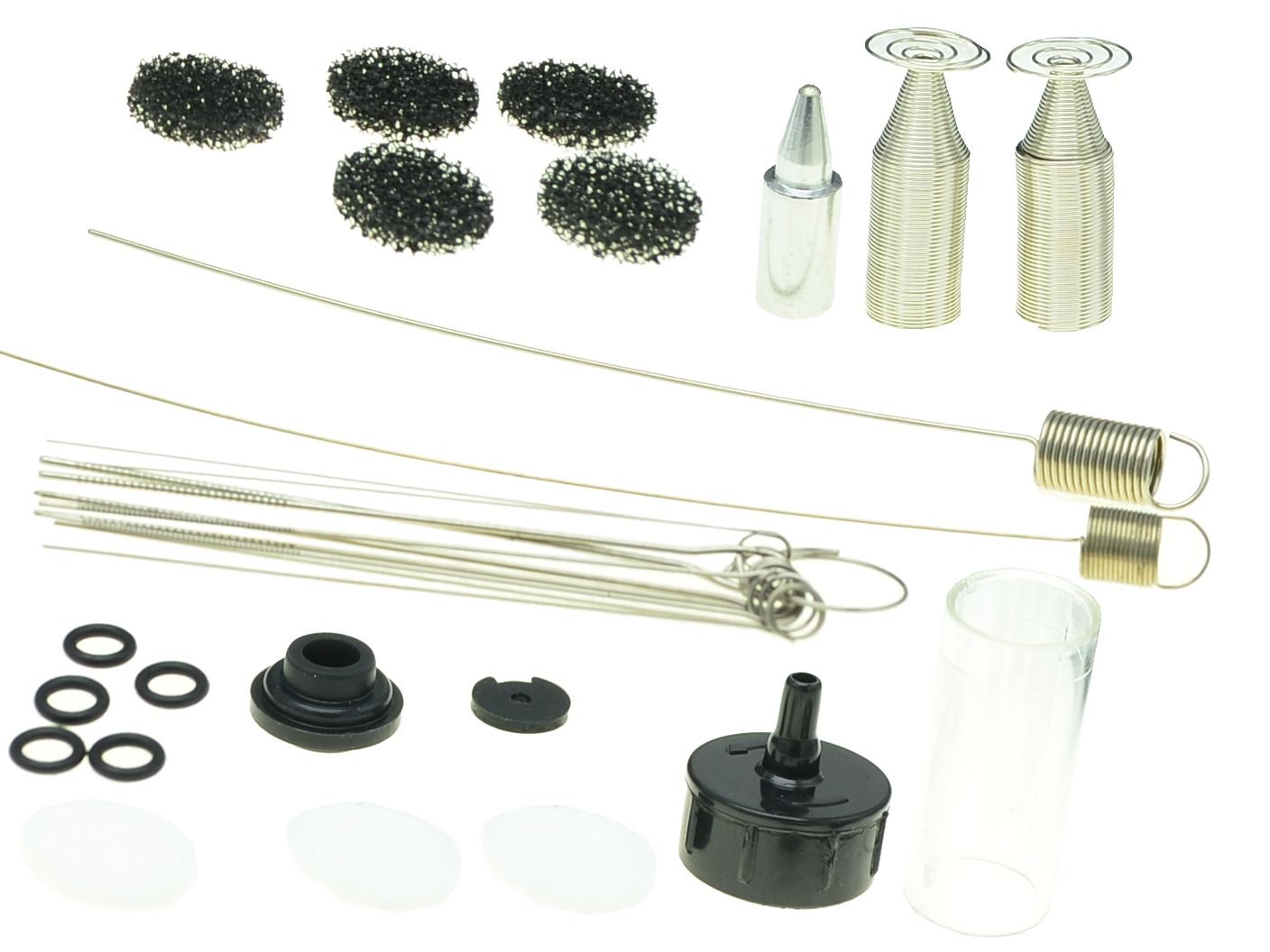

• szpilki i wyciory do czyszczenia,

• gumowe uszczelki,

• silikonową packę,

• zapasowy zbiornik do rozlutownicy,

• zapasowe filtry: 2 × biały, 5 × czarny i 2 × sprężynowy.

Podsumowanie

WEP 948D-V to wielofunkcyjna stacja serwisowa łącząca lutownicę C210, Hot Air, rozlutownicę, termopęsetę i chwytak podciśnieniowy. Niezależne sterowanie, funkcje automatycznego czuwania i konstrukcja ESD Safe sprawiają, że urządzenie nadaje się do szerokiego zakresu prac montażowych i naprawczych w elektronice.
